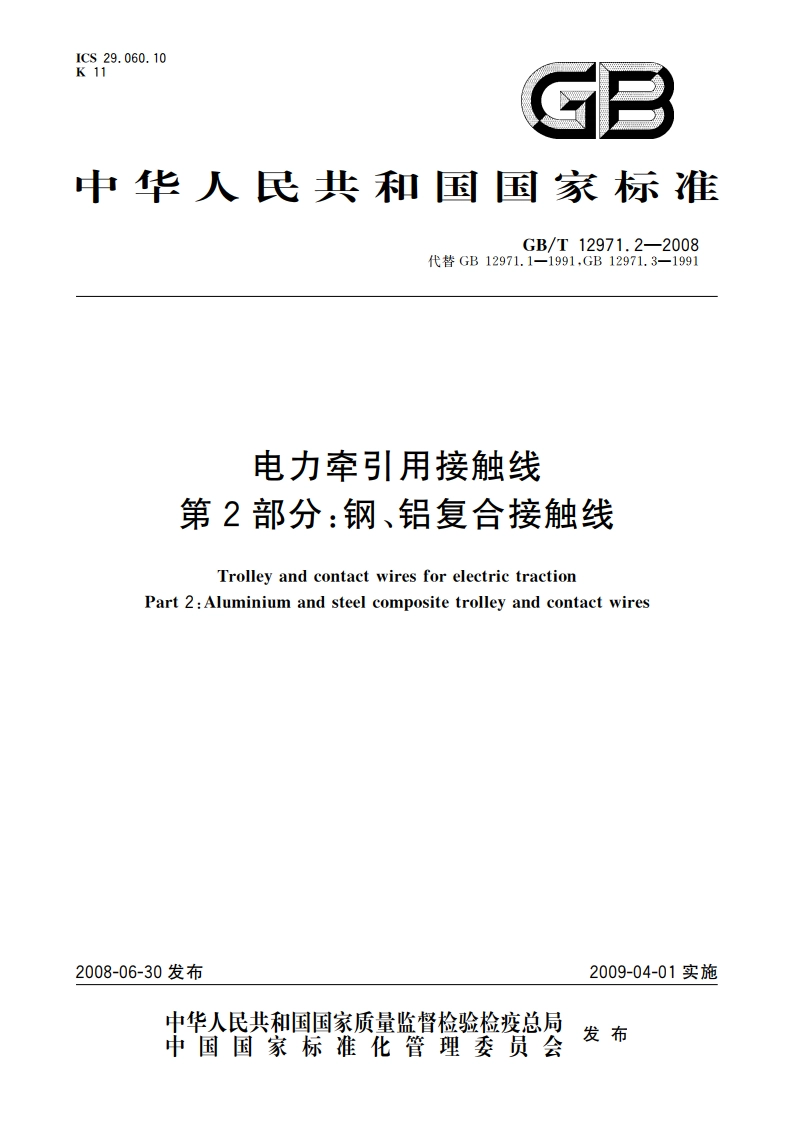

电力牵引用接触线 第2部分：钢、铝复合接触线 GBT 12971.2-2008.pdf

GB/T12971.2-2008电力牵引用接触线第2部分：钢、铝复合接触线1范围GB/T12971的本部分规定了钢、铝复合接触线产品型号、规格、材料、试验、包装及标志、心运等。本部分适用于铁路、工矿、城市交通等电气运输、起重系统用的钢、铝复合接触线。2规范性引用文件下列文件中的条款通过GB/T12971的本部分的引用而成为本部分的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T1196一2002重熔用铝锭GB/T3048.2一2007电线电缆电性能试验方法第2部分金属导体材料电阻率试验(IEC60648:1974,MOD)GB/T4909.2一1985裸电线试验方法尺寸测量GB/T4909.3一1985裸电线试验方法拉力试验GB/T4909.4一1985裸电线试验方法扭转试验JB/T8137.2一1999电线电缆交货盘第2部分全木结构交货盘JB/T8137.4一1999电线电缆交货盘第4部分型钢复合结构交货盘3型号3.1产品表示方法钢、铝复合接触线产品按材料有不同分类、各类中按截面积分又有不同的规格。产品型号用以下形式表示。规格：标称截面积数值（平方毫米）。材料代号。-接触线。3.2材料代号钢、铝复合接触线的材料代号如表1。表1钢、铝复合接触线的材料代号材料代号名称CGLN内包梯形钢，钢、铝复合接触线CGLW外露异形钢，钢、铝复合接触线3.3截面电力牵引用接触线用标称截面表示。
