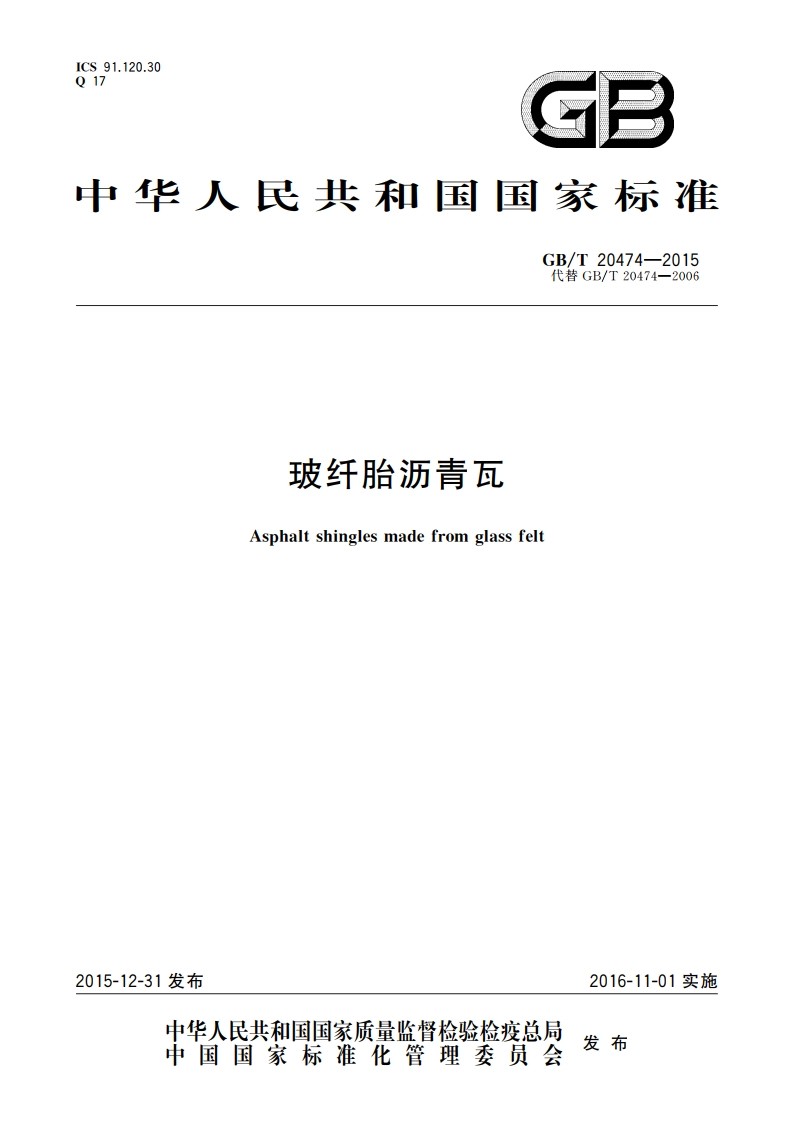

玻纤胎沥青瓦 GBT 20474-2015.pdf

GB/T20474-2015玻纤胎沥青瓦1范围本标准规定了玻纤胎沥青瓦（简称沥青瓦）的术语和定义、分类、原材料、要求、试验方法、检验规则、标志、包装、贮存和运输，本标准适用于以石油沥青为主要原料，加人矿物填料，采用玻纤毡为胎基、上表面覆以矿物粒（片）料，用于搭接铺设施工的坡屋面用沥青瓦。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T328.4建筑防水卷材试验方法第4部分：沥青防水卷材厚度、单位面积质量GB/T328.8建筑防水卷材试验方法第8部分：沥青防水卷材拉伸性能GB/T328.10一2007建筑防水卷材试验方法第10部分：沥青和高分子防水卷材不透水性GB/T328.11一2007建筑防水卷材试验方法第11部分：沥青防水卷材耐热性GB/T328.17一2007建筑防水卷材试验方法第17部分：沥青防水卷材矿物料粘附性GB/T328.26建筑防水卷材试验方法第26部分：沥青防水卷材可溶物含量（浸涂材料含量）GB862一2012建筑材料及制品燃烧性能分级GB/T8626建筑材料可燃性试验方法GB/T18244建筑防水材料老化试验方法GB/T18840沥青防水卷材用胎基JC/T1071沥青瓦用彩砂3术语和定义下列术语和定义适用于本文件。3.1平面沥青瓦plane asphalt shingles以玻纤毡为胎基，用沥青材料浸渍涂盖后，表面覆以保护隔离材料，并且外表面平整的沥青瓦，俗称平瓦。3.2叠合沥青瓦laminated asphalt shingles采用玻纤毡为胎基生产的沥青瓦，在其实际使用的外露面的部分区城，用沥青粘合了一层或多层沥青瓦材料形成叠合状，俗称叠瓦。3.3垂片tab瓦片在屋面上安装后的模仿块瓦的外露部分，通常是被切口所分离的部分。1GB/T20474-20153.4切sit用来分开垂片的缝隙。3.5上表面材料pperside surfacing外露在空气中，用来保护上表面的材料，如：矿物粒料、板岩。3.6下表面材料underside surfacing用来保护遮盖下表面防止粘结的连续或不连续的材料，如：砂、石粉、纸、塑料薄膜等。3.7粘结点，粘结条adhesive point;stripe能确保沥青瓦安装在屋面后垂片能被粘结的点、连续或不连续粘结的条。3.8自粘区域self adhesive area自粘能固定垂片并能确保防水的部位。3.9保护带protection stripe在铺设于屋面之前，防止沥青瓦上的自粘点、带、区域粘附用的塑料薄膜或仿粘纸。3.10定位片或企口guiding tab or cuts为方便施工过程中拼装，在沥青瓦边缘设置的小的凸起/凹口或拼接口。4分类4.1类型按产品形式分为平瓦(P)和叠瓦(L)。4.2规格4.2.1长度推荐尺寸：1000mm。4.2.2宽度推荐尺寸：333mm。4.3标记按本标准号、产品名称和产品形式顺序标记。示例：平瓦玻纤伯沥青瓦标记为：GB/T20474一2015沥青瓦P5原材料5.1在浸渍、涂盖、叠合过程中，使用的石油沥青应满足产品的耐久性要求，在使用过程中不应有轻油成分渗出。5.2所有使用胎基为采用纵向加筋或不加前的低藏玻纤毡，应符合GB/T18840的要求，胎基单位面积质量不小于90g/m2。不应采用带玻纤网格布复合的胎基。5.3上表面材料应为矿物粒（片）料，应符合JC/T1071的规定。2GB/T20474-20155.4沥青瓦表面采用的沥青自粘胶在使用过程中应能将其相互锁合粘接，不产生流淌。6要求6.1规格尺寸、单位面积质量6.1.1长度尺寸偏差为土3mm,宽度尺寸偏差为十5mm、-3mm。6.1.2切口深度不大于（沥青瓦宽度-43）/2，单位为毫米(mm)。6.1.3沥青瓦单位面积质量不小于3.6kg/m2,厚度不小于2.6mm。6.2外观6.2.1沥青瓦在1045时，应易于分开，不得产生脆裂和破坏沥青瓦表面的粘结。胎基应被沥青完全浸透，表面不应有胎基外露，叠瓦的层间应用沥青材料粘结在一起。6.22表面材料应连续均匀地粘接在沥青表面，以达到紧密覆盖的效果。矿物粒（片）料应均匀，嵌入沥青的矿物拉（片）料不应对胎基造成损伤。6.2.3沥青瓦表面应有沥青自粘胶和保护带。6.2.4沥青瓦表面应无可见的缺陷，如孔洞、未切齐的边、裂口、裂纹、凹坑和鼓。6.3物理力学性能沥青瓦的物理力学性能应符合表1的规定。表1物理力学性能指标序号项目PL1可溶物含量/(g/m2)80015002胎基胎基燃烧后完整纵向6003拉力/(N/50mm)横向4004耐热度(90)无流尚、滑动、滴落、气泡5柔度(10)无裂纹6斯裂强度N97不透水性(2m水柱，24h)不透水8耐钉子拔出性能/N75矿物料桔附性/g1.050发粘10自粘胶耐热度75滑动2mm1叠层剥离强度N20外观无气泡、渗油、裂纹12人工气候加速老化色差，E柔度(12)无裂纹3
