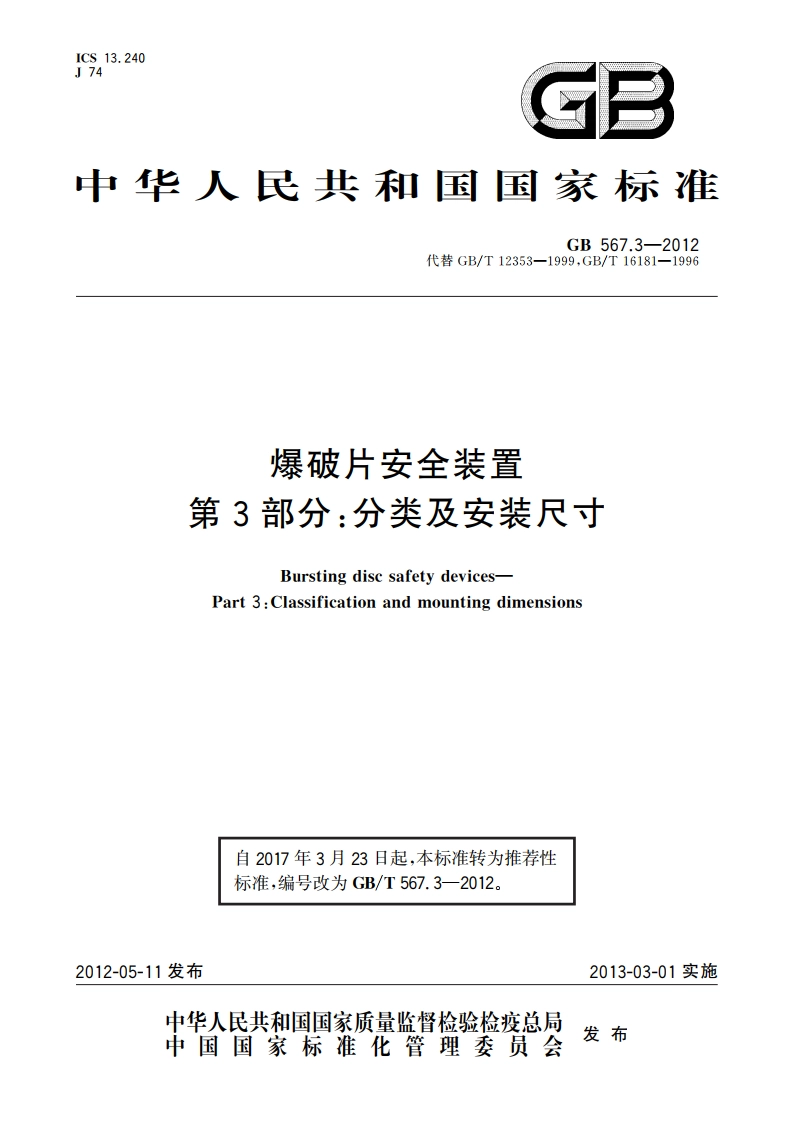

爆破片安全装置 第3部分：分类及安装尺寸 GBT 567.3-2012.pdf

GB567.3-20123.5反拱鳄齿型爆破片counter-arch alligator tooth demolition piece爆破片失稳翻转时因触及环形鳄齿而破裂的反拱形爆破片。3.6反拱带槽型爆破片reverse domed scored爆破片上加工有减弱槽的反拱形爆破片。3.7反拱开缝型爆破片reverse domed slotted lined bursting dise爆破片由两层或两层以上组成，且其中一层为密封膜，并至少有一层为带有孔（缝）的反拱形爆破片。3.8反拱夹持型爆破片reverse domed having slip or tear-away design爆破片由压紧力夹持在夹持器内：超压时爆破片拱壳失稳快速翻转，从夹特器中脱落弹出的反拱形爆破片。3.9反拱卡簧型爆破片counter-arch circlip demolition piece爆破片由卡簧支撑在夹持器支撑环内，并衬密封膜的反拱形爆破片。3.10反拱脱落型爆破片the counter-arch falls off the demolition piece反拱夹持型和反拱卡簧型爆被片的合称。3.11平板普通型爆破片dull shear pattern demolition piece爆破片由一层或多层平板形片组成的平板形爆破片。3.12平板开缝型爆破片flat slotted lined爆破片由带缝（孔）的平板形片与密封膜组成的平板形爆破片。3.13平板带槽型爆破片flat scored爆破片平面上加工有减弱槽的平板形爆破片。3.14单片可更换型石墨爆破片graphite replaceable element graphite bursting discs与夹持器配合安装使用的石墨爆破片。3.15整体不可更换型石墨爆破片graphite monoloc graphite bursting discs不需要夹持器，直接与法兰配合安装使用的石墨爆破片。4类别、型式4.1爆破片的类别、型式爆破片按失效方式及材料的不同分为如下)d)四个类别。每种类别按结构特点的不同，又分为不同的型式。a)正拱形爆破片爆破片呈拱形，凹面处于压力系统的高压侧，动作时因拉伸而破裂，如图1所示。根据正拱形
