白色颜料消色力的比较 GBT 5211.16-2007.pdf

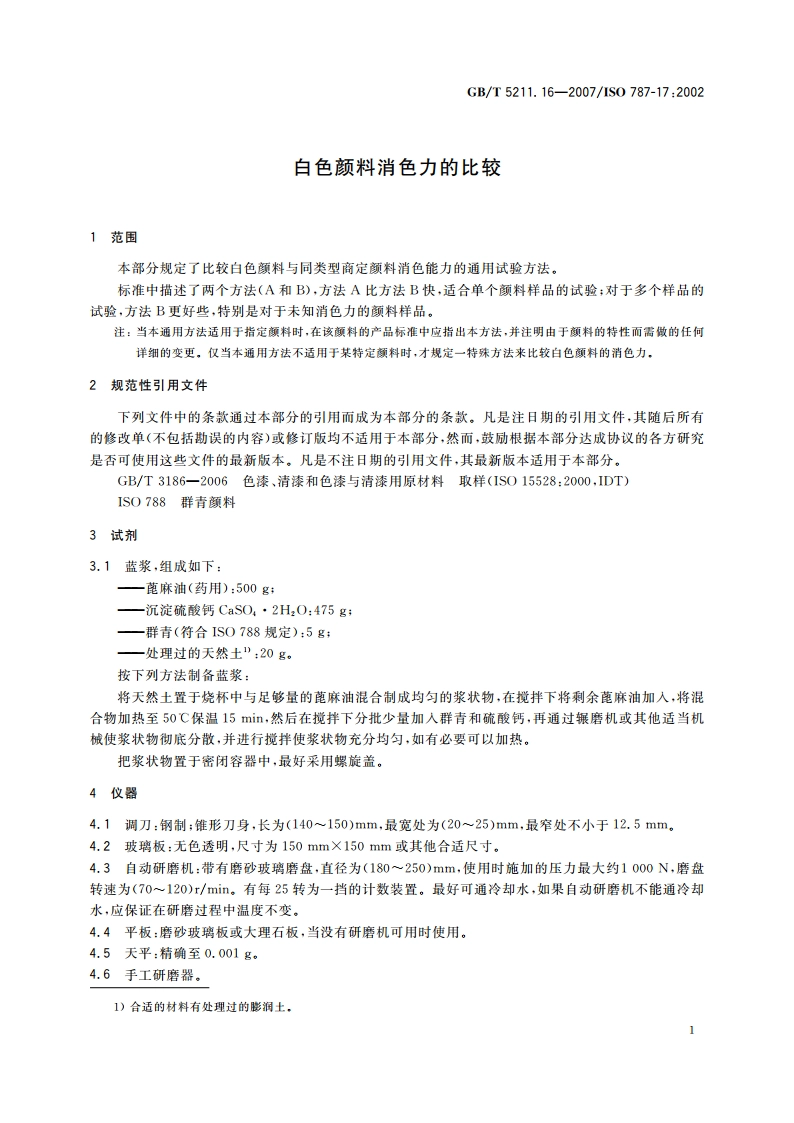

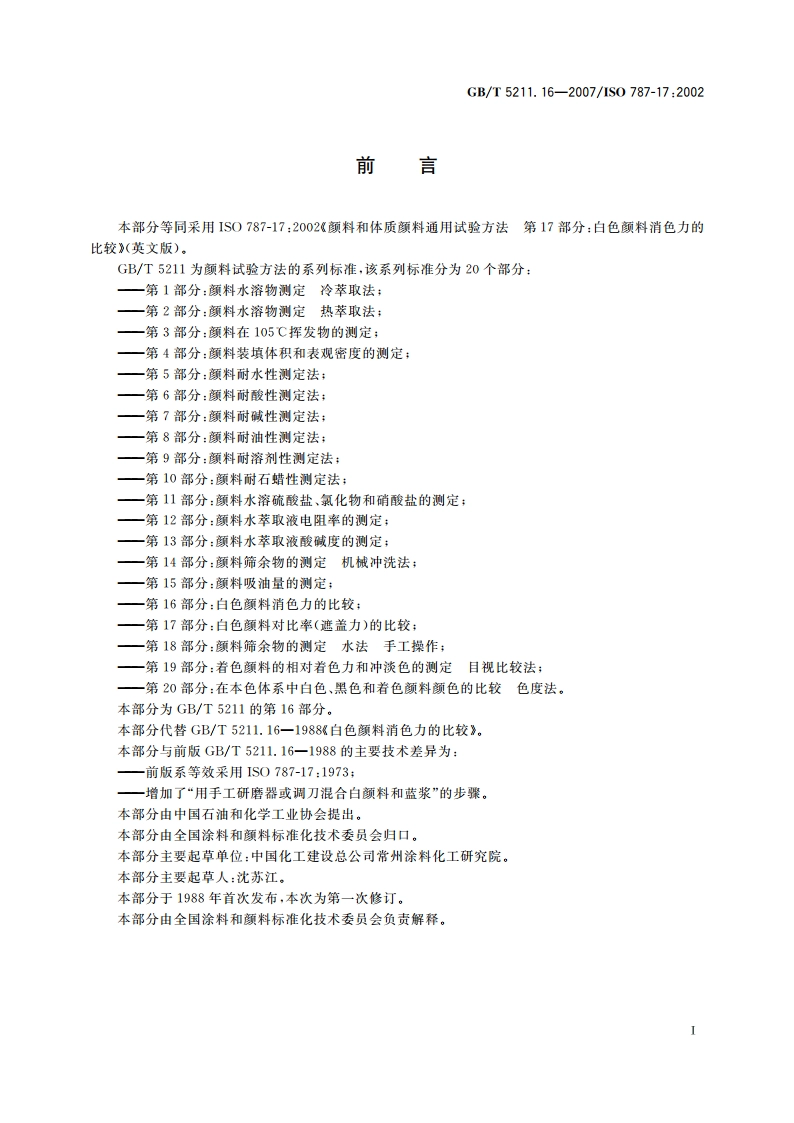

GB/T5211.16-2007/1S0787-17:20025取样按GB/T3186一2006的规定取受试颜料的代表性样品。6操作6.1方法A6.1.1用自动研磨机混合白颜料和蓝浆称取5g蓝浆(3.1)（精确至1mg)置于研磨机(4.3）下层板的中间，按表1称取一定量的商定参照颜料(。)（精确至1mg)放在蓝浆中，用调刀(4.1）慢慢地将其调匀。将浆状物在下层板分成距板中心约50mm直径的圆，在上层板上交替抹擦来清除调刀上的浆状物，合上玻璃板，施加约1000N的力，研磨4遍，每遍为25转，每遍操作后用同一调刀将浆状物收集至板中间。研磨完成后将浆状物移至调色板上保存。6.1.2用手工研磨器或调刀混合白颜料和蓝浆称取5g蓝浆（精确至1mg)置于平板上(4.4），按表1称取一定量商定参照颜料(m%)(精确至1mg)也置于板上，先加少量蓝浆用调刀或手工研磨器研磨5i,尽量使其混匀。再分批少量地加入其余蓝浆，用调刀或手工研磨器研磨，并经常用调刀将其翻起以保证混合均匀。把制各好的浆状物移至调色板上保存。表1(商定)参照颜料称样量(o)/g氧化锌或30%锌钡白0.500高级硫化锌0.200二氧化钛0.1006.1.3比色步骤按照6.1.1或6.1.2相同的方法处理试验颜料，并确定与商定参照颜料色浆颜色强度相同时所需用的试验颜料量()。将商定参照颜料和试验颜料两个浆状物以同一方向用合适规格的湿膜制备器刮在玻璃板(4.2)上使成不透明条带，其宽度不小于25mm,接触边长不小于40mm,刮后立即在散射日光下通过玻璃板，检查两者表面的颜色强度。若无法利用良好的日光，则可在人造日光下进行比较。6.2方法B6.2.1用自动研磨机混合白颜料和蓝浆按以下操作步骤制各一系列商定参照颜料的标准色浆。称取5g蓝浆(3.1)（精确至1mg)置于研磨机(4.3）下层板的中间，按表2称取规定量之一的商定参照颜料（精确至1mg),放在蓝浆中，用调刀(4.1）慢慢调匀。将浆状物在下层板分成距板中心约50mm直径的圆，在上层板上将调刀抹擦干净，合上研磨机，施加最大的力，研磨4遍，每遍25转。每遍操作后用同一调刀将浆状物收集至板中间。研磨完成后将浆状物移至调色板上保存。按表2依次称取其他规定量的白颜料，重复上述操作，并将浆状物保存于调色板上。6.2.2用手工研磨器或调刀混合白颜料和蓝浆称取5g蓝浆（精确至1g)置于平板上(4.4），按照表2称取规定量之一的商定参照颜料（精确至1mg),也置于板上，先加少量蓝浆用调刀或手工研磨器研磨5mi,尽量使其混匀，再分批少量地加入其余蓝浆，用调刀或手工研磨器研磨，并经常用调刀将其翻起以保证其均匀。把制备好的浆状物移至调色板上保存。按照表2依次称取其他规定量的白颜料，重复上述操作，并将浆状物保存于调色板上。
