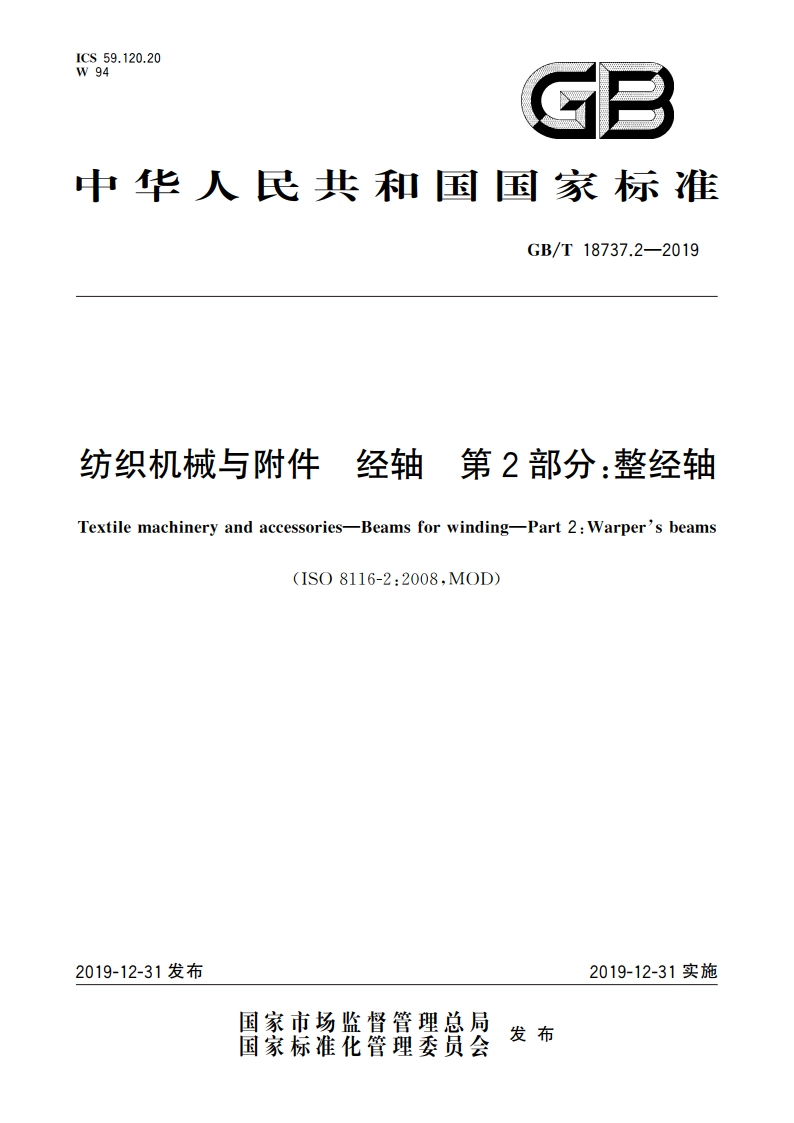

纺织机械与附件 经轴 第2部分：整经轴 GBT 18737.2-2019.pdf

GB/T18737.2-2019前言GB/T18737纺织机械与附件经轴分为9个部分：一第1部分：词汇：一第2部分：整经轴：一第3部分：织轴，一第4部分：织轴、整经轴和分段整经轴边盘的质量等级：一第5部分：经编机用分段整经轴：一第6部分：织带机和钩编机用经轴：一第7部分：条子、粗纱和纱线染色用轴：一第8部分：跳动公差的定义和测量方法：一第9部分：织物染色用轴。本部分为GB/T18737的第2部分。本部分使用重新起草法修改采用1S08116-2:2008纺织机械与附件经轴第2部分：整经轴。本部分与IS08116-2:2008的技术差异及其原因如下：一关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况反映在第2章“规范性引用文件”中，具体调整为：用等同采用国际标准的GB/T18737.8代替了1S08116-8:用等同采用国际标准的GB/T9239.1代替了IS01940-1。一增加了“本部分适用于生产坏布用普通整经轴，不适用于染色用整经轴”（见第1章）。一增加了传动销孔分布圆直径D=250mm,将图中6380尺寸标注改为D(见表1、图1)。一增加了边盘直径(d:)800mm、900mm和1000mm尺寸：轴伸直径(d,)40mm:边盘间距(l:)1400mm、1600mm的A和B型整经轴规格尺寸，以推荐优先选用公制系列尺寸（见表1）。一增加了轴芯直径(d2)270mm、轴伸直径(d3)40mm、轴孔直径(d,)40mm的C型整经轴规格尺寸，以适应我国的使用需求（见表2）。一边盘端面圆跳动公差一章中，将边盘直径d,替换为900mm(原英制转换公制尺寸为915mm),推荐优先使用公制尺寸（见表3）。本部分还做了下列编辑性修改：一将图3C一C剖面图中的90+改为90+0、45+0改为45+”。本部分由中国纺织工业联合会提出。本部分由全国纺织机械与附件标准化技术委员会(SAC/TC215)归口，本部分起草单位：浙江鼎丰纺织器材有限公司、盐城市荣意来纺机有限公司、无锡市安镇棉纺机械厂、江阴市四纺机新科技制造有限公司、江阴四星棍泉机械有限公司、卡尔迈耶（中国）有限公司、射阳县杰力纺织机械有限公司、南安市中机标准化研究院、恒天重工股份有限公司、中国纺织机械协会。本部分主要起草人：余定雅、姚震峰、郑志荣、王静怡、李雪清、徐曙、刘国平、冯锡良、崔运喜、淡培霞、秦伟，胡卫红、许俊、陈鹏飞、朱斌、倪凤如、孔卫、李忠良、钱玉、万澄宇。
