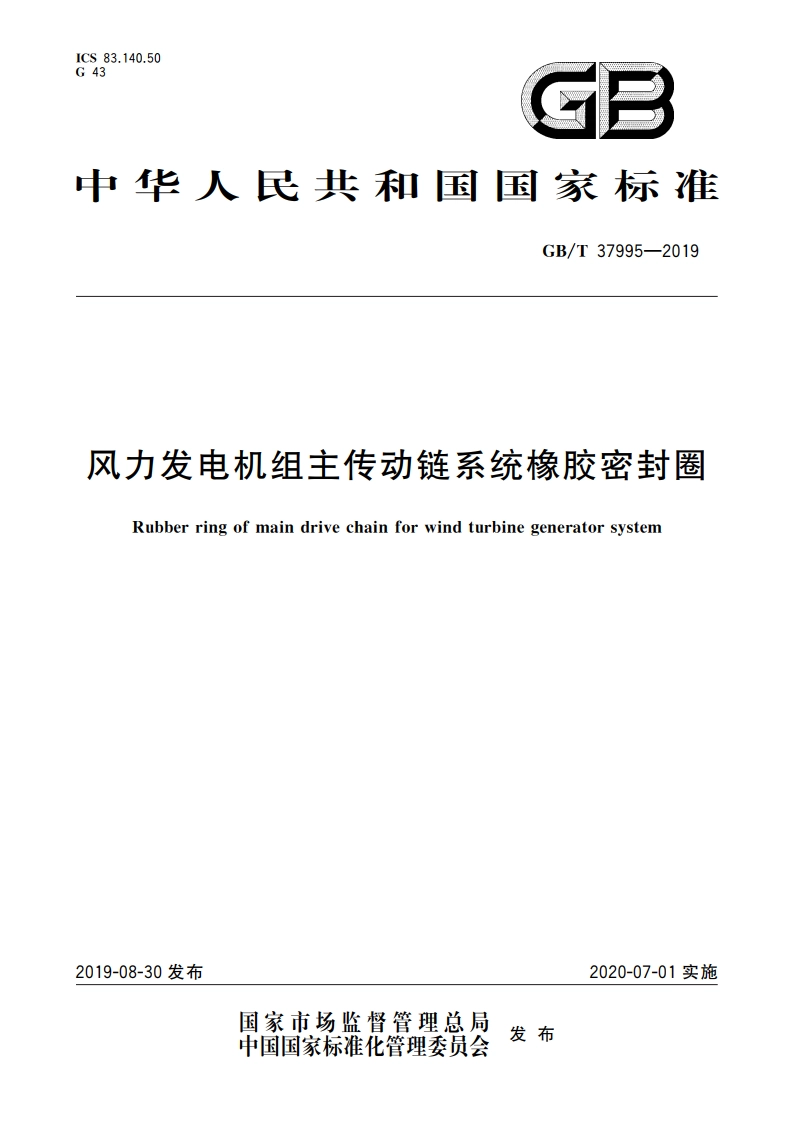

风力发电机组主传动链系统橡胶密封圈 GBT 37995-2019.pdf

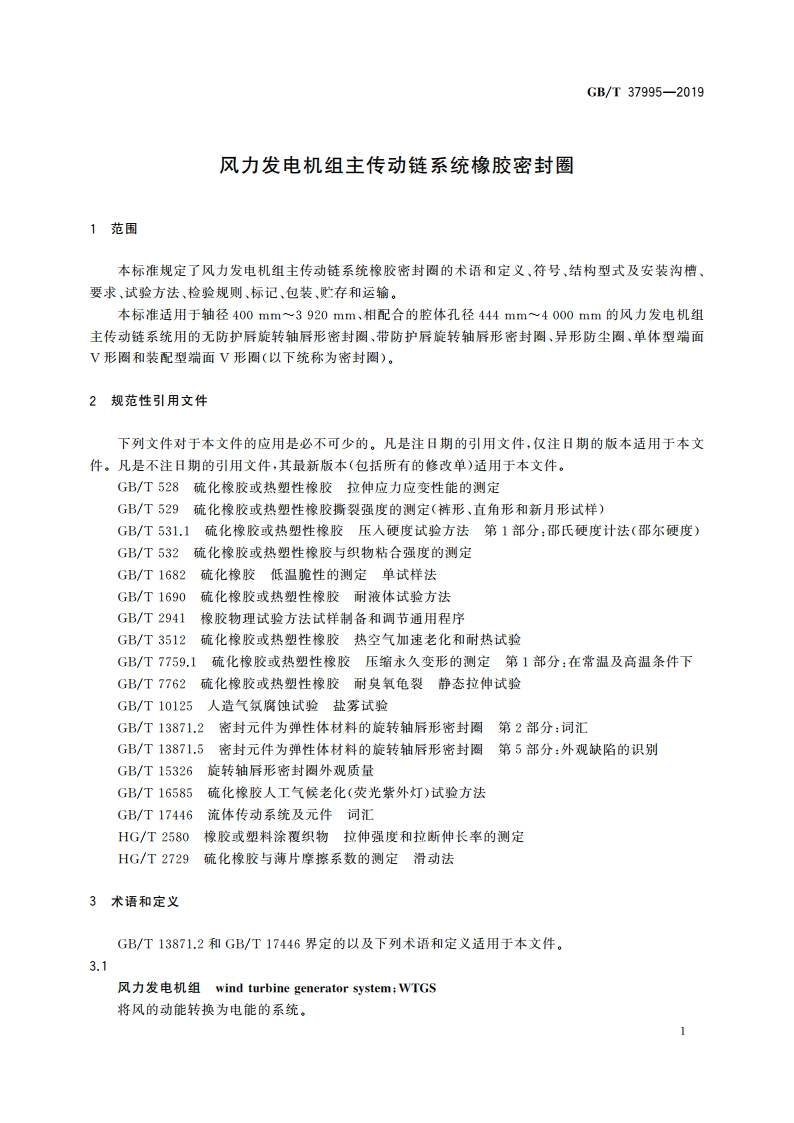

GB/T37995-20193.2无防护唇旋转轴唇形密封圈rotary shaft lip-type seal without protection lip;NPL-RSLS不带防护唇、具有可变形截面，靠密封唇口施加的径向力起防止流体泄漏的密封圈。3.3带防护唇旋转轴唇形密封圈rotary shaft lip-type seal with protection lip;PL-RSLS带防护唇、具有可变形截面，靠密封唇口施加的径向力起防止流体泄漏的密封圈。3.4异形防尘圈special-shaped wiper ring,SWR结构特殊的，用于防止外界灰尘等污染物侵入的密封图。3.5端面V形圈end face v-ring;V截面为V形的旋转端面用密封圈。3.6单体型端面V形圈single end face v-ring:SFV不需要与喉箍配套使用的端面V形圈。3.7装配型端面V形圈assembled end face v-ring:AFV与喉箍配套使用的端面V形圈。4符号下列符号适用于本文件。b一密封圈的沟槽究度：C一沟槽台阶高度：C2一最小滑动面究度：0一腔体内孔直径（即腔体孔径）：d一与密封圈相配合的旋转轴的轴径；DNP-RSLS、PL-RSLS和SWR的外径；d,一SFV和AFV的内径；E,F一安装间隙；h1,h2一密封圈的高度：L一倒角的轴向长度：一腔体倒角长度：r一圆角半径：一密封圈的截面厚度。5结构型式及安装沟槽5.1NPL-RSLS的结构型式见图1a)和图1b),安装沟槽示意图见图1c)。
