风力发电机组 电能质量测量和评估方法 GBT 20320-2013.pdf

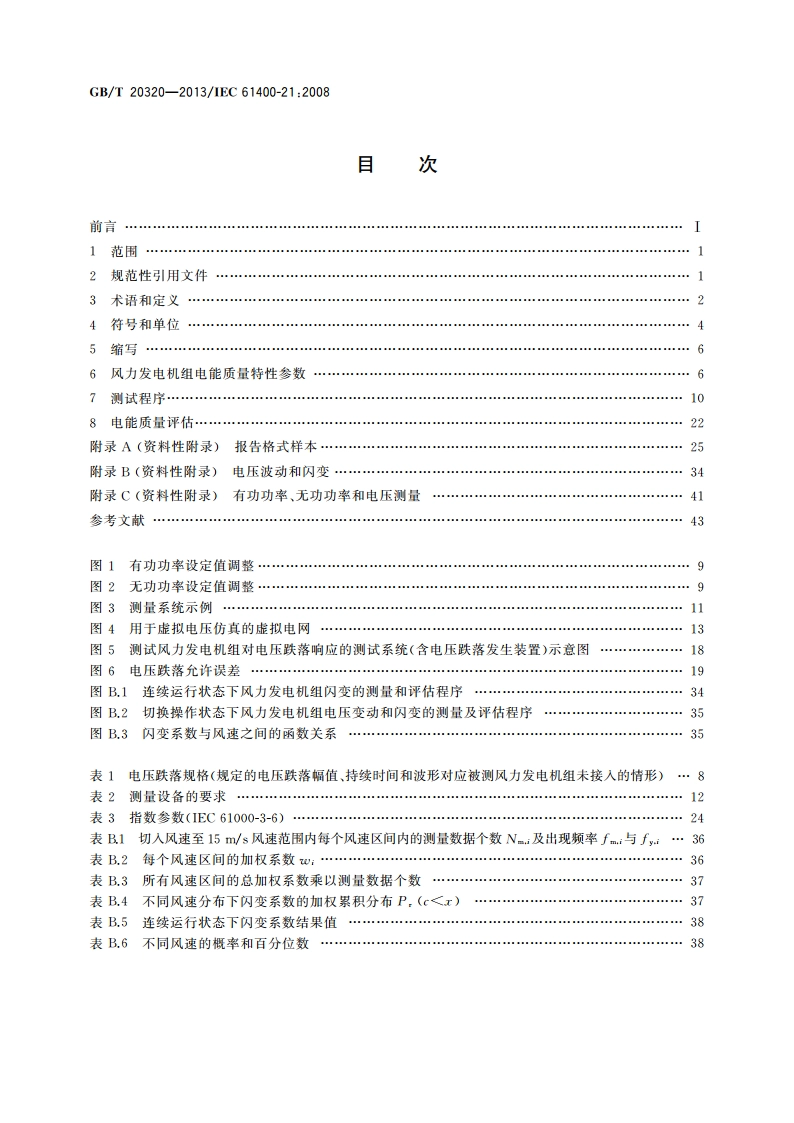

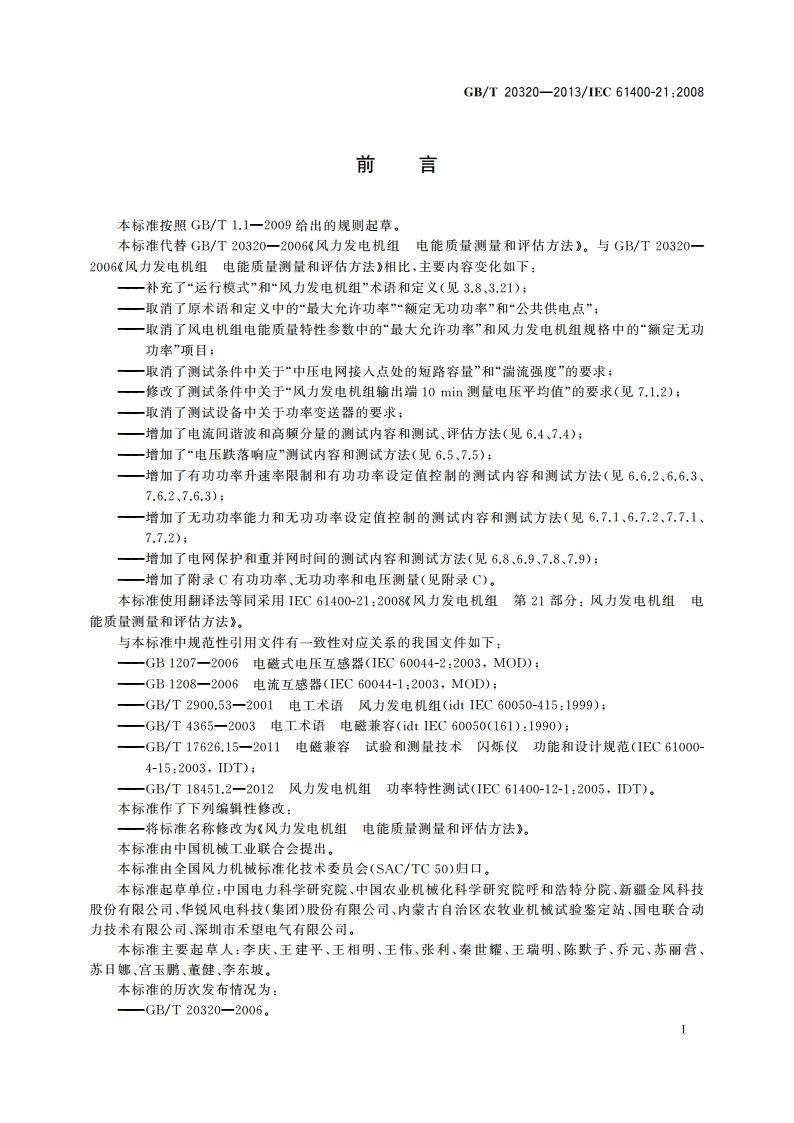

ICS27.180F11中华人民共和国国家标准GB/T20320-2013/IEC61400-21:2008代替GB/T20320一2006风力发电机组电能质量测量和评估方法Measurement and assessment of power quality characteristics ofwind turbines generator systems(IEC 61400-21:2008,Wind turbines-Part 21:Measurement and assessment of power quality characteristicsof grid connected wind turbines,IDT)2013-12-31发布2014-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T20320-2013/1EC61400-21:2008目次前言】范围2规范性引用文件13术话和定义”24符号和单位5缩写66风力发电机组电能质量特性参数7测试程序108电能质量评估22附录A(资料性附录)报告格式样本25附录B(资料性附录)电压波动和闪变34附录C(资料性附录)有功功率、无功功率和电压测量41参考义献3图1有功功率设定值调整9图2无功功率设定值调整9图3测量系统示例1】图4用于虚拟电压仿真的虚拟电网13图5测试风力发电机组对电压跌落响应的测试系统（含电压跌落发生装置）示意图18图6电压跌落允许误差19图B.1连续运行状态下风力发电机组闪变的测量和评估程序34图B.2切换操作状态下风力发电机组电压变动和闪变的测量及评估程序35图B.3闪变系数与风速之间的函数关系35表1电压跌落规格（规定的电压跌落幅值、持续时间和波形对应被测风力发电机组未接入的情形）8表2测量设备的要求12表3指数参数(1EC61000-3-6)24表B.1切入风速至15m/s风速范围内每个风速区间内的测量数据个数N及出现频率fm与f36表B.2何个风速区间的加权系数：36表B.3所有风速区间的总加权系数乘以测量数据个数37表B,4不同风速分布下闪变系数的加权累积分布P,(cx)37表B.5连续运行状态下闪变系数结果值38表B.6不同风速的概率和百分位数38GB/T20320-2013/1EC61400-21:2008前言本标准按照GB/T1.1一2009给出的规则起草。本标准代替GB/T20320一2006风力发电机组电能质量测量和评估方法。与GB/T20320一2006风力发电机组电能质量测量和评估方法相比，主要内容变化如下：一补充了“运行模式”和“风力发电机组”术语和定义（见3,8、3.21）：一取消了原术语和定义中的“最大允许功率”“额定无功功常”和“公共供电点”，一取消了风电机组电能质量特性参数中的“最大允许功率”和风力发电机组规格中的“额定无功功率”项目；一取消了测试条件中关于“中压电网接入点处的短路容量”和“湍流强度”的要求：修改了测试条件中关于“风力发电机组输出端10min测量电压平均值”的要求（见7.1.2）：一取消了测试设备中关于功率变送器的要求：一增加了电流间谐波和高频分量的测试内容和测试、评估方法（见6.4、7.4）；一增加了“电压跌落响应”测试内容和测试方法（见6.5、7.5）：增加了有功功率升速率限制和有功功率设定值控制的测试内容和测试方法（见6.6,2、6.6.3、7.6.2、7.6.3):一增加了无功功率能力和无功功率设定值控制的测试内容和测试方法（见6.7.1、6.7,2、7,7.1、7.7.2):一增加了电网保护和重并网时间的测试内容和测试方法（见6.8、6.9、7.8、7.9）：一增加了附录C有功功率、无功功率和电压测量（见附录C)。本标准使用翻译法等同采用1EC61400-21:2008风力发电机组第21部分：风力发电机组电能质量测量和评估方法。与本标准中规范性引用文件有一致性对应关系的我国文件如下：一GB1207一2006电磁式电压互感器(1EC60044-2:2003,MOD):一GB1208一2006电流互感器(IEC60044-1:2003,MOD):一GB/T2900.53一2001电工术语风力发电机组(idt IEC60050-415:1999):一GB/T4365一2003电工术语电蘧兼容(id11EC60050(161):1990):GB/T17626.15一2011电磁兼容试验和测量技术闪烁仪功能和设计规范(IEC61000-4-15:2003,1DT):一GB/T18451.2一2012风力发电机组功率特性测试(IEC61400-12-1:2005,IDT).本标准作了下列编辑性修改：一将标准名称修改为风力发电机组电能质量测量和评估方法。本标准由中国机械工业联合会提出。本标准由全国风力机械标准化技术委员会(SAC/TC50)归口。本标准起草单位：中国电力科学研究院、中国农业机械化科学研究院呼和浩特分院、新疆金风科技股份有限公司、华锐风电科技（集团）股份有限公司、内蒙古自治区农牧业机械试验鉴定站、国电联合动力技术有限公司、深圳市禾望电气有限公司。本标准主要起草人：李庆、王建平、王相明、王伟、张利、举世耀、王瑞明、陈默子、乔元、苏丽营、苏日娜、宫玉鹏、董健、李东坡。本标淮的历次发布情况为：-GB/T203202006.
