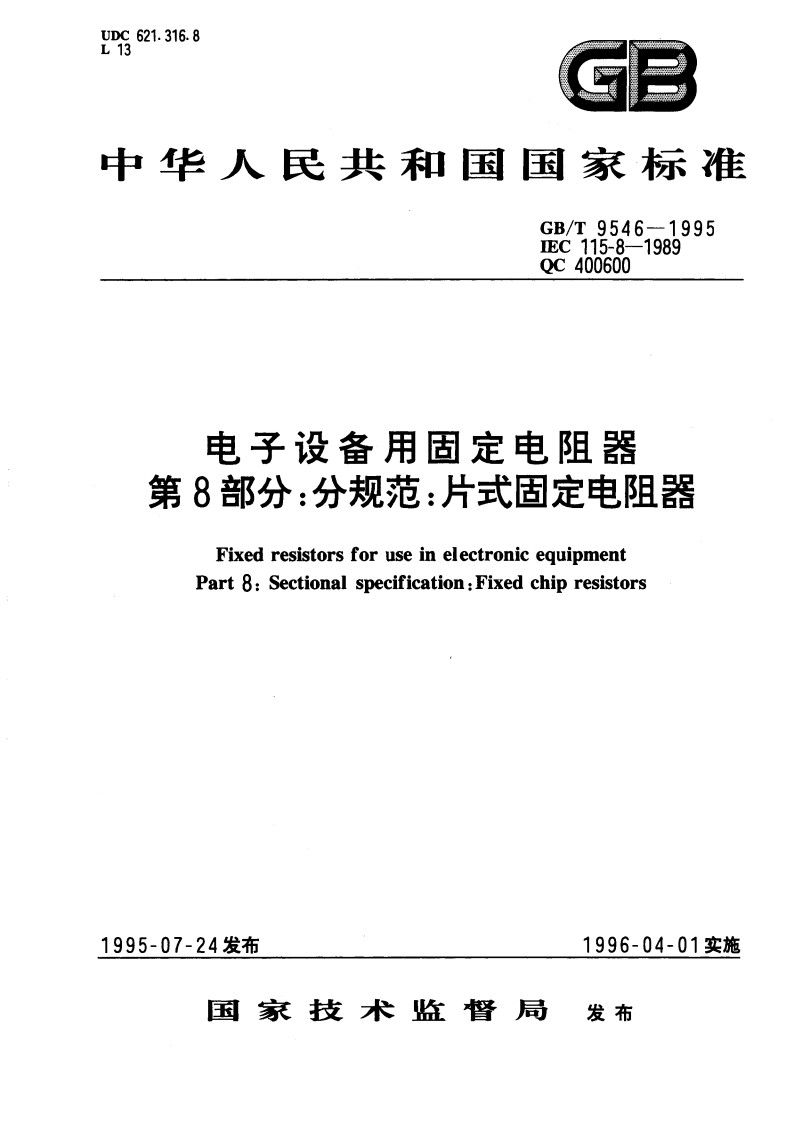

电子设备用固定电阻器 第8部分：分规范：片式固定电阻器 GBT 9546-1995.pdf

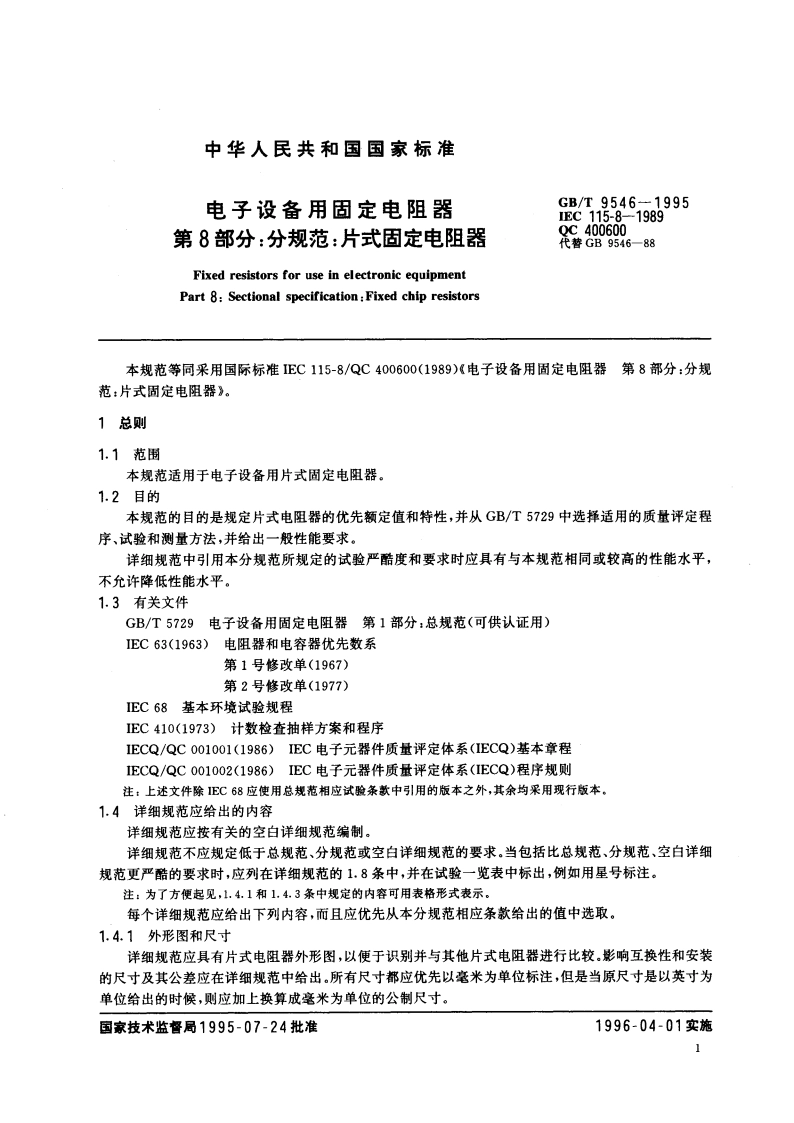

UDC621.316.8L13中华人民共和国国家标准GB/T9546-1995EC115-8-1989QC400600电子设备用固定电阻器第8部分：分规范：片式固定电阻器Fixed resistors for use in electronic equipmentPart 8:Sectional specification:Fixed chip resistors1995-07-24发布1996-04-01实施国家技术监督局发布中华人民共和国国家标准电子设备用固定电阻器GB/T9546-1995EC115-8一1989第8部分：分规范：片式固定电阻器0400600代替GB9546一88Fixed resistors for use in electronic equipmentPart 8:Sectional specification:Fixed chip resistors本规范等同采用国际标准EC115-8/QC400600(1989)电子设备用固定电阻器第8部分：分规范：片式固定电阻器。1总则1.1范围本规范适用于电子设备用片式固定电阻器。1.2目的本规范的目的是规定片式电阻器的优先额定值和特性，并从GB/T5729中选择适用的质量评定程序、试验和测量方法，并给出一般性能要求。详细规范中引用本分规范所规定的试验严酷度和要求时应具有与本规范相同或较高的性能水平，不允许降低性能水平。1.3有关文件GB/T5729电子设备用固定电阻器第1部分：总规范（可供认证用）IEC63(1963)电阻器和电容器优先数系第1号修改单(1967)第2号修改单(1977)EC68基本环境试验规程IEC410(1973)计数检查抽样方案和程序IECQ/QC001001(1986)EC电子元器件质量评定体系(IECQ)基本章程IECQ/QC001002(1986)IEC电子元器件质量评定体系(IECQ)程序规则注：上述文件除EC68应使用总规范相应试验条款中引用的版本之外，其余均采用现行版本。1.4详细规范应给出的内容详细规范应按有关的空白详细规范编制。详细规范不应规定低于总规范、分规范或空白详细规范的要求，当包括比总规范、分规范、空白详细规范更严酷的要求时，应列在详细规范的1.8条中，并在试验一览表中标出，例如用星号标注。注：为了方便起见，.4.1和1.4.3条中规定的内容可用表格形式表示。每个详细规范应给出下列内容，而且应优先从本分规范相应条款给出的值中选取。1.4.1外形图和尺寸详细规范应具有片式电阻器外形图，以便于识别并与其他片式电阻器进行比较.影响互换性和安装的尺寸及其公差应在详细规范中给出.所有尺寸都应优先以毫米为单位标注，但是当原尺寸是以英寸为单位给出的时候，则应加上换算成毫米为单位的公制尺寸。国家技术监督局1995-07-24批准1996-04-01实施
