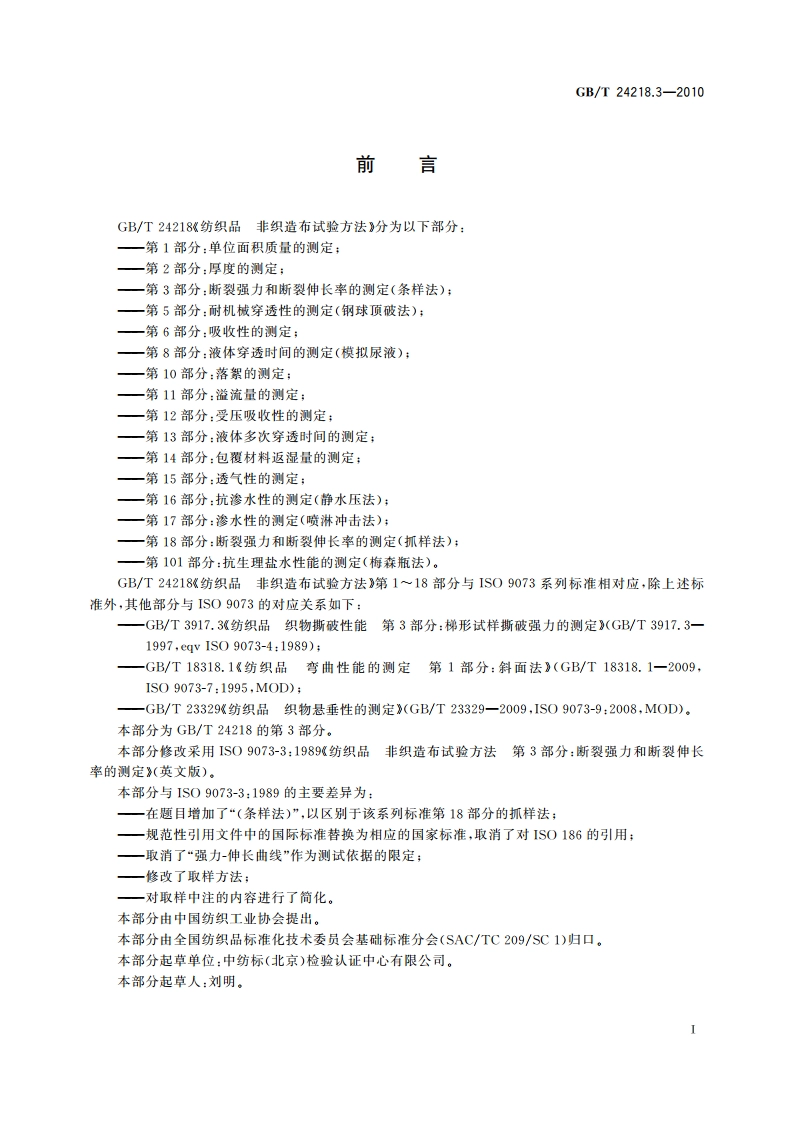

纺织品 非织造布试验方法 第3部分：断裂强力和断裂伸长率的测定(条样法) GBT 24218.3-2010.pdf

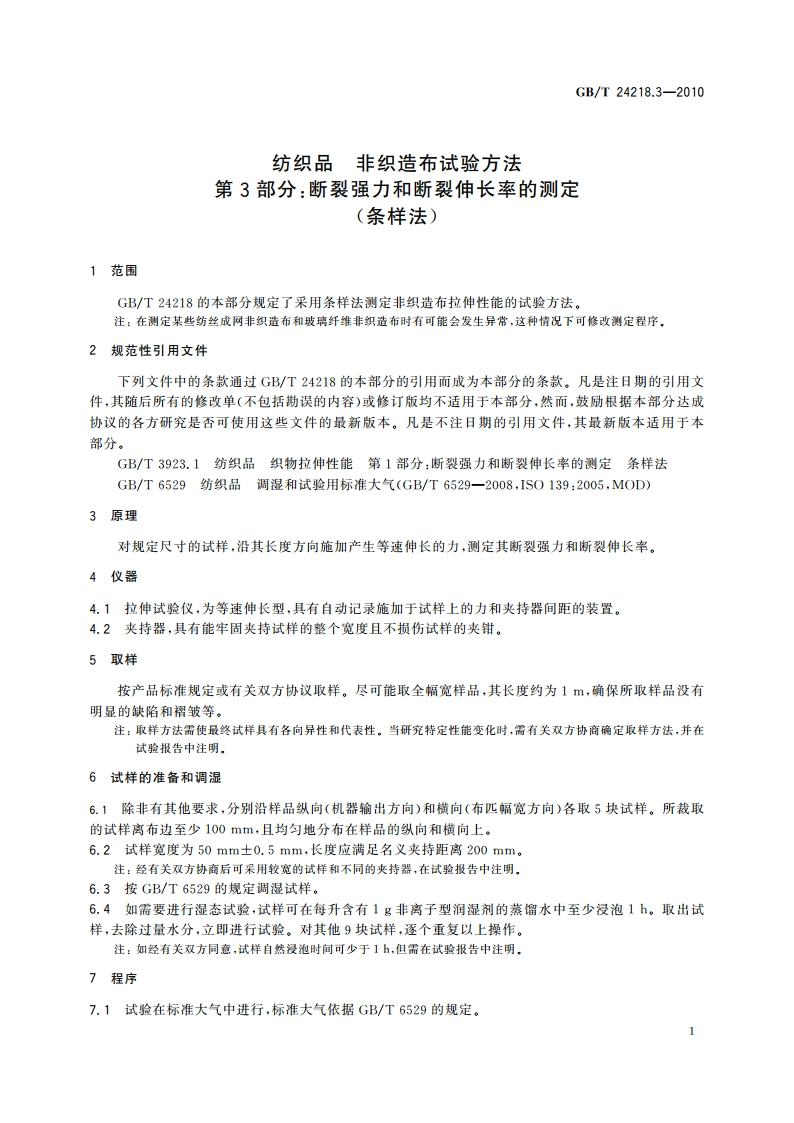

GB/T24218.3-20107.2设定拉伸试验仪的名义夹持距离为200mm士1mm,在夹持器中心位置夹持试样。预张力可采用GB/T3923.1中的规定，在试验报告中注明。注：如果名义夹持距离200mm是不适宜的，经有关双方同意，可采用较短的试样，在试验报告中注明。7.3开动机器，以100mm/min的恒定伸长速度拉伸试样直至断裂。如需要，记录每块试样的强力-伸长曲线。注：经有关双方同意，也可采用其他拉伸速度，在试验报告中注明，8结果的计算与表示8.1记录试样拉伸过程中最大的力，作为断裂强力，单位为牛顿(N)。如果测试过程中出现多个强力峰，取最高值作为断裂强力，在试验报告中记录该现象。8.2记录试样在断裂强力时的伸长率，作为断裂伸长率。8.3如果斯裂发生在钳口位置或试样在钳口滑脱，试验数据无效，需另取一试样重新试验，替代无效试样。8.4分别计算纵向和横向上5块试样的平均断裂强力，单位为牛顿(N),结果精确至0,1N:平均断裂伸长率精确至0.5%，并计算其变异系数。注：断裂功可通过曲线下总面积来计算。9试验报告试验报告应包括以下内容：)试验是按本部分进行的：b)样品的描述，c)纵向试样和横向试样的试验结果（见8.4）：d)调湿大气条件；)试脸中出现的异常现象或偏离本部分的细节。2
