额定电压450750 V及以下聚氯乙烯绝缘电缆 第5部分：软电缆(软线) GBT 5023.5-2008.pdf

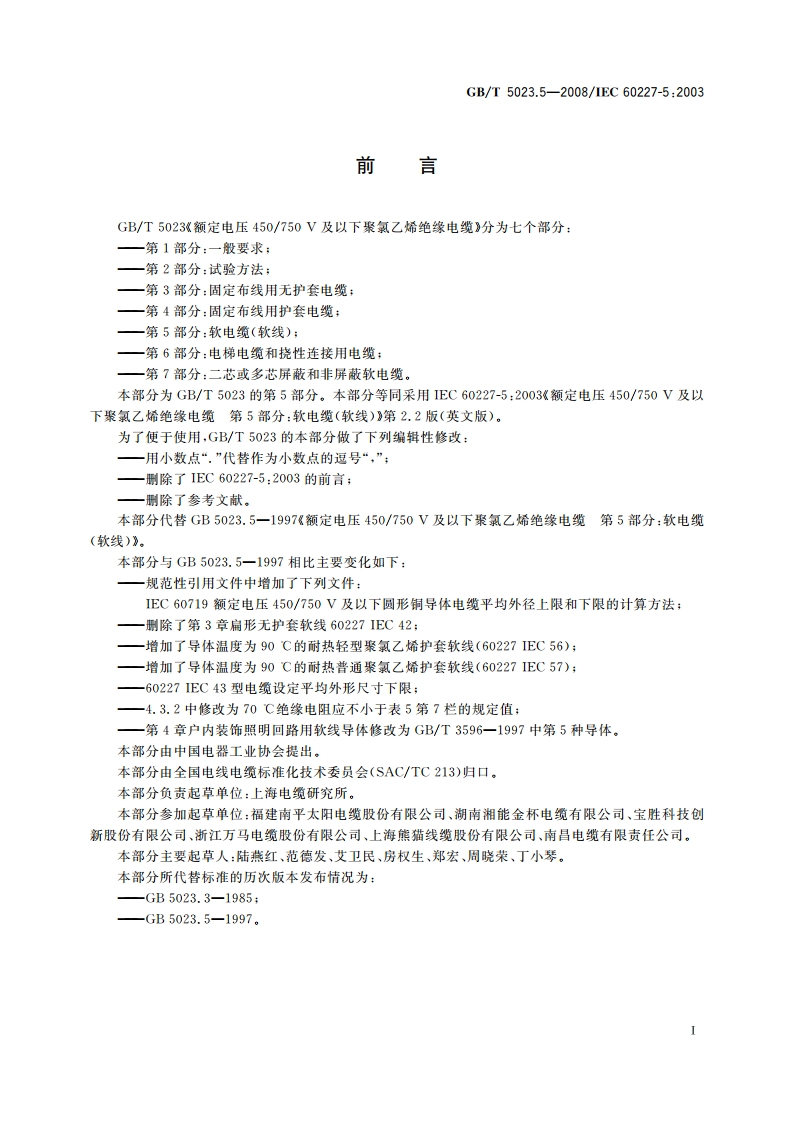

GB/T5023.5-2008/1EC60227-5:2003前言GB/T5023%额定电压450/750V及以下聚氯乙烯绝缘电缆分为七个部分：一第1部分：一般要求：一第2部分：试验方法：一第3部分：固定布线用无护套电缆：一第4部分：固定布线用护套电缆：一第5部分：软电缆（软线）：一第6部分：电梯电缆和挠性连接用电缆：一第7部分：二芯或多芯屏蔽和非屏蔽软电缆。本部分为GB/T5023的第5部分。本部分等同采用IEC60227-5:2003额定电压450/750V及以下聚氨乙烯绝缘电缆第5部分：软电缆（软线）第2.2版（英文版）。为了便于使用，GB/T5023的本部分做了下列编辑性修改：一用小数点“.”代替作为小数点的逗号“，”：一删除了1EC60227-5:2003的前言：一明除了参考文献。本部分代替GB5023.5一1997额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆(软线)。本部分与GB5023.5一1997相比主要变化如下：一规范性引用文件中增加了下列文件：IEC60719额定电压450/750V及以下圆形铜导体电缆平均外径上限和下限的计算方法：一明除了第3章扁形无护套软线602271EC42:增加了导体温度为90C的耐热轻型聚氯乙烯护套软线(602271EC56):一增加了导体温度为90的耐热普通聚氯乙烯护套软线(602271EC57):一60227IEC43型电缆设定平均外形尺寸下限；一4.3.2中修改为70C绝缘电阻应不小于表5第7栏的规定值；一第4章户内装饰照明回路用软线导体修改为GB/T3596一1997中第5种导体。本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会(SAC/TC213)归口。本部分负责起草单位：上海电缆研究所。本部分参加起草单位：福建南平太阳电缆股份有限公司、湖南湘能金杯电缆有限公司、宝胜科技创新股份有限公司、浙江万马电缆股份有限公司、上海熊猫线缆股份有限公司、南昌电缆有限责任公司。本部分主要起草人：陆燕红、范德发、艾卫民、房权生，郑宏、周晓荣、丁小琴。本部分所代替标准的历次版本发布情况为：-GB5023.3-1985:-GB5023.5-1997.GB/T5023.5-2008/1EC60227-5:2003每根导体应由多股绞合或复绞股线组成，而每股线由一根或多根压扁铜线或铜合金线螺旋形地绕在棉纱绳、聚酰胶绳或类似材料制成的绳上。导体电阻应不大于表1第5栏的规定值。2.3.2绝缘挤包在每芯导体上的绝缘应是PVCD型聚氣乙烯混合物。绝缘厚度应符合表1第1栏的规定值。绝缘电阻应不小于表1第4栏的规定值。2.3.3绝缘线芯成缆导体应平行放置并挤包绝缘。在导体之间绝缘两边应有一四槽，便于分离绝缘线芯。2.3.4外形尺寸平均外形尺寸应在表1第2栏和第3栏规定的限值内。表160227IEC41(RTPVR)型软线的综合数据绝缘厚度规定值/平均外形尺寸/mm70C时最小绝缘电阻/20C时最大导体电阻/mm下限上限(Mnkm)(Q/km)0.82.24.43.57.00.019270注：平均外径依据1EC60719标准计算，表260227EC41(RTPVR)型软线的试验项目试验方法序号试验项目试验类型GB/T条文号电气性能试验1.1导体电阻T.S5023.2-20082.11.2成品电缆2000V电压试验T,S5023.2-20082.21.370C时绝缘电阻T5023.2-20082.42结构尺寸检查5023.1和5023.2一20082.1结构检查T,S5023.1检查和手工试脸2.2绝缘厚度测量T.S5023.2-20081.92.3外形尺寸测量T.S5023.2-20081.113绝缘机械性能3.1老化前拉力试险2951.11-20089.13.2老化后拉力试险2951.12-20088.1.3.13.3失重试脸2951.32-20088.1高温压力试险2951.31-20088.1低温弹性5.1绝缘低温弯曲试验T2951.14-20088.1热冲击试险2951.31-20089.17成品电缆机横强度7.1弯曲试验T5023.2-20083.27.2荷重断芯试验T5023.2-20083.3不延燃试脸18380.12-2008
