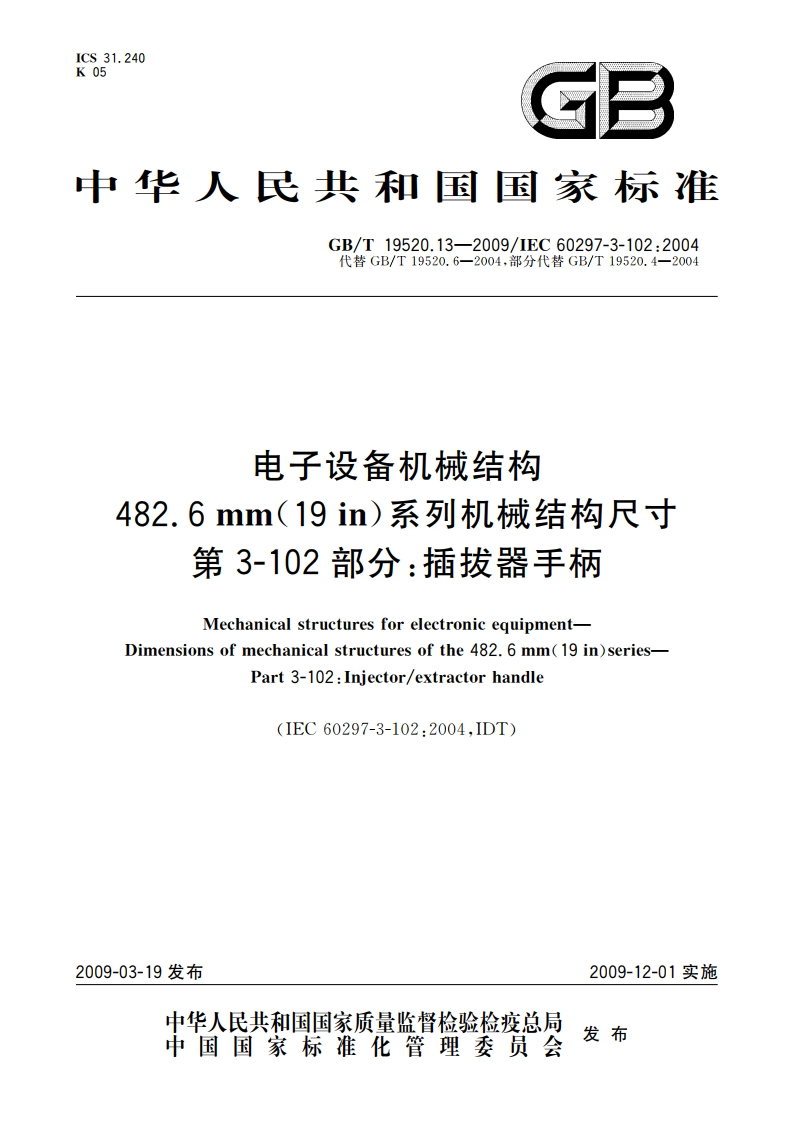

电子设备机械结构 482.6mm(19 in)系列机械结构尺寸 第3-102部分：插拔器手柄 GBT 19520.13-2009.pdf

GB/T 19520.13-2009/IEC 60297-3-102:2004引言482.6 mm(19 in)机械结构尺寸标准规定在GB/T19520(IEC60297)之中。最初的标准为GB/T19520.3-2004(IDT IEC 60297-3:1988+A1:1995),以及附加的要求GB/T19520.4-2004(IEC60297-4:1995十修改A1:1999)。扩展的要求以GB/T19520.519520.11-2004出版。为对市场的要求做出响应，以及使标准变得更清晰，有必要使这些“分散的”标准整合为技术上有所提升的3项新的插箱及其插件标准。整合后的现今定义为GB/T19520.12(IEC60297-3-101)、GB/T19520.13(IEC60297-3-102)和GB/T19520.14(IEC60297-3-103)的标准系列，与先前的“分散”的GB/T19520.319520.11标准的关系见图1。这些新的标准的名称已经变更。与GB/T19520.1(IEC60297-1第1部分：面板和机架)和GB/T19520.2(IEC60297-2第2部分：机柜和机架结构的格距)的关系保持不变。增加了与GB/T18663.1(IEC61587-1第1部分：机柜、机架、插箱和机箱的气候、机械试验和安全要求)和GB/T18663.3(IEC61587-3第3部分：机柜、机架和插箱的电磁屏蔽性能试验)的关系。本部分规定了附加在GB/T19520.12中插拔器手柄的接口尺寸，新版旧版“整合”的标准系列“分散”的标准系列插箱及其插件插箱及其插件插箱及其插件GB/T19520.3(1EC60297-3)GB/T19520.4EC 60297-4)GB/T19520.12TEC 60297-3-101GB/T19520.5(1EC 60297-5-100)GB/T19520.7(1EC 60297-5-102)GB/T 19520.8(1EC 60297-5-103)GB/T19520.11IEC 60297-5-107插箱及其插件：GB/T 19520.6(1EC 60297-5-101)插拔器手柄GB/T 19520.4TEC 60297-4)GB/T19520.13(TEC 60297-3-102)插箱及其插件：GB/T 19520.9TEC 60297-5-104)编码键和定位销GB/T 19520.10EC 60297-5-105GB/T 19520.14(TEC 60297-3-1031EC原文遗漏图1新老GB/T19520(IEC60297)系列标准的关系1)这两项标准已经以GB/T18663.12008和GB/T18663.32007发布GB/T 19520.13-2009/IEC 60297-3-102:2004电子设备机械结构482.6mm(19in)系列机械结构尺寸第3-102部分：插拔器手柄1范围GB/T19520的本部分仅包括了与符合GB/T19520.12的插箱和插件一起使用的插拔器的附加接口尺寸。本部分也可与GB/T19520.14一起联合使用。2规范性引用文件下列文件中的条款通过GB/T19520的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T19290.1-2003发展中的电子设备构体机械结构模数序列第1部分：总规范(IEC 60917-1:1998.IDT)GB/T19520.12电子设备机械结构482.6mm(19in)系列机械结构尺寸第3-101部分：插箱及其插件(GB/T19520.12-2009,IEC60297-3-101:2004,IDT)3术语和定义GB/T19290.1中确立的术语和定义适用于本部分。4面板安装的A型插拔器手柄的布置概览A型插拔器的特征造成了插箱与GB/T19520.12不兼容，见图2。典型的插箱安装凸缘印制板连接器典型的导轨安装在面板上的插拔器手柄典型的横梁图2面板安装的A型插拔器手柄的布置概览
