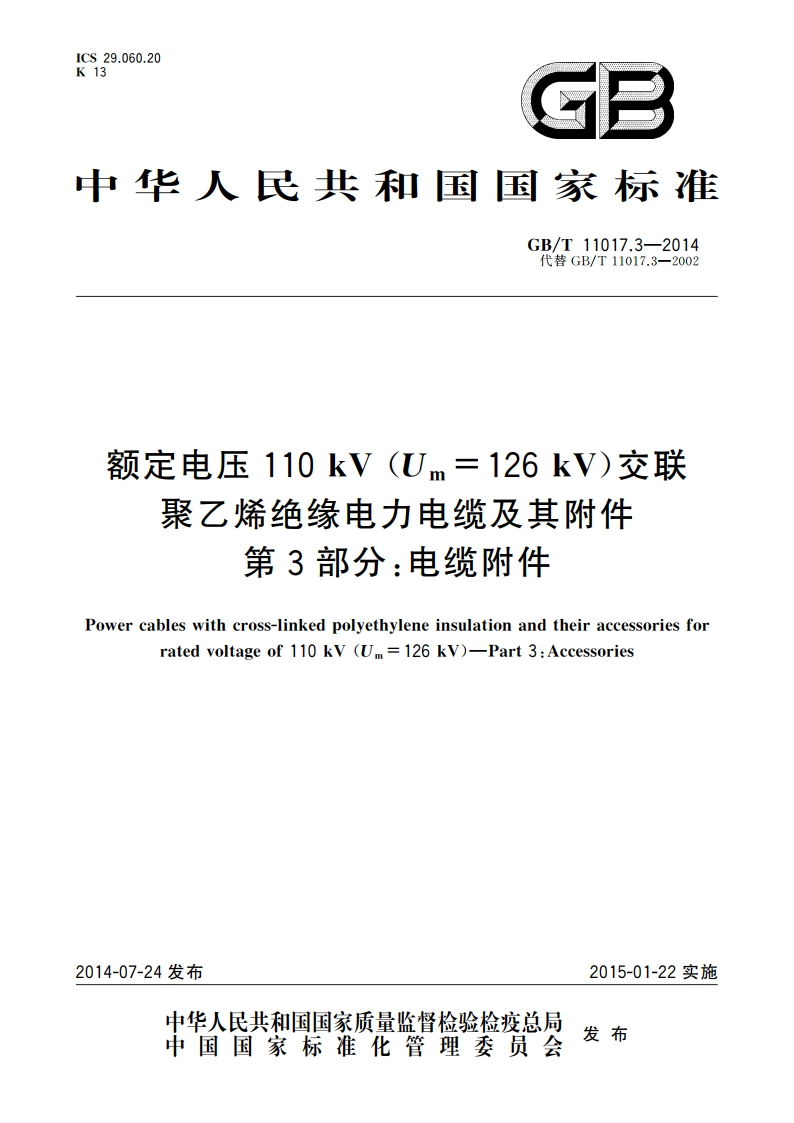

额定电压110 kV(Um126 kV)交联聚乙烯绝缘电力电缆及其附件 第3部分：电缆附件 GBT 11017.3-2014.pdf

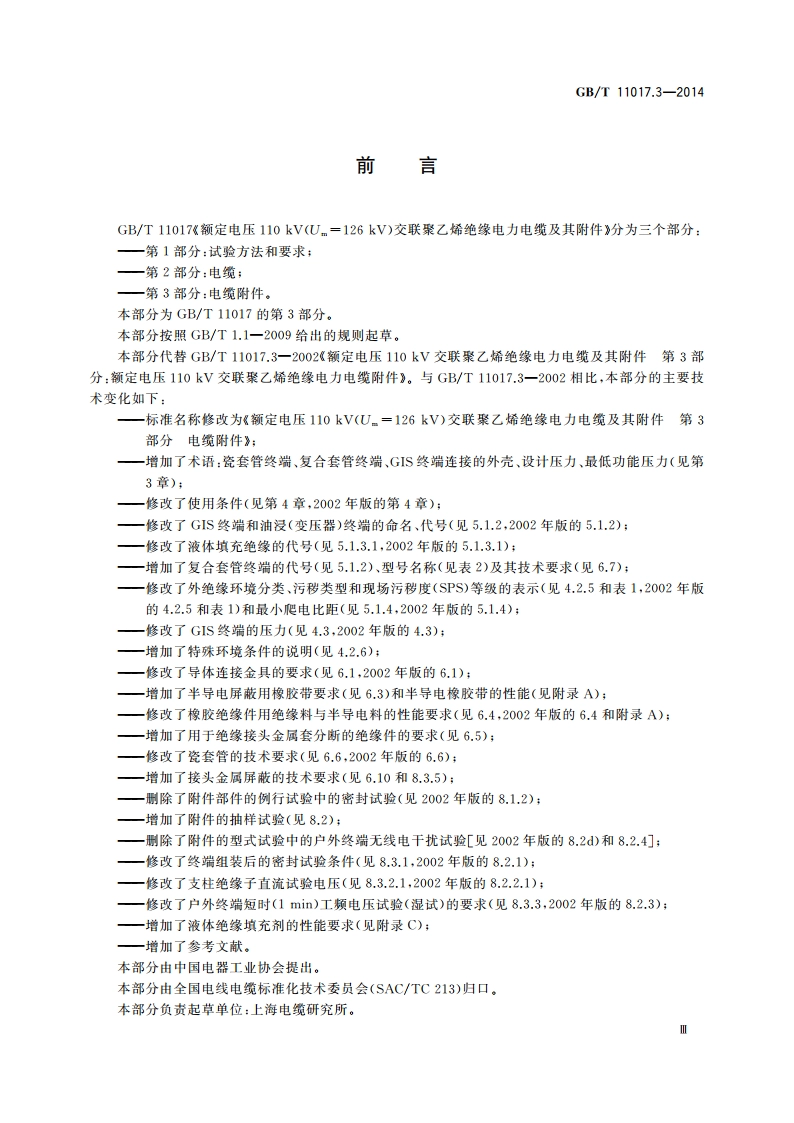

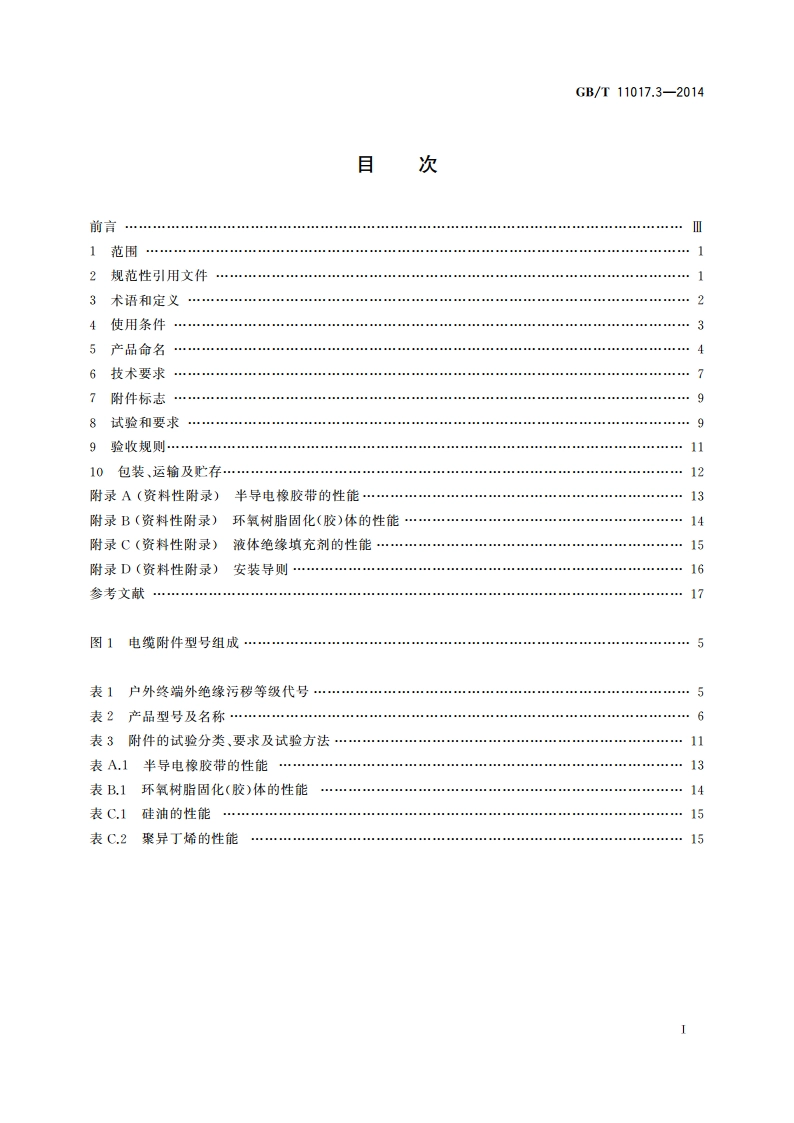

GB/T11017.3-2014目次前言】范围2规范性引用文件3术话和定义”4使用条件.5产品命名6技术要求7附件标志08试验和要求.99验收规则1110包装、运输及贮存12附录A(资料性附录)半导电橡胶带的性能13附录B(资料性附录)环氧树脂固化（胶）体的性能附录C(资料性附录)液休绝缘填充剂的性能15附录D(资料性附录)安装导则16参考文献17图1电缆附件型号组成5表1户外终端外绝缘污秽等级代号5表2产品型号及名称表3附件的试验分类、要求及试验方法11表A1半导电橡胶带的性能13表B.1环氧树脂固化（胶）体的性能14表C1硅油的性能15表C2聚异丁娇的性能15GB/T 11017.3-2014本部分参加起草单位：中国电力科学研究院、上海三原电缆附件有限公司、长缆电工科技股份有限公司、浙江金凤凰电气有限公司、广东吉熙安电缆附件有限公司、南京业基电气设备有限公司、上海永锦电气技术有限公司。本部分主要起草人：邓长胜、阎孟昆、徐操、郭长春、李继为、龙莉英、汤志辉、柯德刚、李闯。本部分所代替标准的历次版本发布情况为GB/T11017-1989、GB/T11017.3-2002。NGB/T11017.3-2014额定电压110kV(Um=126kV)交联聚乙烯绝缘电力电缆及其附件第3部分：电缆附件1范围GB/T11017的本部分规定了额定电压110kV(Um=126kV)交联聚乙烯绝缘电力电缆附件的基本结构、型号命名、技术要求、试验和验收规则、包装、运输及心存。本部分适用于一般安装条件下符合GB/T11017.1一2014规定的额定电压110kV(U=126kV)交联聚乙烯绝缘电力电缆使用的户外终端、GIS终端、油浸（变压器）终端、直通接头及绝缘接头。本部分不适用于包带绝缘的接头、用于连接交联聚乙烯绝缘电缆和纸绝缘电缆的过度接头以及可分离式电缆终端。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB311.1一2012绝缘配合第1部分：定义、原则和规则GB/T1527一2006铜及铜合金拉制管GB/T2900.10一2013电工术语电缆GB/T3048.8电线电缆电性能试验方法第8部分：交流电压试验GB/T3048.12电线电缆电性能试验方法第12部分：局部放电试验GB/T3048.13电线电缆电性能试验方法第13部分：冲击电压试验GB/T3048.14电线电缆电性能试验方法第14部分：直流电压试验GB/T4109一2008交流电压高于1000V的绝缘套管GB/T4423一2007铜及铜合金拉制棒GB/T7354一2003局部放电测量GB/T8287.1一2008标称电压高于1000V系统用户内和户外支柱绝缘子第1部分：瓷或玻璃绝缘子的试验GB/T11017.1一2014额定电压110kV(Um=126kV)交联聚乙烯绝缘电力电缆及其附件第1部分：试验方法和要求GB/T11017.2一2014额定电压110kV(U.=126kV)交联聚乙烯绝缘电力电缆及其附件第2部分：电缆GB/T12464普通木箱GB/T16927.1高电压试验技术第1部分：一般定义及试验要求GB/T21429一2008户外和户内电气设备用空心复合绝缘子定义、试验方法、接收准则和设计推荐GB/T22381一2008额定电压72.5kV及以上气体绝缘金属封闭开关设备与充流体及挤包绝缘电力电缆的连接充流体及干式电缆终端
