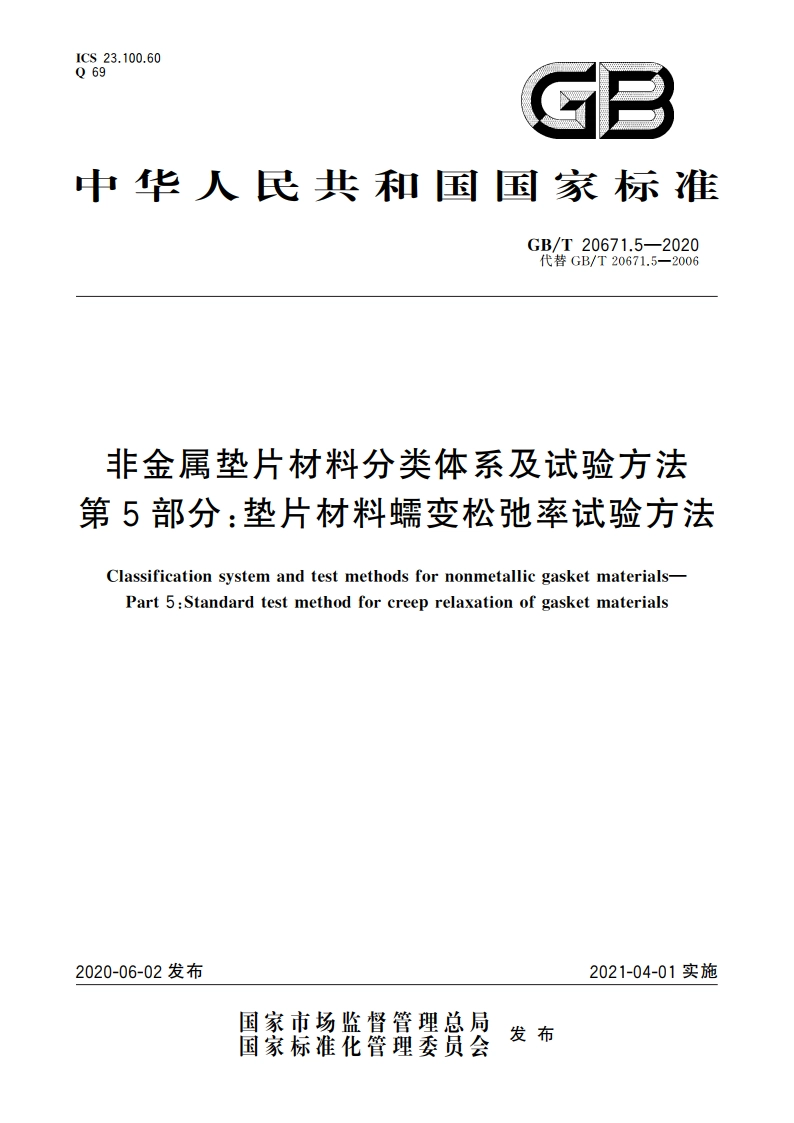

非金属垫片材料分类体系及试验方法 第5部分：垫片材料蠕变松弛率试验方法 GBT 20671.5-2020.pdf

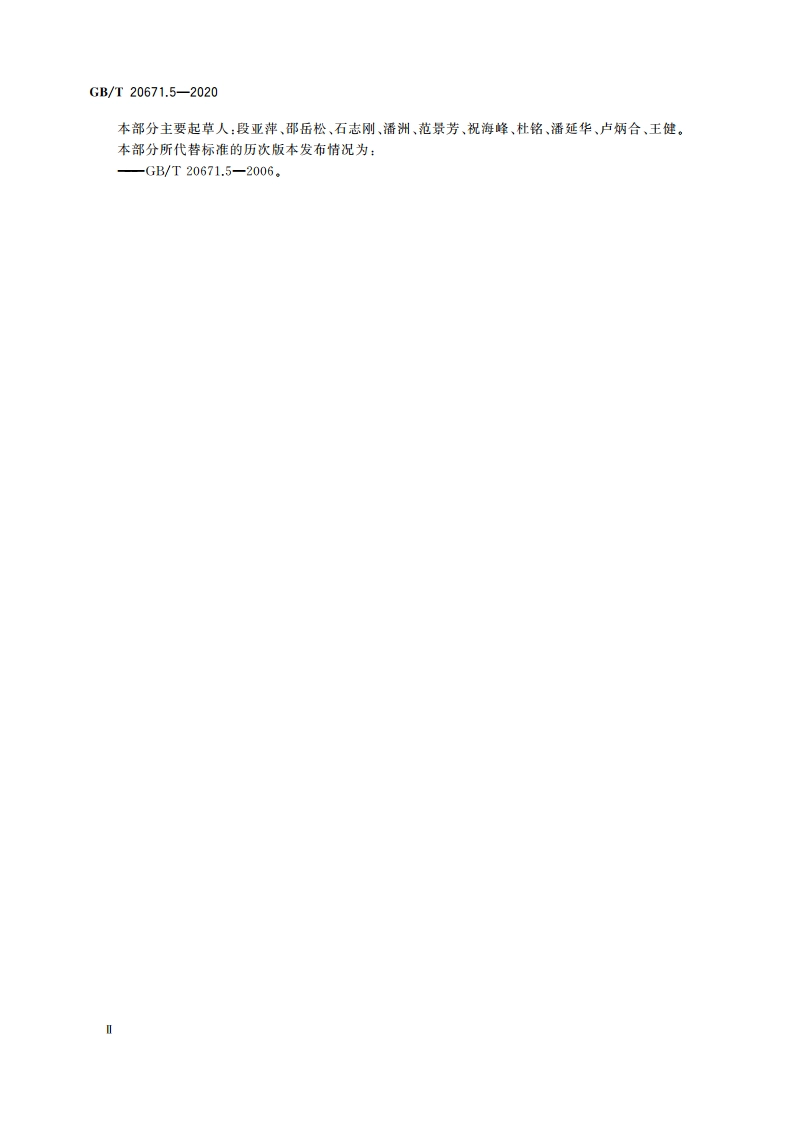

GB/T20671.5-2020本部分主要起草人：段亚萍、邵岳松、石志刚、潘洲、范景芳、祝海峰、杜铭、潘延华、卢炳合、王健。本部分所代替标准的历次版本发布情况为：GB/T20671.5-2006。IGB/T20671.5-2020非金属垫片材料分类体系及试验方法第5部分：垫片材料蠕变松弛率试验方法1范围GB/T20671的本部分规定了非金属垫片材料蠕变松弛率测定的原理、仪器设备、样品、试验步骤、梢密度及试验报告。本部分适用于GB/T20671.1规定的1型、5型和7型材料的糯变松弛率的测定。其他型号的材料亦可参照采用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T20671.1非金属垫片材料分类体系及试验方法第1部分：非金属垫片材料分类体系3原理3.1试验方法A一般在室温下进行，应力由螺栓上标定过的应变计来测定，样品放置在两个平圆板之间受压，压力由紧扣圆板的螺栓和螺母提供。在试验中，从加载开始到试验结束，每隔一段时间读取一次应变显示器上的读数。应变显示器上的读数被换算成初始应力的百分数，然后绘出百分数与时间（以小时为单位）对数的关系曲线。在全部试验时间范围内，任何给定的时间的初始应力损失或松弛的百分率能够从曲线上查出。3.2试验方法B在室温或高温下进行，应力通过用千分表测量标定过的螺栓的长度变化来确定，样品放置在两个平圆板之间受压，压力由紧扣圆板的螺栓和螺母提供。在试验开始和试验结束时，分别测量螺栓的长度，计算出蠕变松弛率。4仪器设备4.1试验方法A4.1.1应变显示器。4.1.2计时器。4.13松弛率测定仪：包括两块平圆板（上、下各一块）、一根装有应变计的螺栓、一个螺母和一个推力轴承。如图1所示。4.1.4应变计：应变灵敏度系数(2.0士0.1)%的120电阻。应变计用来指示拉伸应变，应放置在抵消扭矩、温度、弯曲影响的适当位置。应变计装在螺栓的小直径上，距螺栓顶部约50.8mm。装有应变计的螺栓应标定。
