纺织品 机织物 单位长度质量和单位面积质量的测定 GBT 4669-2008.pdf

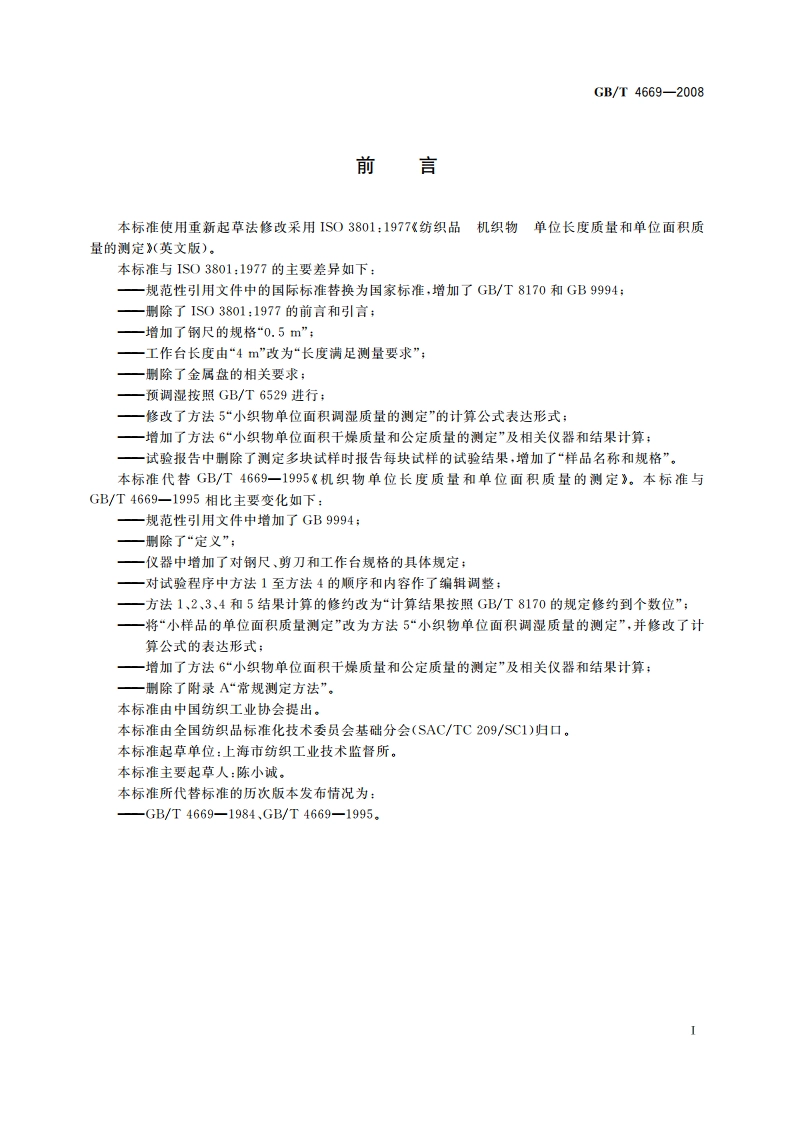

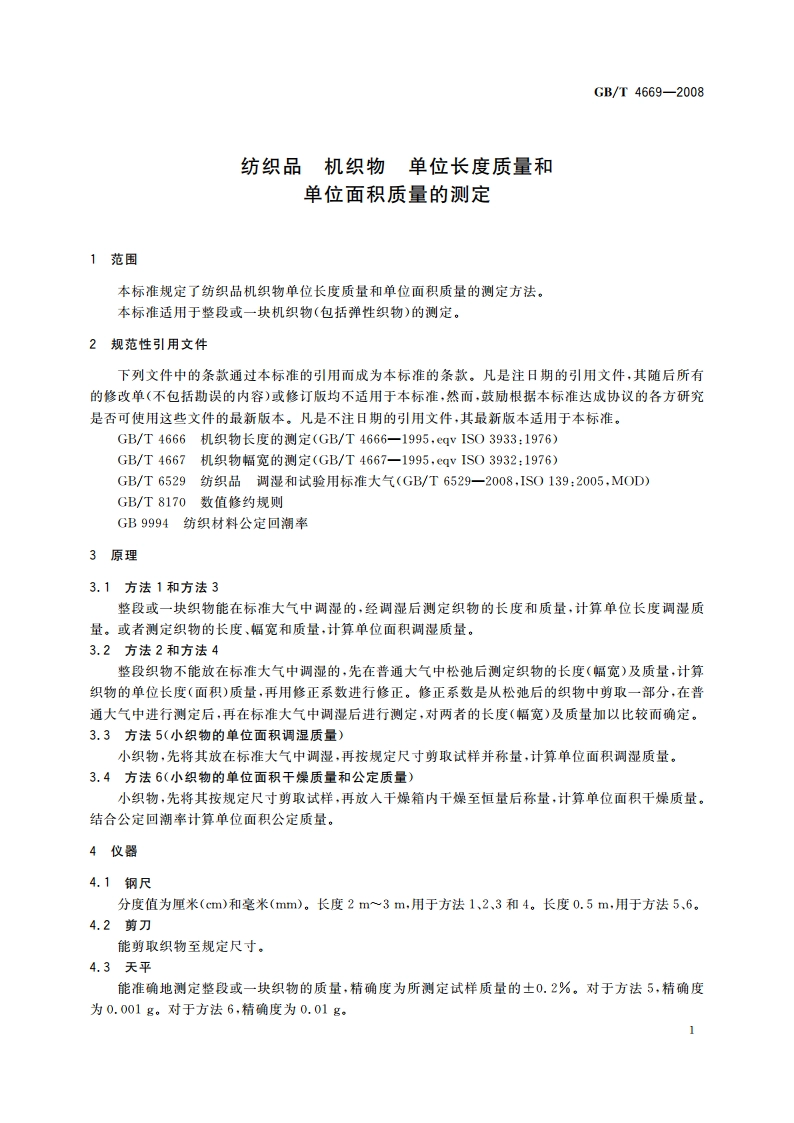

ICS59.080.30W 04GB中华人民共和国国家标准GB/T4669-2008代替GB/T46691995纺织品机织物单位长度质量和单位面积质量的测定Textiles-Woven fabrics-Determination of mass per unit length and mass per unit area(ISO 3801:1977,MOD)2008-08-06发布2009-06-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T4669-2008前言本标准使用重新起草法修改采用ISO3801:1977纺织品机织物单位长度质量和单位面积质量的测定（英文版）。本标准与IS03801:1977的主要差异如下：一规范性引用文件中的国际标准替换为国家标准，增加了GB/T8170和GB9994:一明除了1S03801:1977的前言和引言：一增加了钢尺的规格“0.5m”:工作台长度由“4m”改为“长度满足测量要求”：一除了金属盘的相关要求；一顶调湿按照GB/T6529进行：修改了方法5“小织物单位面积调湿质量的测定”的计算公式表达形式：一增加了方法6“小织物单位面积干燥质量和公定质量的测定”及相关仪器和结果计算：一试验报告中删除了测定多块试样时报告每块试样的试验结果，增加了“样品名称和规格”。本标准代楷GB/T4669一1995机织物单位长度质量和单位面积质量的测定。本标准与GB/T4669一1995相比主要变化如下：一规范性引用文件中增加了GB9994:一明除了“定义”；一仪器中增加了对钢尺、剪刀和工作台规格的具体规定：一对试验程序中方法1至方法4的顶序和内容作了编辑调整：一方法1、2、3、4和5结果计算的修约改为“计算结果按照GB)T8170的规定修约到个数位”，一将“小样品的单位面积质量测定”改为方法5“小织物单位面积调湿质量的测定”，并修改了计算公式的表达形式：一增加了方法6“小织物单位面积干燥质量和公定质量的测定”及相关仪器和结果计算：一删除了附录A“常规测定方法”。本标准由中国纺织工业协会提出。本标准由全国纺织品标准化技术委员会基础分会(SAC/TC209/SC1)归口。本标准起草单位：上海市纺织工业技术监督所。本标准主要起草人：陈小诚。本标准所代替标准的历次版本发布情况为：-GB/T4669-1984、GB/T4669-1995,GB/T4669-20084.4工作台表面光滑平整，宽度大于所测定织物的幅宽，长度满足测定要求。4.5切割器精确度为土1%，能切割10cm10cm的方形试样或面积为100cm2的圆形试样。4.6通风式干燥箱通风型式可以是压力型或对流型。具有恒温控制装置，能控制温度105C士3C。干燥箱可以连有天平。4.7称量容器箱内热称使用金属烘篮，箱外冷称使用密封防潮罐。4.8干燥器箱外称量时放置称量容器，内存干燥剂。5调湿和试验用标准大气纺织品的调湿和试验用大气采用GB/T6529规定的标准大气。6试验程序6.1预调湿织物应当从干态（进行吸湿平衡）开始达到平衡，否则要按照GB/T6529进行预调湿，6.2去边如果织物边的单位长度（面积）质量与身的单位长度（面积）质量有明显差别，在测定单位面积质量时，应使用去除织物边以后的试样，并且应根据去边后试样的质量、长度和幅宽进行计算。6.3方法1：能在标准大气中调湿的整段和一块织物的单位长度质量的测定6.3.1整段织物按照GB/T4666测定整段织物在标准大气中的调湿后长度，然后称量（在标准大气中）。若测定整段织物的长度既不可能也没有必要，也可以按照6.3.2对长度至少0.5m、宜为3m4m的织物进行测定，最好从整段织物中段取样。6.3.2一块织物6.3.2.1与织物边垂直且平行地剪取整幅织物。织物的长度至少0.5m,宜为3m4m。6.3.2,2按照GB/T4666测定织物在标准大气中的调湿后长度，然后称量（在标准大气中），6.4方法2：不能在标准大气中调湿的整段织物的单位长度质量的测定按照GB/T4666测定整段织物在普通大气中松弛后的长度，在普通大气中称量。再从整段织物中段剪取长度至少1m、宜为3m4m的整幅织物（一块织物），在普通大气中测定其长度和质量。测定普通大气中整段织物的长度、质量和一块织物的长度、质量要同时进行，以使其受到大气温度和湿度突然变化的影响降到最低。然后再按照6.3.2.2测定一块织物在标准大气中调湿后的长度和质量。6.5方法3：能在标准大气中调湿的整段和一块织物的单位面积质量的测定6.5.1整段织物按照6,3.1和GB/T4667测定整段织物在标准大气中调湿后的长度、质量和幅宽。6.5.2一块织物按照6.3.2和GB/T4667测定一块织物在标准大气中调湿后的长度、质量和幅宽。6.6方法4：不能在标准大气中调湿的整段织物的单位面积质量的测定使用方法2(6.4)，并按照GB/T4667测定在普通大气中松弛后整段和一块织物的长度、幅宽和质量以及在标准大气中调湿后一块织物的长度、幅宽和质量。GB/T4669-20086.7方法5：小织物的单位面积调湿质量的测定6.7.1样品从织物的非边且无褶皱部分剪取有代表性的样品5块（或按其他规定），每块约15cm15cm。若因大花型中含有单位面积质量明显不同的局部区域时，要选用包含此花型完全组织整数倍的样品。6.7.2程序按照6.1预调湿样品。然后将样品无张力地放在标准大气中调湿至少24h使之达到平衡。将每块样品依次排列在工作台(4.4)上。在适当的位置上使用切割器(4.5)切割10cm10cm的方形试样或面积为100cm2的圆形试样，也可以剪取满足6.7.1要求包含大花型完全组织整数倍的矩形试样，并测定试样的长度和宽度。对试样称量，精确至0.001g。确保整个称量过程试样中的纱线不损失。6.8方法6：小织物的单位面积干燥质量和公定质量的测定6.8.1样品按照6.7.1剪取样品。6.8.2程序6.8.2.1剪样将每块样品依次排列在工作台(4.4)上。在适当的位置上使用切割器(4.5)切割10cm10cm的方形试样或面积为100cm2的圆形试样，也可以剪取满足6.7.1要求包含大花型完全组织整数倍的矩形试样，并测定试样的长度和宽度。6.8.2.2干燥6.8.2.2.1箱内称量法将所有试样一并放入通风式干燥箱(4.6)的称量容器(4.7)内，在105C3C下干燥至恒量（以至少20min为间隔连续称量试样，直至两次称量的质量之差不超过后一次称量质量的0.20%)。6.8.2.2.2箱外称量法把所有试样放在称量容器(4.7)内，然后一并放入通风式干燥箱(4.6)中，敞开容器盖，在105C3C下干燥至恒量（以至少20min为间隔连续称量试样，直至两次称量的质量之差不超过后一次称量质量的0.20%)。将称量容器盖好，从通风式干燥箱移至干燥器(4.8)内，冷却至少30min至室温。6.8.2.3称量6.8.2.3.1箱内称量法称量试样的质量，精确至0.01g。确保整个称量过程试样中的纱线不损失。注：称量容器(4.7)的质量在天平中已去皮。6.8.2.3.2箱外称量法分别称取试样连同称量容器(4.7)以及空称量容器(4.7)的质量，精确至0.01g。确保整个称量过程试样中的纱线不损失。7结果计算7.1方法1和方法3按式(1)和式(2)计算单位长度调湿质量和单位面积调湿质量：路.(1)ms-LeXWe(2)式中：m经标准大气调湿后整段或一块织物的单位长度调湿质量，单位为克每米(g/m);3
