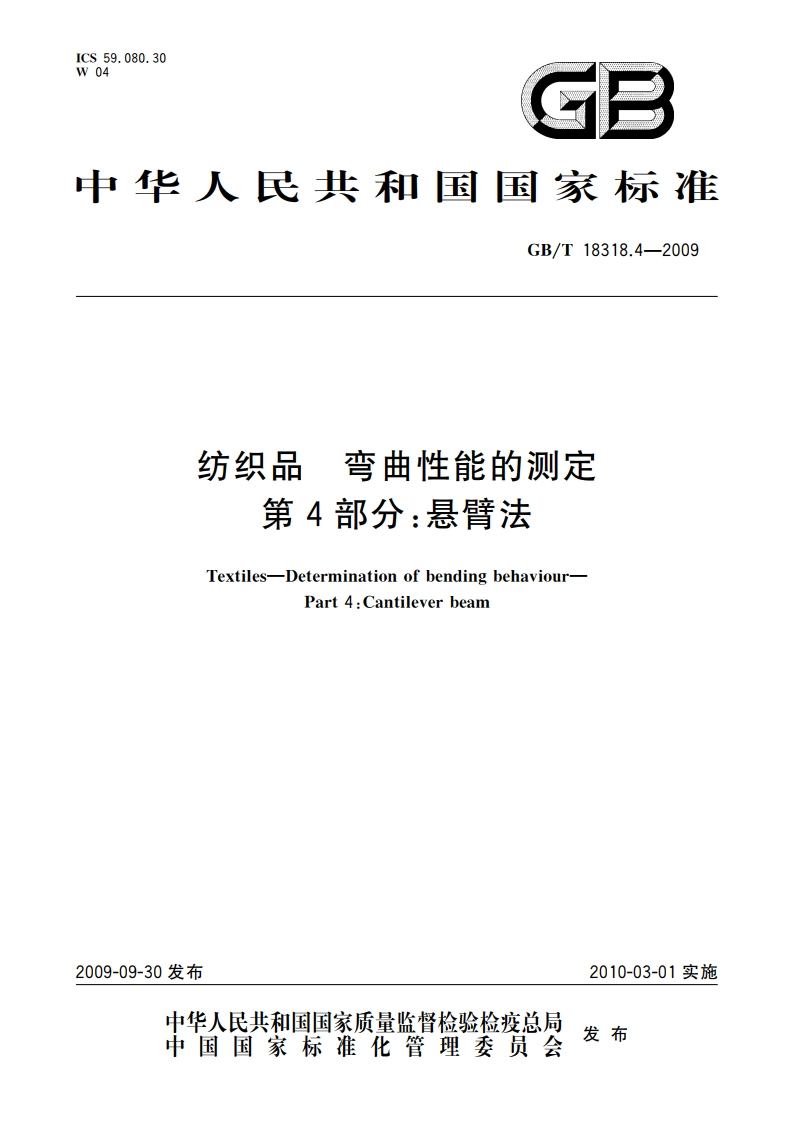

纺织品 弯曲性能的测定 第4部分:悬臂法 GBT 18318.4-2009.pdf
下载文档

ID:2434883

大小:656.71KB

页数:6页

格式:PDF

时间:2023-06-23

收藏 分享赚钱
温馨提示:
1. 部分包含数学公式或PPT动画的文件,查看预览时可能会显示错乱或异常,文件下载后无此问题,请放心下载。
2. 本文档由用户上传,版权归属用户,汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容,确认文档内容符合您的需求后进行下载,若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误,付费完成后未能成功下载的用户请联系客服处理。
网站客服:3074922707
纺织品 弯曲性能的测定 第4部分:悬臂法 GBT 18318.4-2009 弯曲 性能 测定 部分 悬臂 18318.4 2009

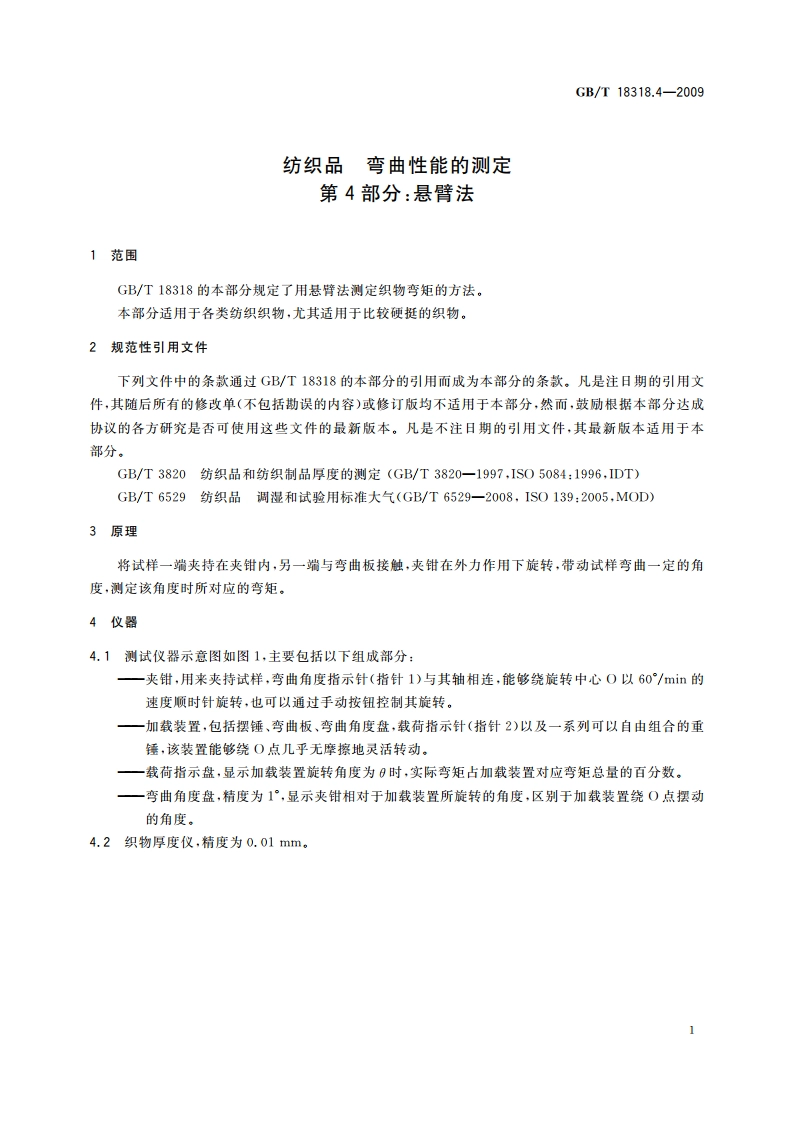

GB/T18318.4-2009纺织品弯曲性能的测定第4部分:悬臂法1范围GB/T18318的本部分规定了用悬臂法测定织物弯矩的方法。本部分适用于各类纺织织物,尤其适用于比较硬挺的织物。2规范性引用文件下列文件中的条款通过GB/T18318的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。GB/T3820纺织品和纺织制品厚度的则定(GB/T3820一1997,1S05084:1996,1DT)GB/T6529纺织品调湿和试验用标准大气(GB/T6529一2008,IS0139:2005,MOD)3原理将试样一端夹特在夹钳内,另一端与弯曲板接触,夹钳在外力作用下旋转,带动试样弯曲一定的角度,测定该角度时所对应的弯矩。4仪器4.1测试仪器示意图如图1,主要包括以下组成部分:一夹钳,用来夹持试样,弯曲角度指示针(指针1)与其轴相连,能够绕旋转中心O以60/min的速度顺时针旋转,也可以通过手动按钮控制其旋转。一加载装置,包括摆锤、弯曲板、弯曲角度盘,载荷指示针(指针2)以及一系列可以自由组合的重证,该装置能够绕0点几乎无摩擦地灵活转动。一载荷指示盘,显示加载装置旋转角度为0时,实际弯矩占加载装置对应弯矩总量的百分数。一弯曲角度盘,精度为1,显示夹钳相对于加载装置所旋转的角度,区别于加载装置绕O点摆动的角度。4.2织物厚度仪,精度为0.01mm。GB/T 18318.4-2009M=MXM.(1)100式中:M弯矩,单位为牛米(Nm);M载荷指示盘的读数;M载荷指示盘示数为100%时的弯矩总量,包括a1(摆锤和弯曲板对应的弯矩)和a2(重锤对应的弯矩)两部分,单位为牛米(Nm)。8.2分别计算各个方向弯矩的平均值,结果保留2位有效数字。9试验报告试验报告应包括以下内容:a)说明试验是按GB/T18318的本部分进行的;b)样品名称、编号、原料、主要规格等;c)仪器型号及试验环境条件;d)试样弯曲的角度;e)各个方向弯矩的平均值;任何偏离本部分的细节;g)试验日期。
