镀膜玻璃 第2部分：低辐射镀膜玻璃 GBT 18915.2-2002.pdf

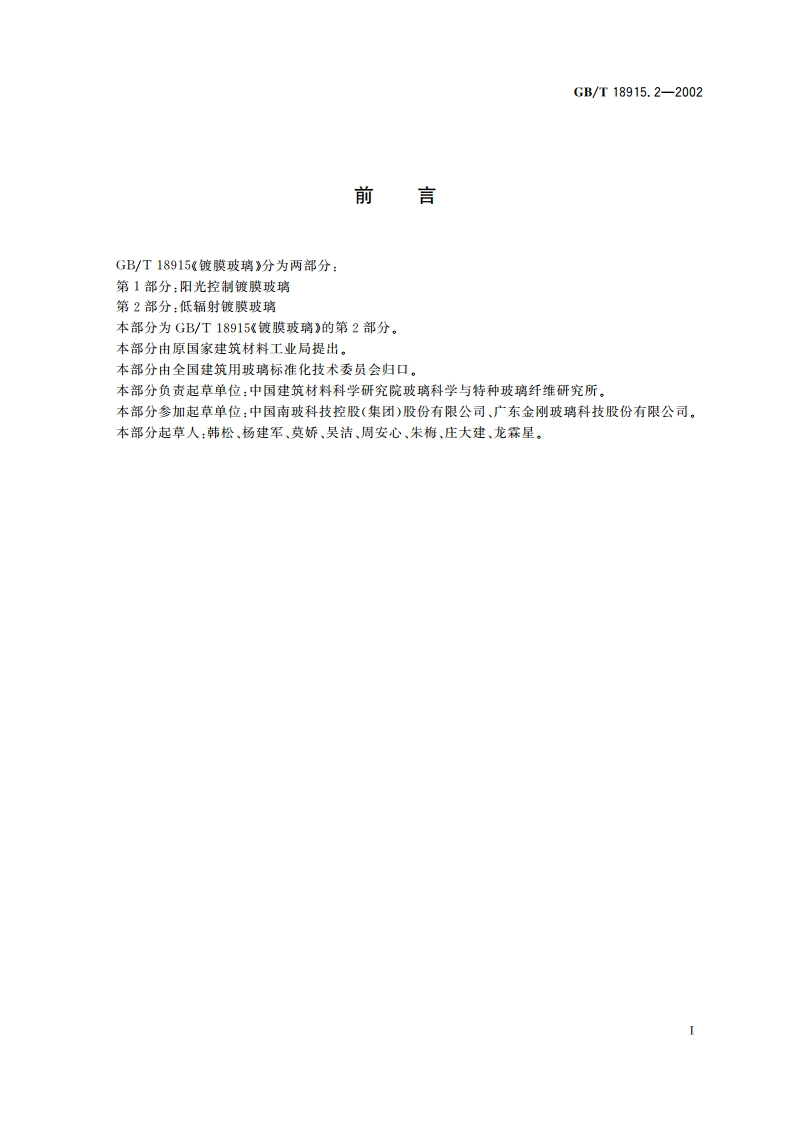

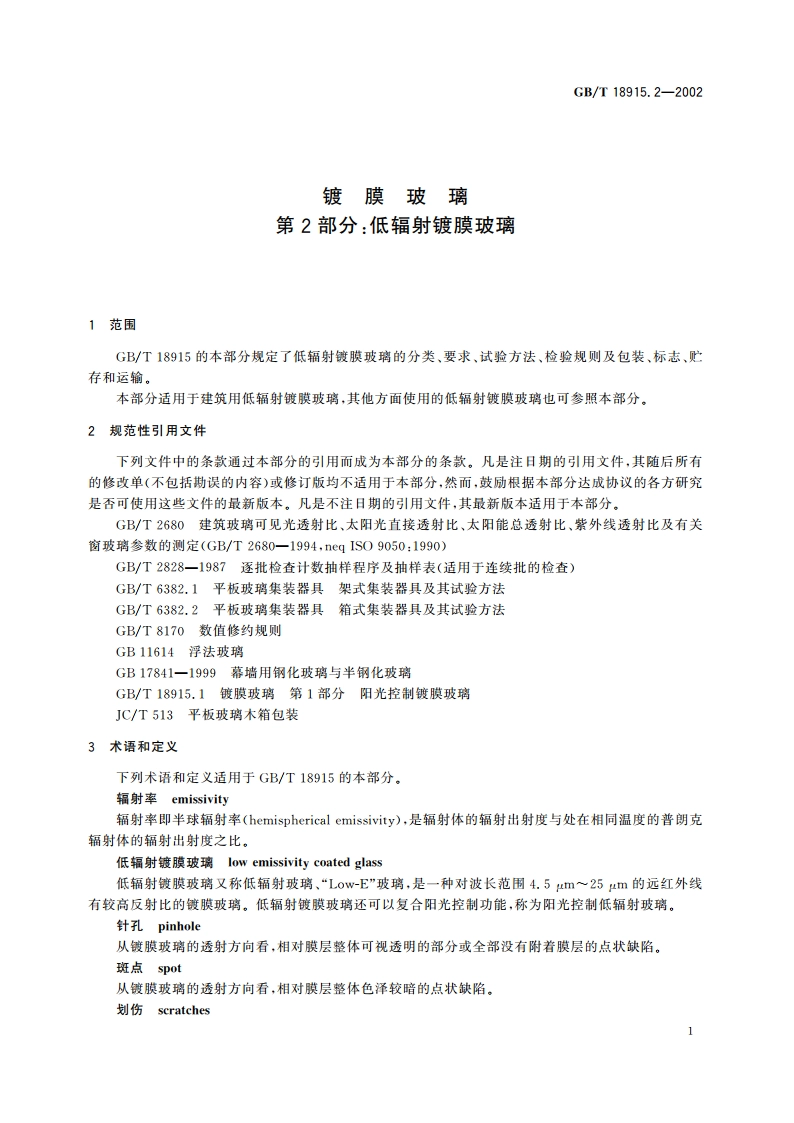

1CS81.040.20033B中华人民共和国国家标准GB/T18915.2一2002镀膜玻璃第2部分：低辐射镀膜玻璃Coated glass-Part2:low emissivity coated glass2002-12-17发布2003-06-01实施中华人民共和国国家质量监督检验检疫总局发布GB/T18915.2-2002表2低辐射镀膜玻璃的外观质量缺陷名称说明优等品合格品直径0.8mm不允许集中中部：3.0S,个，且任意两针孔之间的距离大于0.8mm直径1.2 mm不允许集中300mm.75mm边部：不允许集中针孔中部：不允许中部：3.0S,个：1.2mm直径2.5mm不允许不允许中部：不允许中部：5.0S,个1.0 mm直径2.5 mm75mm边部：2.0S.个75mm边部：6.0S,个斑点中部：1.0S,个2.5mm5.0mm不允许不允许0.1mm宽度0.3mm不限，划伤间距不得小于不允许膜面划伤长度60mm100 mm宽度0.3mm或长度60mm不允许不允许宽度0.5mm、长度60mm3.0S.条玻璃面划伤宽度0.5mm或长度60mm不允许不允许注1：针孔集中是指在100mm面积内超过20个注2：S是以平方米为单位的玻璃板面积，保留小数点后两位：注3：允许个数及允许条数为各系数与S相乘所得的数值，按GB/T8170修约至整数；注4：玻璃板的中部是指距玻璃板边缘75mm以内的区域，其他部分为边部，5.5弯曲度5.5.1低辐射镀膜玻璃的弯曲度不应超过0.2%。5.5.2钢化、半钢化低辐射镀膜玻璃的弓形弯曲度不得超过0.3%，波形弯曲度(mm/300mm)不得超过0.2%。5.6对角线差5.6.1低辐射镀膜玻璃的对角线差应符合GB11614标准的有关规定。5.6.2钢化、半钢化玻璃低辐射镀膜玻璃的对角线差应符合GB17841-1999标准的有关规定。5.7光学性能低辐射镀膜玻璃的光学性能包括：紫外线透射比、可见光透射比、可见光反射比、太阳光直接透射比、太阳光直接反射比和太阳能总透射比。这些性能的差值应符合表3规定。表3低辐射镀膜玻璃的光学性能要求单位为百分数项目允许偏差最大值（明示标称值）允许最大差值（未明示标称值）指标士1.53.0注：对于明示标称值（系列值）的产品，以标称值作为偏差的基准，偏差的最大值应符合本表的规定；对于未明示标称值的产品，则取三块试样进行测试，三块试样之间差值的最大值应符合本表的规定，3
