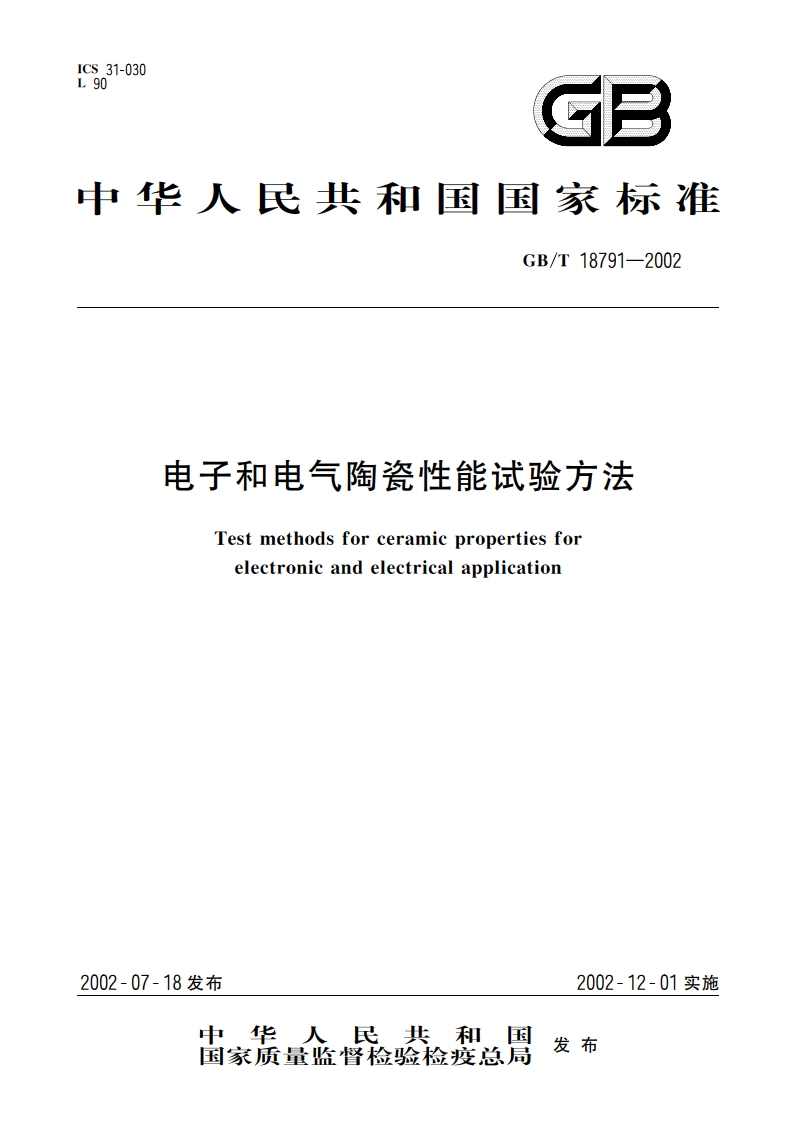

电子和电气陶瓷性能试验方法 GBT 18791-2002.pdf

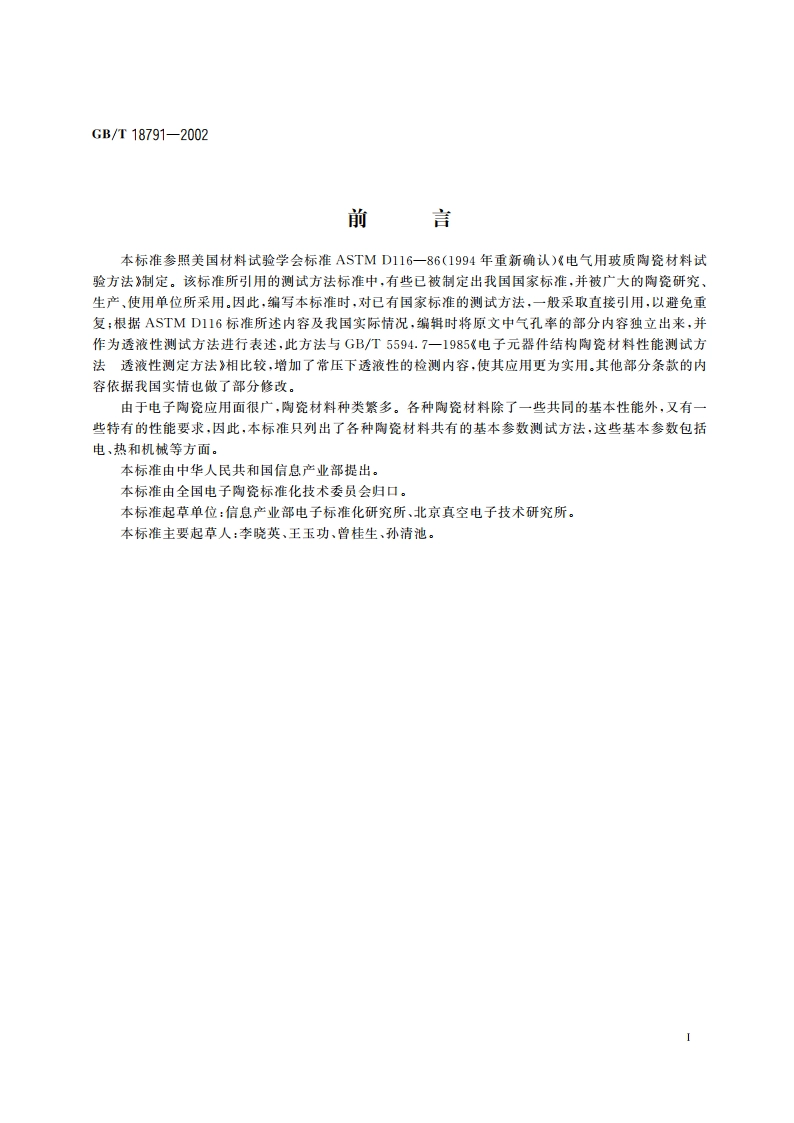

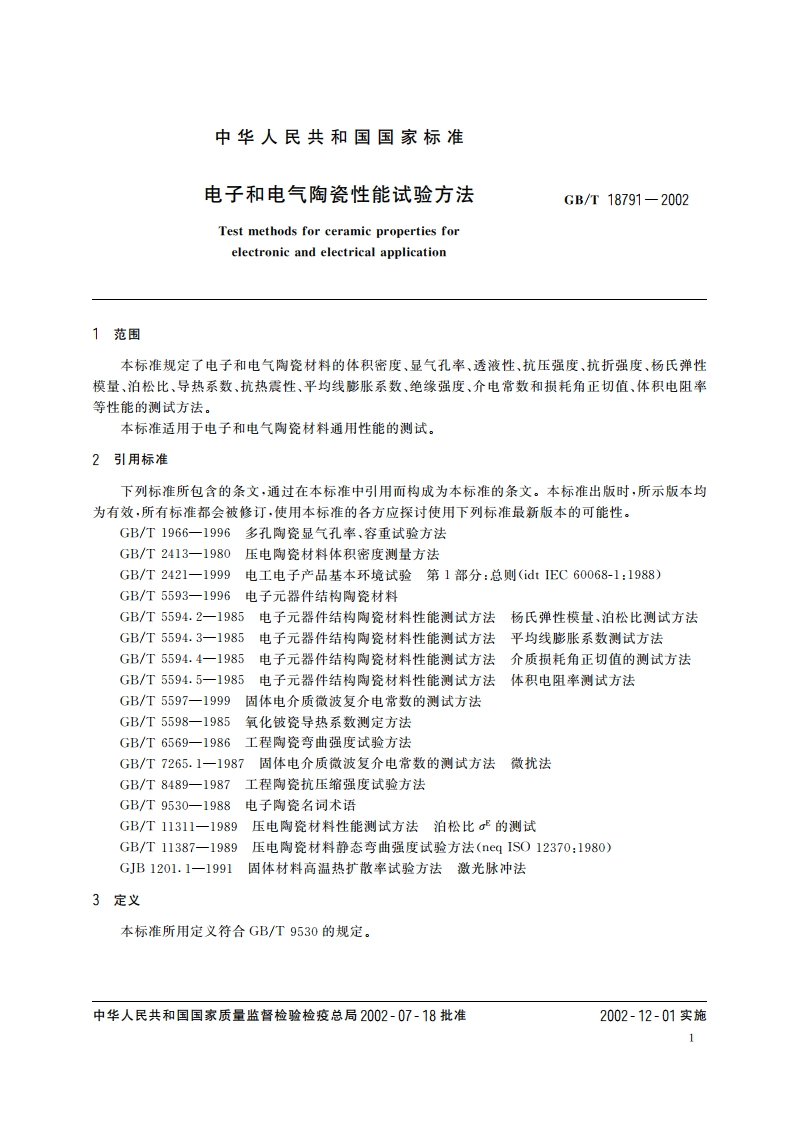

GB/T18791-20024试验条件本标准未特殊规定时，所有试验应按GB/T2421中所规定的试验的标准大气条件下进行：温度：15C35C,相对湿度：45%75%，气压：86kPa106kPa。5体积密度的测试按GB/T2413的规定进行。6显气孔率的测试对多孔陶瓷材料其气孔率按GB/T1966的规定进行。7透液性测试7.1加压透液性测试7.1.1试剂及装置a)试剂在1L浓度为50%的试剂级酒精中加入1g碱性品红；b)装置能够获得规定压力并保持规定时间的任何压力容器。7.1.2试验样品样品应是从陶瓷本体上新截取的、清洁的、且表面无明显裂纹的、任意形状的试样，试样至少有75%的面积无釉或其他表面处理。7.1.3试验步骤a)将样品完全浸入到装有品红溶液的压力容器中；b)施加28(110%)MPa的压力，并保持15 h;或者70(110%)MPa的压力，并保持6 h;c)在试验压力施加完毕后，将样品取出冲洗干净并充分干燥；破碎后，立即进行目视检查；d)透液性是样品通过品红试剂渗透到陶瓷体后，能够用肉眼可观察到的程度来表示。7.1.4报告a)所施加的压力及其时间；b)根据7.1.3中d)条检验的观察结果的描述。7.2常压透液性测试7.2.1试剂和装置a)试剂同7.1.1条a);b)装置适当的开放式容器。7.2.2试验样品同7.1.2条。7.2.3试验步骤a)将试验样品完全浸入到装有品红溶液的开放式容器中；b)浸入时间不少于5 min,然后将样品取出冲洗并充分干燥；c)破碎后，立即进行目测；d)透液性是样品通过品红试剂渗透到陶瓷体后，能够用肉眼可观察到的程度来表示。制作样品而形成的小裂缝的任何渗透可忽略不计。7.2.4报告根据7.2.3中d)条检验的观察结果的描述。2
