电子元器件结构陶瓷材料性能测试方法 透液性测定方法 GBT 5594.7-1985.pdf

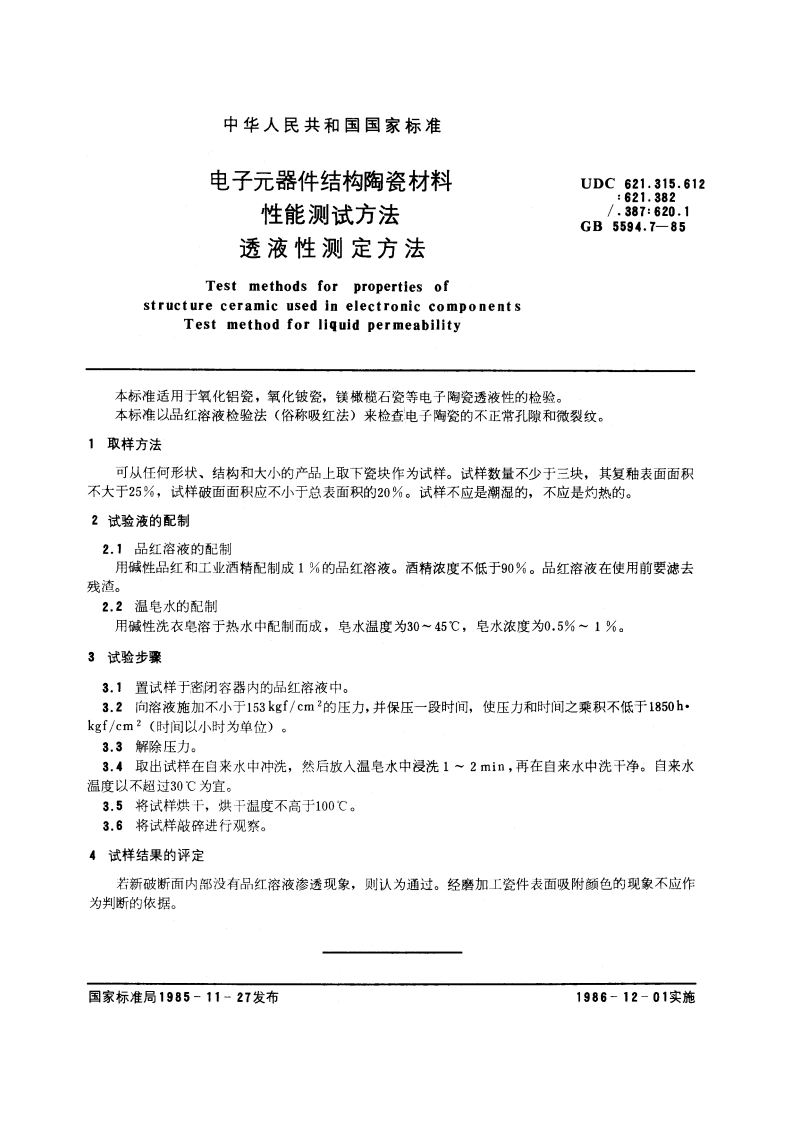

中华人民共和国国家标准电子元器件结构陶瓷材料UDC621.315.612:621.382性能测试方法/.387:620.1GB5594.7-85透液性测定方法Test methods for properties ofstructure ceramic used in electronic componentsTest method for liquid permeability本标准适用于氧化铝瓷，氧化铍瓷，镁橄榄石瓷等电子陶瓷透液性的检验。本标准以品红溶液检验法（俗称吸红法）来检查电子陶瓷的不正常孔隙和微裂纹。1取样方法可从任何形状、结构和大小的产品上取下瓷块作为试样。试样数量不少于三块，其复釉表面面积不大于25%，试样破面面积应不小于总表面积的20%。试样不应是潮湿的，不应是灼热的。2试验液的配制2.1品红溶液的配制用碱性品红和工业酒精配制成1%的品红溶液。酒精浓度不低于90%。品红溶液在使用前要滤去残渣。2.2温皂水的配制用藏性洗衣皂溶于热水中配制而成，皂水温度为3045，皂水浓度为0.5%1%。3试验步骤3.1置试样于密闭容器内的品红溶液中。3.2向溶液施加不小于153kgf/cm2的压力，并保压一段时间，使压力和时间之乘积不低于1850hkgf/cm2(时间以小时为单位)。3.3解除压力。3.4取出试样在自来水中冲洗，然后放入温皂水中浸洗12min,再在自来水中洗干净。自来水温度以不超过30为宜。3.5将试样烘千，烘干温度不高于100。3.6将试样敲碎进行观察。4试样结果的评定若新破断面内部没有品红溶液渗透现象，则认为通过。经磨加工瓷件表面吸附颜色的现象不应作为判断的依据。国家标准局1985-11-27发布1986-12-01实施
