钢的应变时效敏感性试验方法 (夏比冲击法) GBT 4160-1984.pdf

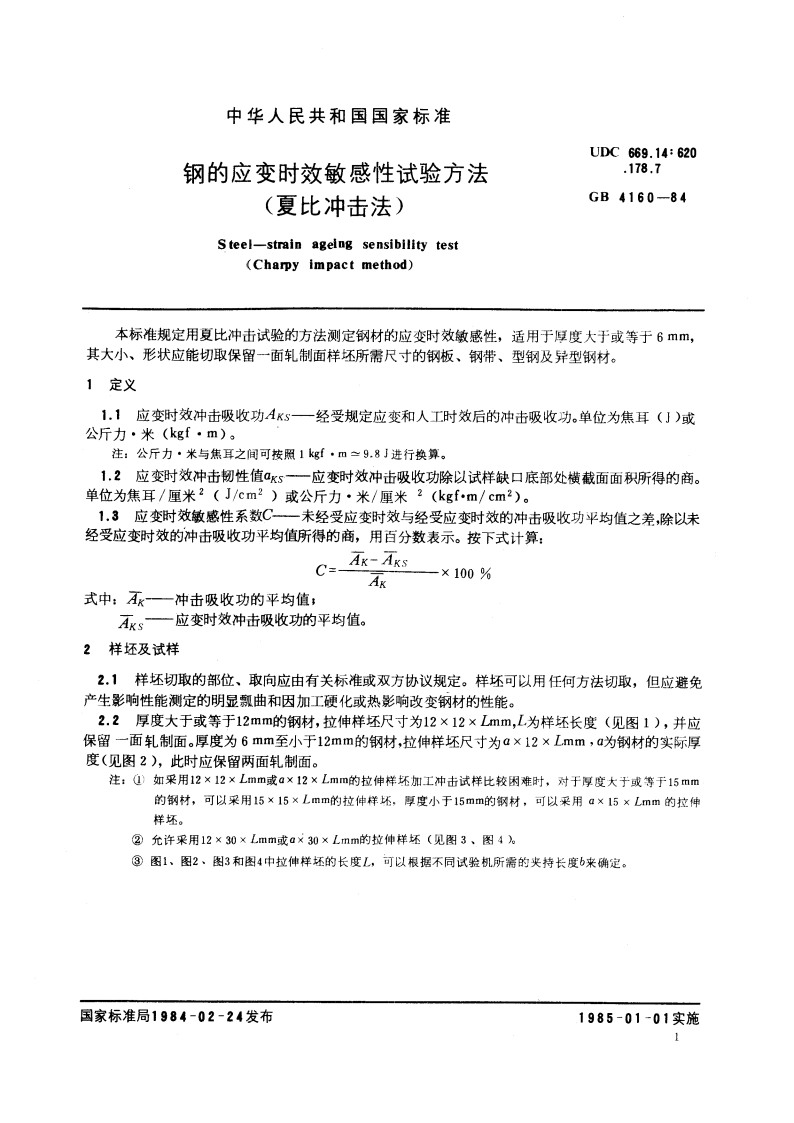

GB4160-84101701012L图11017010L图2121012010L图3需61012010L图42.3当试验机具有足够能力时，对于厚度大于12mm的钢材，亦允许采用a12Lmm或a15Lmm的拉伸样坯。2.4厚度大于或等于12mm的钢材，压缩样坯的尺寸为121257mm(见图5)，并应保留一面轧制面。厚度为6mm至小于12mm的钢材，压缩样坯的尺寸为a1257mm(见图6)，此时应保留两面轧制面。注：如采用121257mm或a1257mm的压缩样坯加工冲击试样比较困难时，对于厚度大于或等于15mm的2GB4160-84钢材，可以采月151557m的E缩样坯，鲜度小于15mm的钢材，可以采月a1557mm的压缩样还。377图5图62.5试样采用GB229-84金属夏比(U型缺口)冲击试验方法中规定的尺寸为101055mm、7.51055mm和51055mm带有2mm深型缺口的冲击试样，并应根据钢材厚度尽量采用其中尺寸较大的试样。如有关标准或双方协议规定，可以根据钢材厚度分别采用GB2106一80金属夏比(V型缺口)冲击试验方法中规定的尺计为101055mm、7.51055mm和51055mm带有V型缺口的冲击试样。由未经受应变的钢材和经受应变的样坏上所切取的试样，均应根据钢材的厚度保留其轧制面，而且冲击试样缺口轴线应垂直于轧制面。试样在样坏上切取的部位如图1至图6所示。3试验要求3.1一般均应采用拉伸应变，拉伸时样还的夹持应尽量使其纵抽与试验机拉力中心保持一致，试验机夹头到标距两端的距离不应小于10mm,拉伸速度应控制在GB228一76金属拉力试验法规定屈服后的拉伸速度以内。一般低碳钢的残余应变量应为10%，低合金钢应为5%，其偏差均为0.5%。亦可按照有关标准或双方协议规定执行。3.2根据有关标准或双方协议规定，允许采用压缩应变压缩时应垂直于样坯轧制面缓慢施加压力，直到获得与3.1条规定相一致的残余应变量。3.3经过应变的样坏，应按照2.5条规定的类型和尺寸加工相应的冲击试样。当测定应变时效敏感性系数时，未经受应变时效的冲击试样类型和尺寸必须与经受应变时效的冲击试样一致。3.4经受应变后所制备的冲击试样，应在25010C下均匀加热，并在该温度下保温一小时（人工时效)，然后在空气中冷却至室温。亦可根据有关标准或双方协议规定的条件进行人工时效。3雨允许用应变后截断的样坏或磨光之前的试样进行人亡时效。3.6当有关标准或双方协议未作具体规定时，测定应变时效冲击吸收功或应变时效冲击韧性值一般不应少于三个冲击试样。测定应变时效敏感性系数一般不应少于六个试祥；其中三个为末经受应变时效状态的，另外三个为应变时效状态的。3.7冲击试验均应按照GB229一84或GB2106一80规定的方法和条件进行：测定应变时效敏感性系数时，未经受应变时效与经受应变时效状态的冲击试验，应在同一台冲击试验机上进行。3.8由U型缺口标准冲击试样得出的试验结果，应变时效冲击吸收功用AkUs表示、应变时效冲击韧性值用aas表示、应变时效敏感性系数用C:表示。由V型缺口标准冲击试样得出的试验结果，相应用AKPS、aKws、Cr表示。3.9试验报告应包括：应变时效冲击吸收功AKs或应变时效冲击韧性值aKS、应变时效敏感性系数C和末经受应变时效状态的冲击吸收功AK。如遇下列情况应在试验报告中注明：3
