电声学 绘制频率特性图和极坐标图的标度和尺寸 GBT 3769-2010.pdf

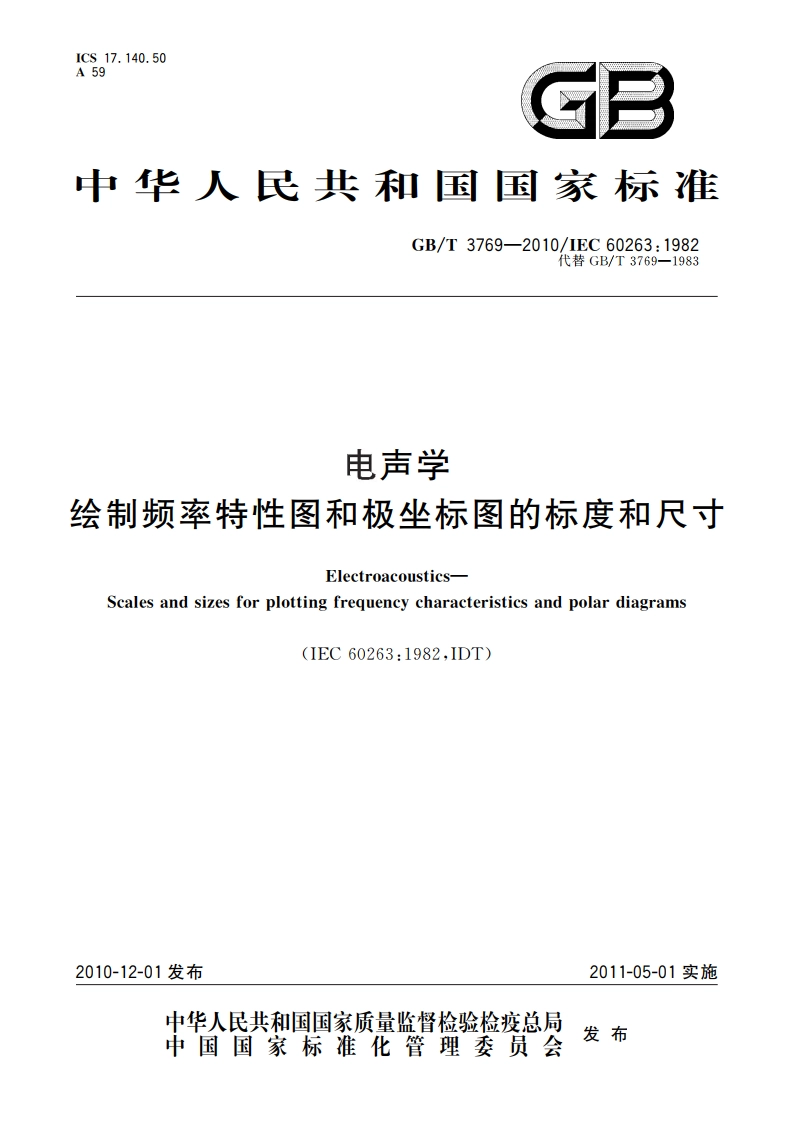

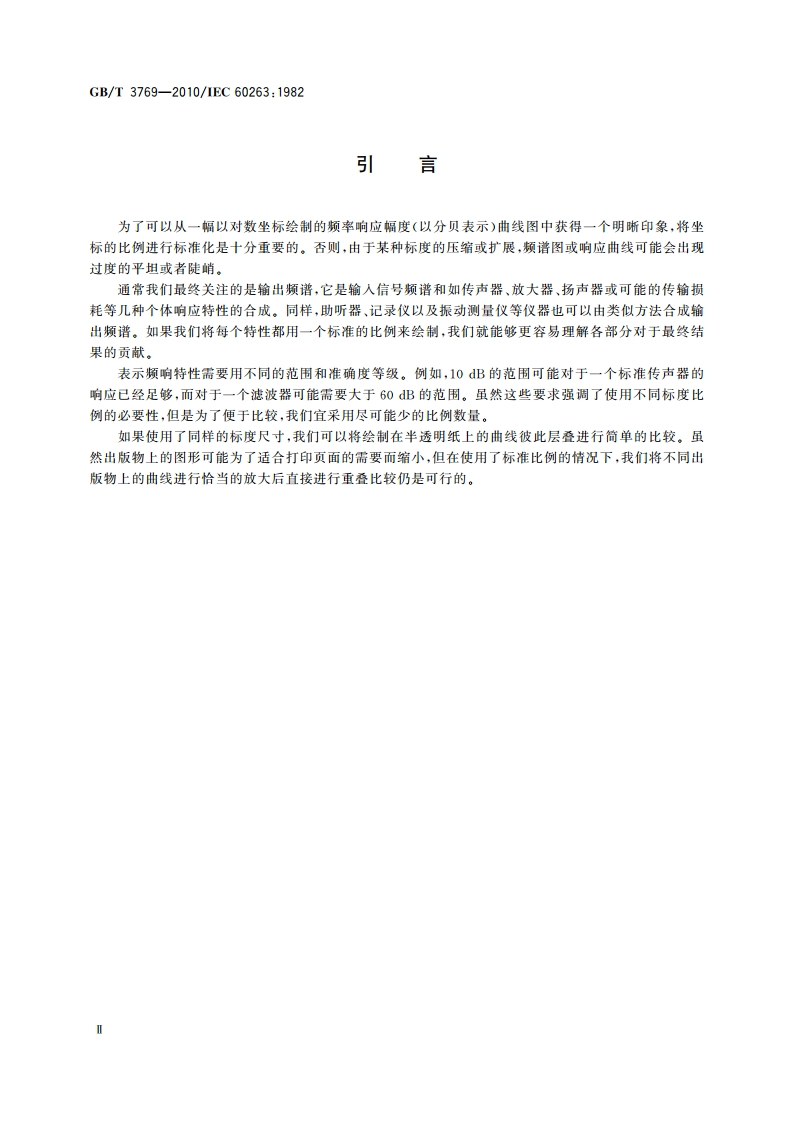

ICS17.140.50A59中华人民共和国国家标准GB/T3769-2010/1EC60263:1982代替GB/T3769一1983电声学绘制频率特性图和极坐标图的标度和尺寸Electroacoustics-Scales and sizes for plotting frequency characteristics and polar diagrams(IEC60263:1982,IDT)2010-12-01发布2011-05-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T 3769-2010/IEC 60263:1982附录A(资料性附录)本标准规定要求的示例图A.1、图A.2和图A.3分别为本标准规定的三种标度比例的原图示例。示例由实际数据绘制而成，但并不限定使用例图中任一特定标度比例来绘制特性图。为方便起见，我们分别用1mm、2mm和5mm来表示1dB,这样，50mm的长度分别对应50dB、25dB和10dB,同时此长度对应相等于10：1频率比的对数标度长度。应注意到，图A.1和图A.3以5mm表示1/3oct,其垂直刻度线是等间隔的，因此允许采用线性图纸。图A.4为符合本标准的极坐标例图，表示在地面上距飞机150m处的声级。用2mm表示1dB,并且用50dB级差规定参考圆半径，因此参考圆半径为100mm。绘制的最大声级为118dB,并且距该最大声级5dB范围内的10dB的倍数为120dB,这样参考圆表示的声级为120 dB。图A.5为符合本标准的极坐标例图，表示距号筒扬声器给定距离处8000Hz频率、相对于轴向响应的指向性响应。用4mm表示1dB,并用25dB级差规定参考圆半径，因此参考圆半径为100mm。通常参考圆表示0dB相对级。参考圆直径为200mm,这样，全圆指向性图足够小，恰能在A4大小的纸上复制出来。对于稍微超出由参考圆表示级的那些级，可以绘制在参考圆外的额外部分，如例图中的顶部和底部。2
