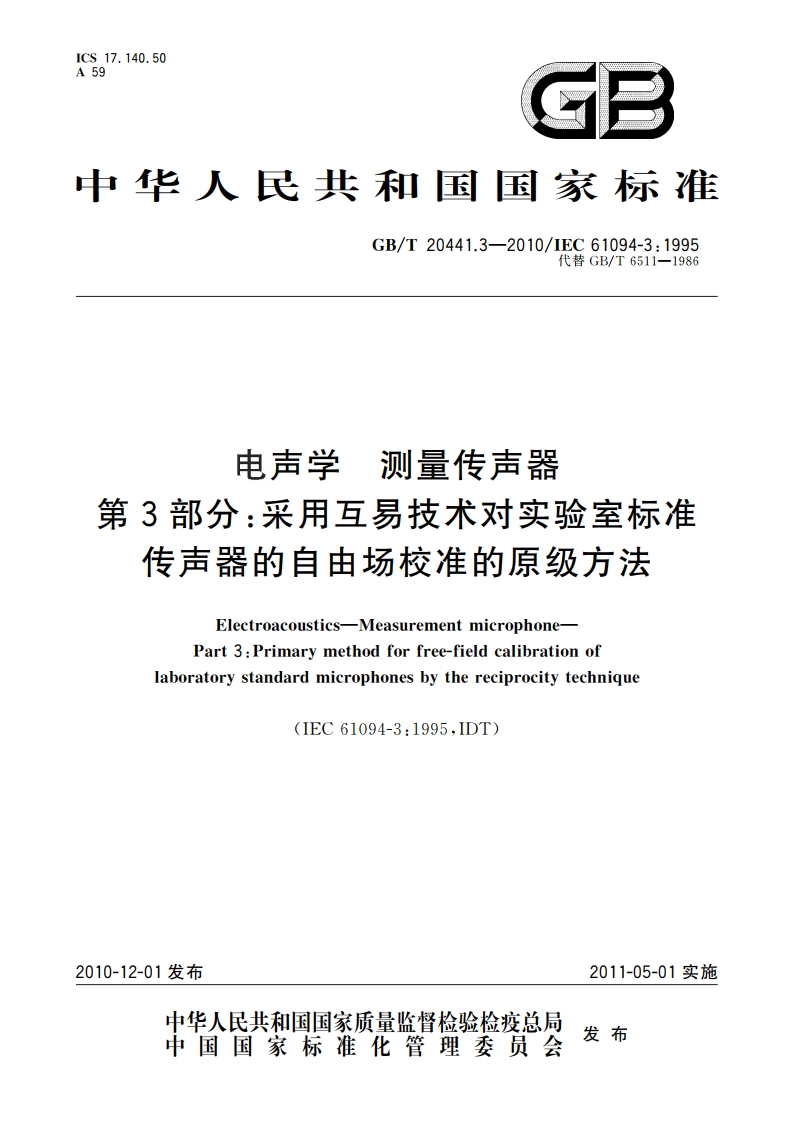

电声学 测量传声器 第3部分：采用互易技术对实验室标准传声器的自由场校准的原级方法 GBT 20441.3-2010.pdf

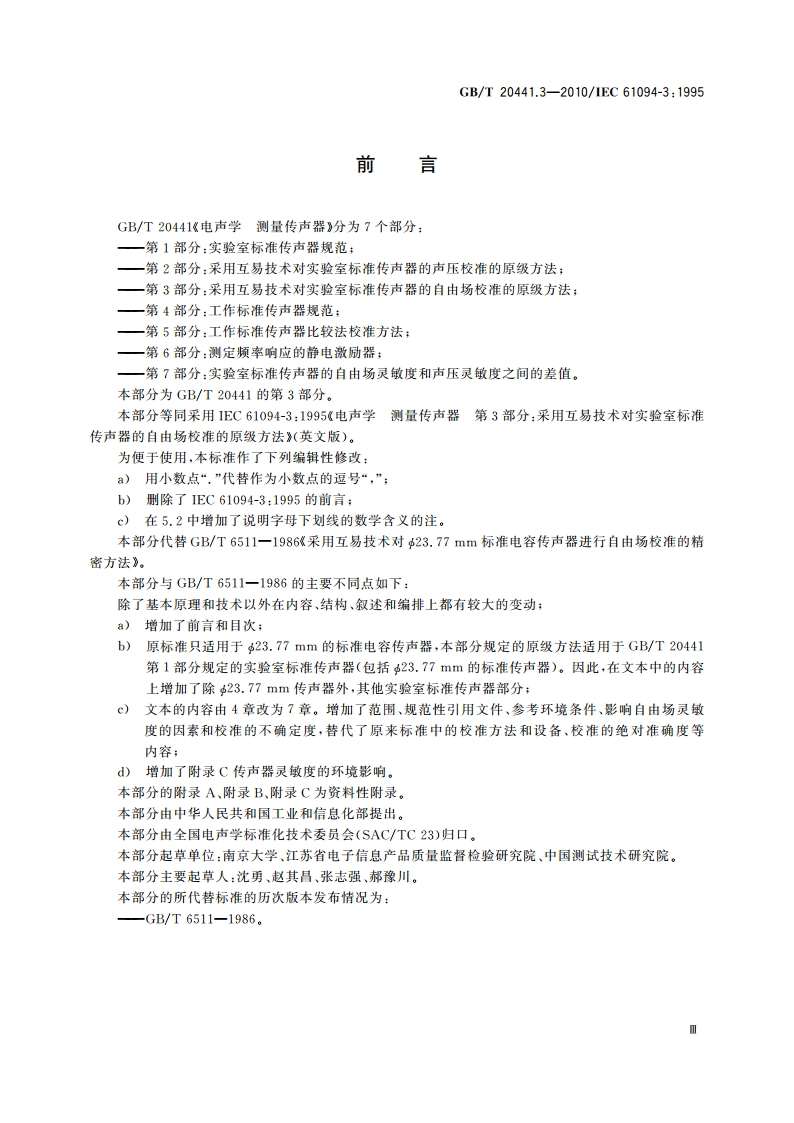

GB/T20441.3-2010/1EC61094-3:1995前言GB/T20441X电声学测量传声器分为7个部分：一第1部分：实验室标准传声器规范：一第2部分：采用互易技术对实险室标准传声器的声压校准的原级方法：一第3部分：采用互易技术对实验室标准传声器的自由场校准的原级方法：一第4部分：工作标准传声器规范：一第5部分：工作标准传声器比校法校淮方法：一第6部分：测定频率响应的静电激励器：一第？部分：实验室标准传声器的自由场灵敏度和声压灵敏度之间的差值。本部分为GB/T20441的第3部分。本部分等同采用1EC61094-3:1995电声学测量传声器第3部分：采用互易技术对实验室标准传声器的自由场校准的原级方法（英文版）。为便于使用，本标准作了下列编辑性修改：)用小数点“.”代替作为小数点的逗号“，”；b)删除了IEC61094-3:1995的前言；c)在5.2中增加了说明字母下划线的数学含义的注。本部分代替GB/T6511一1986采用互易技术对23.77mm标准电容传声器进行自由场校准的精密方法。本部分与GB/T6511一1986的主要不同点如下：除了基本原理和技术以外在内容、结构、叙述和编排上都有较大的变动：a)增加了前言和目次；b)原标准只适用于23.77mm的标准电容传声器，本部分规定的原级方法适用于GB/T20441第1部分规定的实验室标准传声器（包括23.77mm的标准传声器）。因此，在文本中的内容上增加了除623.77mm传声器外，其他实脸室标准传声器部分；)文本的内容由4章改为？章。增加了范围、规范性引用文件、参考环境条件、影响自由场灵敏度的因素和校准的不确定度，替代了原来标准中的校准方法和设备、校淮的绝对准确度等内容；d)增加了附录C传声器灵敏度的环境影响。本部分的附录A、附录B、附录C为资料性附录。本部分由中华人民共和国工业和信息化部提出。本部分由全国电声学标准化技术委员会(SAC/TC23)归口，本部分起草单位：南京大学、江苏省电子信息产品质量监督检验研究院、中国测试技术研究院。本部分主要起草人：沈勇、赵其昌、张志强、郝豫川。本部分的所代替标准的历次版本发布情况为：-GB/T6511-1986。GB/T20441.3-2010/1EC61094-3:1995电声学测量传声器第3部分：采用互易技术对实验室标准传声器的自由场校准的原级方法1范围GB/T20441的本部分规定了测定自由场灵敏度的原级方法，以建立在自由场条件下可再现的和准确的声压测量的基础。本部分适用于满足GB/T20441.1要求的实验室标准传声器。校准方法的原理适用于其他类型的传声器。特别是，当安装有规定的转接器，符合GB/T20441.1要求的传声器可以将转接器除去，按照本部分进行校准。本部分适用于具有高阅历的技术人员和特殊要求的实验室。2规范性引用文件下列文件中的条款通过GB/T20441的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版木。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T17247.1一2000声学户外声传播衰诚第1部分：大气声吸收的计算（qv1S09613-1:1993)GB/T20441.1一2010电声学测量传声器第1部分：实验室标准传声器规范(IEC61094-1:2000,IDT)SJ/T10444一1993电声学术语(eqv IEC60050(801):1984 Acoustics and Electro-acoustics)1EC60027-2:1972用于电子技术的字母符号第2部分：电信和电子EC61094-2:1992测量传声器第2部分：采用互易技术对实验室传声器的声压校准的原级方法ISO/1EC指南：1995测量不确定度的表述指南(GUM)3术语和定义GB/T20441.1一2010界定的以及下列术语和定义适用于本部分。3.1互易传声器reciprocal microphone线性无源的传声器，其开路的正向和逆向转移阻抗（见IEC60027-2:1972中206）在幅值上是相等的。3.2传声器自由场灵敏度的相位角phase angle of free-field sensitivity of a microphone对于一给定频率的正弦平面行波，在规定的声人射方向和在给定的环境条件下，开路电压和声压之间的相位角，与传声器不在时，它的声中心的位置有关。注：单位为度或孤度（或d),3.3传声器的声中心acoustic centre of a microphone对于发送传声器，给定频率的正弦信号和规定的方向和距离上的一个点，围绕这个点在小范围内观
