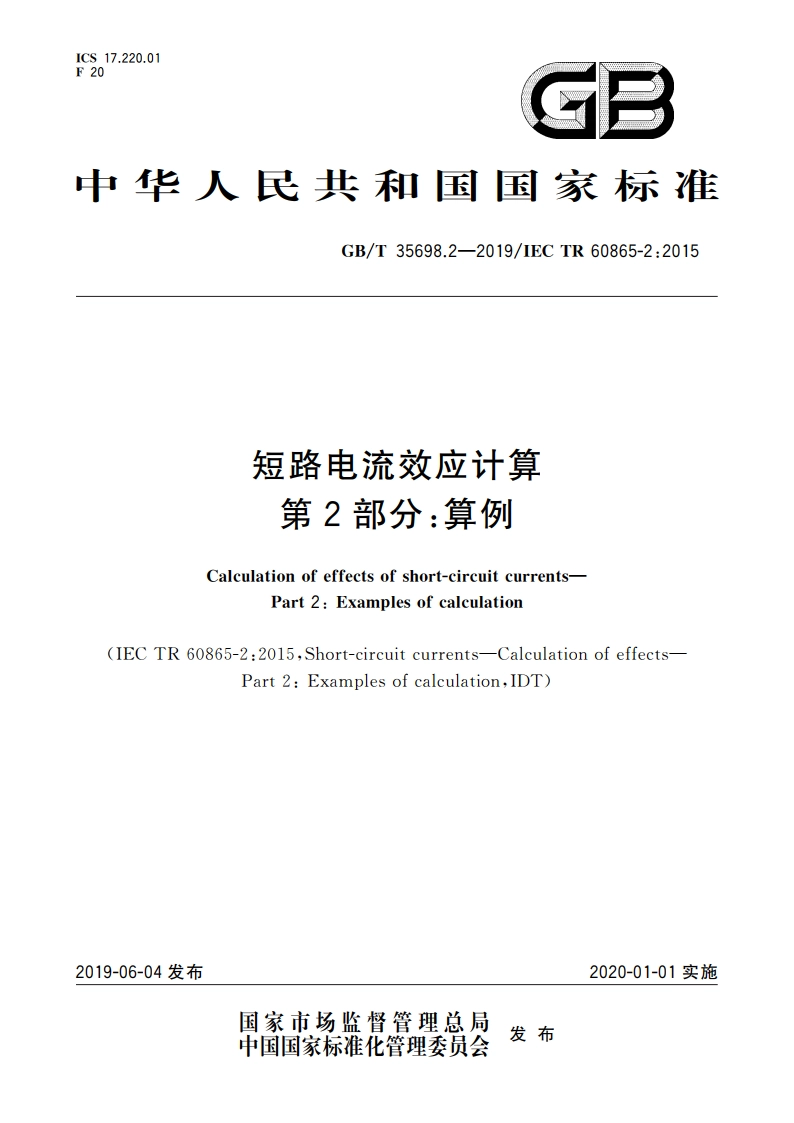

短路电流效应计算 第2部分：算例 GBT 35698.2-2019.pdf

GB/T35698.2-2019/1ECTR60865-2:2015短路电流效应计算第2部分：算例1范围GB/T35698的本部分是GB/T35698技术报告的组成部分，主要依据GB/T35698.1展示短路电流机械效应和热效应计算的应用过程。因此，本部分作为GB/T35698.1的补充，不影响GB/T35698.1标准化的计算过程。需特别注意以下儿点：a)本部分算例闸述如何根据GB/T35698.1以简明易懂的方式进行计算，而非用于验证计算机程序。b)公式末端括弧里的数字系指GB/T35698.1一2017中的公式编号。c)系统电压系指标称电压。d)计算结果均保留三位有效数字。)短路效应作为特殊荷载出现，附加到开关设备正常运行的机械荷载之上。因而在下面一些涉及硬导体的算例中，对可能的静态初始荷载也进行了计算。对于正常运行荷载和短路荷载，会使用不同的安全系数。这些系数的取值为推荐使用的典型值。但是依据采取的安全理念，也可能需要使用其他的安全系数。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T15544.1一2013三相交流系统短路电流计算第1部分：电流计算(1EC60909-0:2001,IDT)GB/T35698.1一2017短路电流效应计算第1部分：定义和计算方法(IEC60865-1:2011,IDT)3符号和单位符号和单位参考GB/T35698.1一2017。除此以外，还用到以下符号：F str.k静荷载（特征值）NFar.a静荷载（设计值）NFat.r.d由于静荷载产生的硬导体支座受力（设计值）Nh.hi绝缘子、支持件的高度mH.引接线子导线在下部固定点受力的水平分量NIk根据GB/T15544.1得出的稳态短路电流(r.m.s.)AJa.m静荷载方向的主导体截面二次矩ml跨度的有效长度m跨度的形状系数m顶部支座和线夹的延伸m
