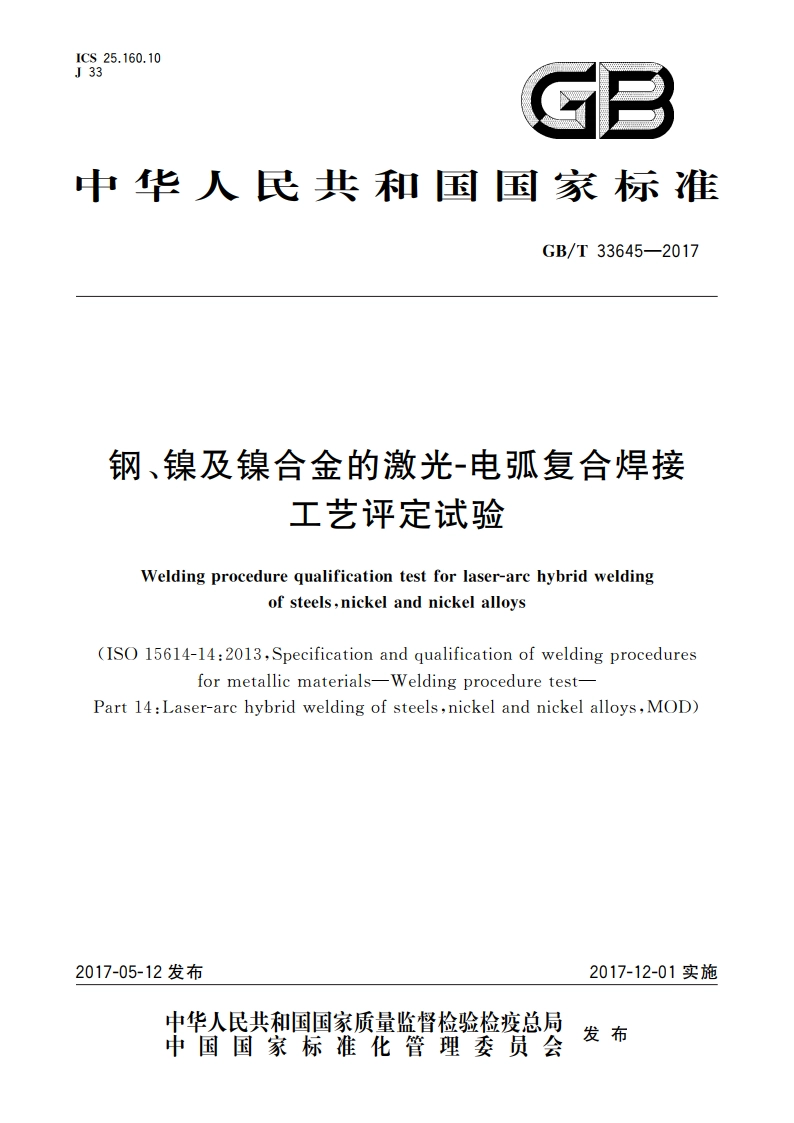

钢、镍及镍合金的激光-电弧复合焊接工艺评定试验 GBT 33645-2017.pdf

GB/T33645-20173.1复合焊接hybrid welding采用两种（或两种以上）热源形成同一个熔池进行焊接的工艺方法，参见图1。2说明：1激光束；2焊枪。图1激光-电弧复合焊接示意图4焊接工艺预规程(pWPS)焊接工艺预规程制定应依据GB/T19867.6编制。5焊接工艺试验试件的焊接和试验应符合相关要求。按照本标准完成焊接工艺评定试验的焊工或焊接操作工，在满足相关试验要求的前提下，也可取得GB/T19805相关范围的资格认可。6试件6.1一般原则按照6.2规定，可用一个或若干个标准试件代替涵盖实际产品焊接组件。如果本标准所示的标准试件不能代表实际产品接头的几何要求时，则应按GB/T19868.4标准评定。试件的长度（或数量）应按试验需要确定。可制备若干附加试件或大于最小尺寸的试件，以便附加试验时使用或作为重新试验的试样（参见7.6）。若产品标准或规范有要求时，则应在试件上标明轧制方向，测试热影响区的冲击试验时，也应在试件上标明板材的轧制方向。6.2试件的形状及尺寸6.2.1板对接焊缝试件试件应按照图2制备。2
