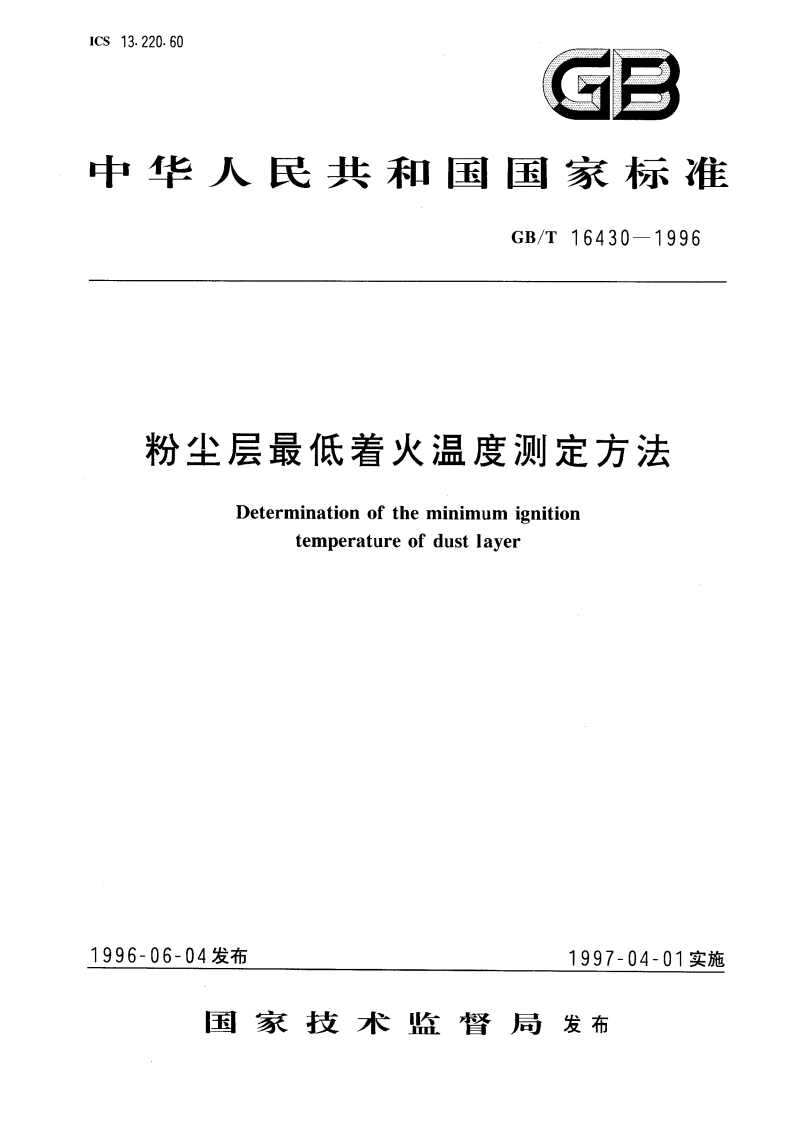

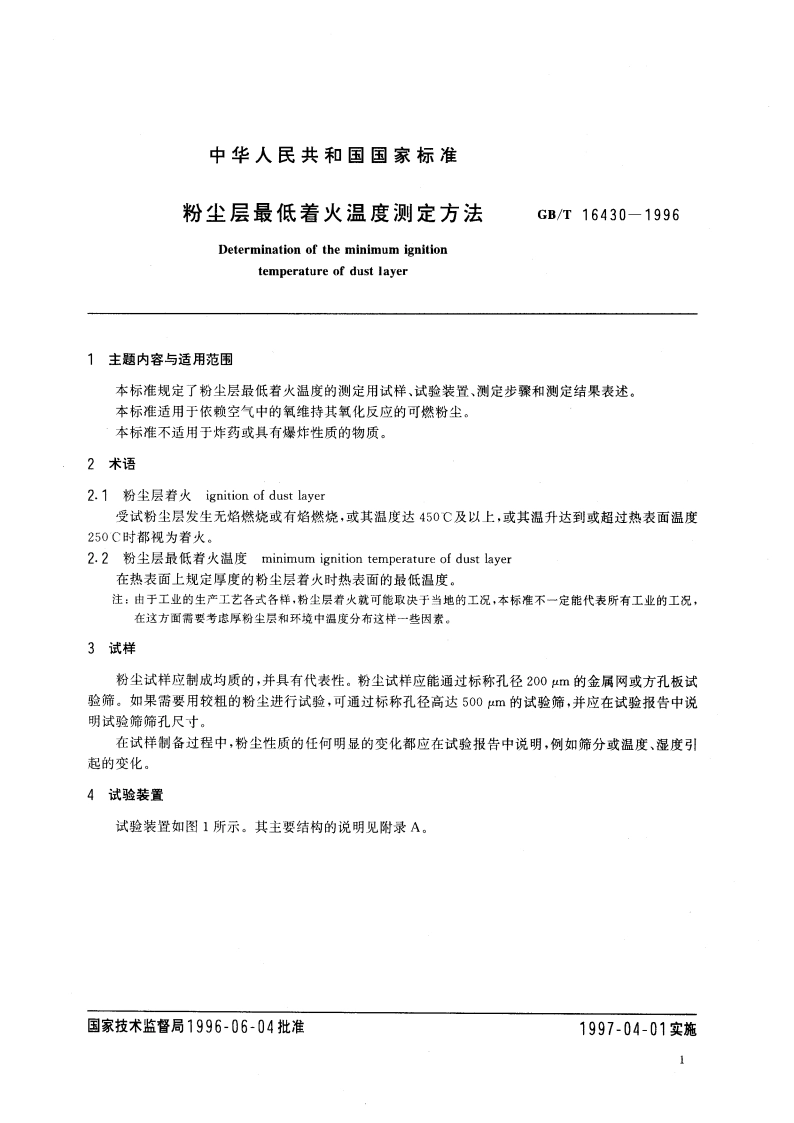

粉尘层最低着火温度的测定方法 GBT 16430-1996.pdf

GB/T16430-199624568910200mm图1试验装置示意图1一弹簧；2一热电偶高度调节旋钮；3一加热器底座；4-热表面记录热电偶；5一热表面；6-加热器；7-金属环；8一裙边；9-热表面控制热电偶；10一加热器引出线；11一粉尘层热电偶4.1热表面4.1.1热表面由直径不小于200mm、厚度不小于20mm的圆形金属平板制成。平板由电加热器加热，并由安装在平板内靠近平板中心的热电偶控制温度。热表面控制热电偶的结点在平板表面下1士0.5mm处，并与平板保持良好的热接触。热表面记录热电偶以相同方法安装在热表面控制热电偶附近，并与温度记录仪相连，用以记录试验过程中的平板温度。4.1.2热表面和控制装置应满足以下性能要求：a.无粉尘时，平板能达到最高温度400。b.试验期间，平板温度应保持恒定，其偏差在士5的范围内。c.平板温度达到恒定值后，整个平板温度分布应均匀。在平板名义温度为200和350时，按附录B的方法所测两正交直径上各设定点的温度，其偏差不应超过士5。d.温度控制装置应能保证平板温度在放置粉尘期间的变化不超过士5，从放置粉尘开始5min2
