电线电缆电性能试验方法 金属导体材料电阻率试验 GBT 3048.2-1994.pdf

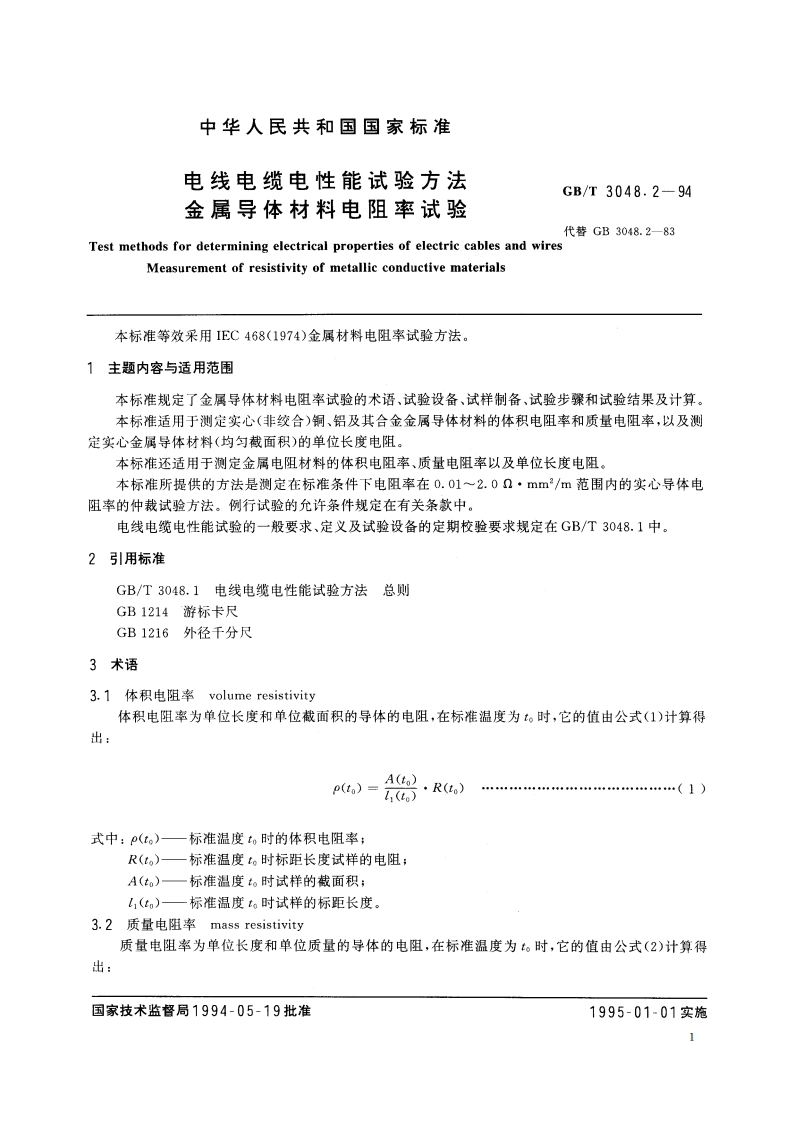

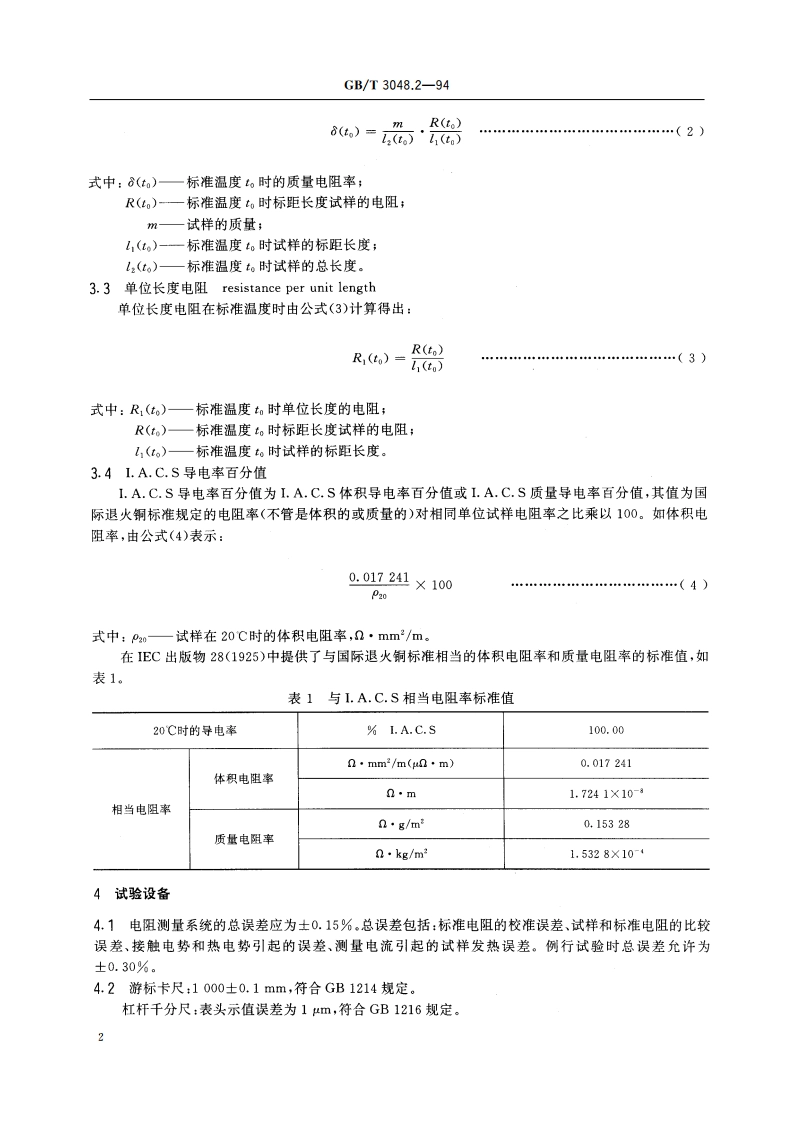

中华人民共和国国家标准电线电缆电性能试验方法GB/T3048.2-94金属导体材料电阻率试验代替GB3048.2-83Test methods for determining electrical properties of electric cables and wiresMeasurement of resistivity of metallic conductive materials本标准等效采用IEC468(1974)金属材料电阻率试验方法。1主题内容与适用范围本标准规定了金属导体材料电阻率试验的术语、试验设备、试样制备、试验步骤和试验结果及计算。本标准适用于测定实心（非绞合）铜、铝及其合金金属导体材料的体积电阻率和质量电阻率，以及测定实心金属导体材料（均匀截面积）的单位长度电阻。本标准还适用于测定金属电阻材料的体积电阻率、质量电阻率以及单位长度电阻。本标准所提供的方法是测定在标准条件下电阻率在0.012.00mm3/m范围内的实心导体电阻率的仲裁试验方法。例行试验的允许条件规定在有关条款中。电线电缆电性能试验的一般要求、定义及试验设备的定期校验要求规定在GB/T3048.1中。2引用标准GB/T3048.1电线电缆电性能试验方法总则GB1214游标卡尺GB1216外径千分尺3术语3.1积阻volume resistivity体积电阻率为单位长度和单位截面积的导体的电阻，在标准温度为t时，它的值由公式(1)计算得出：A().R(t)plt)-4,)(1)式中：p(t)标准温度t时的体积电阻率；R(t)标准温度t时标距长度试样的电阻；A(t)标准温度t。时试样的截面积；1(t0)标准温度t时试样的标距长度。3.2阻 mass resistivity质量电阻率为单位长度和单位质量的导体的电阻，在标准温度为t时，它的值由公式(2)计算得出：国家技术监督局1994-05-19批准1995-01-01实施1GB/T3048.2-94R(to)8)=,444(2)式中：6(t)一标准温度t。时的质量电阻率；R(。)一标准温度to时标距长度试样的电阻：m一试样的质量；l,(t。)-一标准温度o时试样的标距长度；l(o)一标准温度o时试样的总长度。3.3单位长度电阻resistance per unit length单位长度电阻在标准温度时由公式(3)计算得出：R,u)-品R(t)(3)式中：R(to)一标准温度t时单位长度的电阻；R()一标准温度。时标距长度试样的电阻：l,(to)一标准温度t。时试样的标距长度。3.41.A.C.S导电率百分值1.A.C.S导电率百分值为I.A.C.S体积导电率百分值或1.A.C.S质量导电率百分值，其值为国际退火铜标准规定的电阻率（不管是体积的或质量的）对相同单位试样电阻率之比乘以100。如体积电阻率，由公式(4)表示：0.017241100P20式中：P0一试样在20C时的体积电阻率，0mm2/m。在IEC出版物28(1925)中提供了与国际退火铜标准相当的体积电阻率和质量电阻率的标准值，如表1。表1与1.A.C.S相当电阻率标准值20C时的导电率%1.A.C.s100.00nmm2/m(nm)0.017241体积电阻率0.m1.724110-相当电阻率ng/m20.15328质量电阻率nkg/m1.53281044试验设备4.1电阻测量系统的总误差应为士0.15%。总误差包括：标准电阻的校准误差、试样和标准电阻的比较误差、接触电势和热电势引起的误差、测量电流引起的试样发热误差。例行试验时总误差允许为0.30%.4.2游标卡尺：1000士0.1mm,符合GB1214规定。杠杆千分尺：表头示值误差为1m,符合GB1216规定。2GB/T3048.2-94续表2项目名称仲裁试验例行试验液体中的质量士0.08士0.30%液体密度士0.08%士0.20%温度引起的总误差士0.06%士0.25%温度控制0.04%(0.1)0.15%(0.4)温度校准士0.04%士0.15%总误差体积电阻率士0.25%士0.65%质量电阻率0.20%士0.45%单位长度电阻0.20%士0.40%6.2温度测量和控制6.2.1标准电阻和试样均应处于1525温度条件下。6.2.2在整个试验过程中，温度的测量和控制应满足下列要求：a.温度引起的总误差应不大于士0.06%；b.温度的测量和控制精度：温度误差与电阻温度系数的乘积应不大于士0.04%(0.1)；c.试验温度应满足：温差(t一t)与试样电阻温度系数误差的乘积应不大于士0.04%。详细分析见本标准附录C。为了保证上述要求，必要时应采用液浴。6.3长度测量在试验温度t时测定试样两电位点之间的标距长度1(t)精确到士0.05%。6.4测试电流的选择在满足试验系统灵敏度要求的情况下，应尽量选择最小的测试电流，以免引起过大的温升。当用比测试电流大40%的电流所测得的电阻平均值超过测试电流所测平均值的0.06%时，则认为温升过大，试验无效。应选择更小的测试电流。6.5电阻测量6.5.1四点法测量时，电位接触点应由相当锐利的刀刃构成，且互相平行，均垂直于试样纵轴。接点也可是锐利针状接点。6.5.2每个电位接点与相应的电流接点之间的距离应不小于试样断面周长的1.5倍。6.5.3注意消除由于接触电势和热电势引起的测量误差。可采用电流换向法，读取一个正接读数和一个反向读数，取算术平均值。也可以采用平衡点法（补偿法），达到闭合电流时检流计上基本观察不到冲击。6.5.4使用凯尔文（汤姆逊）双臂电桥时，标准电阻和试样间的跨线电阻应明显地既小于标准电阻，又小于试样电阻。否则，应采取适当方法予以补偿，如引线补偿，使线圈和引线阻值比例达到足够平衡，使跨线电阻的影响降低到保证电桥精度符合规定要求。6.6截面积测量6.6.1测量误差应不超过士0.15%。6.6.2简单截面的试样，其截面积可以合理地从线性截面尺寸计算得出。测定尺寸时应沿试样的计量长度以大约相等的间距至少测量五次，计算出算术平均值。
