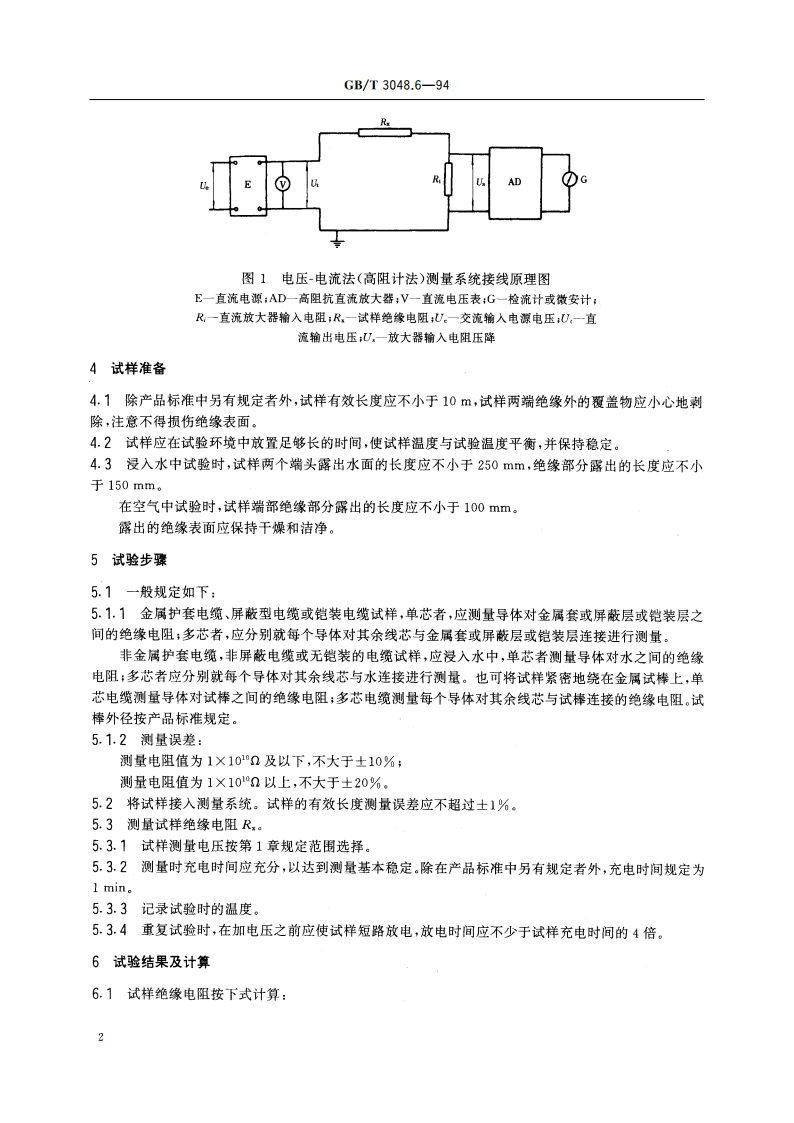

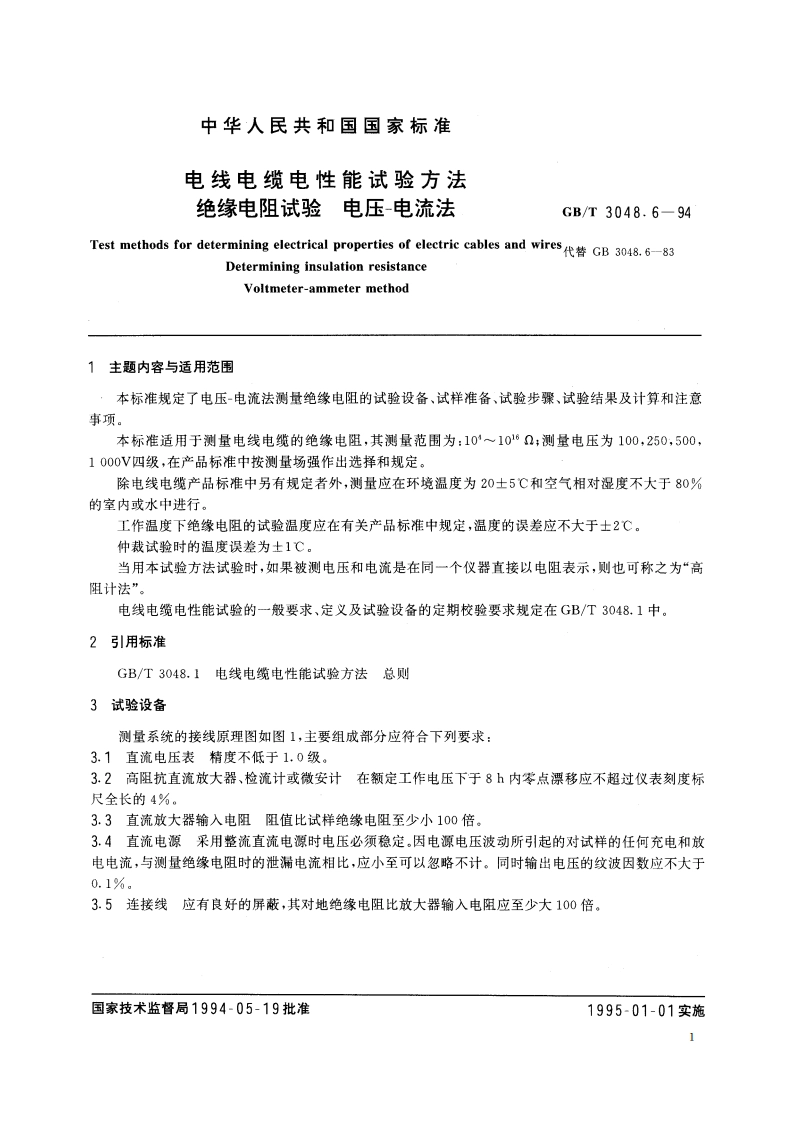

GB/T3048.6-94RAD图】电压-电流法（高阻计法）测量系统接线原理图E一直流电源：AD一高阻抗直流放大器，V一直流电压表：G一检流计或微安计：R一直流放大器输入电阻：R,一试样绝缘电阻：U。一交流输入电源电压U,一直流轴出电压：U。一放大器输入电阻压降4试样准备4.1除产品标准中另有规定者外，试样有效长度应不小于10m,试样两端绝缘外的覆盖物应小心地剥除，注意不得损伤绝缘表面。4.2试样应在试验环境中放置足够长的时间，使试样温度与试验温度平衡，并保持稳定。4.3浸入水中试验时，试样两个端头露出水面的长度应不小于250mm,绝缘部分露出的长度应不小于150mm。在空气中试验时，试样端部绝缘部分露出的长度应不小于100mm。露出的绝缘表面应保持干燥和洁净。5试验步骤5.1一般规定如下：5.1.1金属护套电缆、屏蔽型电缆或铠装电缆试样，单芯者，应测量导体对金属套或屏蔽层或铠装层之间的绝缘电阻：多芯者，应分别就每个导体对其余线芯与金属套或屏蔽层或铠装层连接进行测量。非金属护套电缆，非屏蔽电缆或无铠装的电缆试样，应浸入水中，单芯者测量导体对水之间的绝缘电阻：多芯者应分别就每个导体对其余线芯与水连接进行测量。也可将试样紧密地绕在金属试棒上，单芯电缆测量导体对试棒之间的绝缘电阻，多芯电缆测量每个导体对其余线芯与试棒连接的绝缘电阻。试棒外径按产品标准规定。5.1.2测量误差：测量电阻值为1100及以下，不大于士10%：测量电阻值为1100以上，不大于土20%.5.2将试样接入测量系统。试样的有效长度测量误差应不超过士1%.5.3测量试样绝缘电阻R。5.3.1试样测量电压按第1章规定范围选择。5.3.2测量时充电时间应充分，以达到测量基本稳定。除在产品标准中另有规定者外，充电时间规定为lmin。5.3.3记录试验时的温度5.3.4重复试验时，在加电压之前应使试样短路放电，放电时间应不少于试样充电时间的4倍。6试验结果及计算6.1试样绝缘电阻按下式计算：2中华人民共和国国家标准电线电缆电性能试验方法绝缘电阻试验电压-电流法GB/T3048.6-94中国标准出版社出版发行北京西城区复兴门外三里河北街16号邮政绪码：100045http:/http:/电话：(010)51299090、685220061994年12月第一版书号：1550661-30117版权专有侵权必究GB/T3048.6-1994举报电话：(010)68522006
