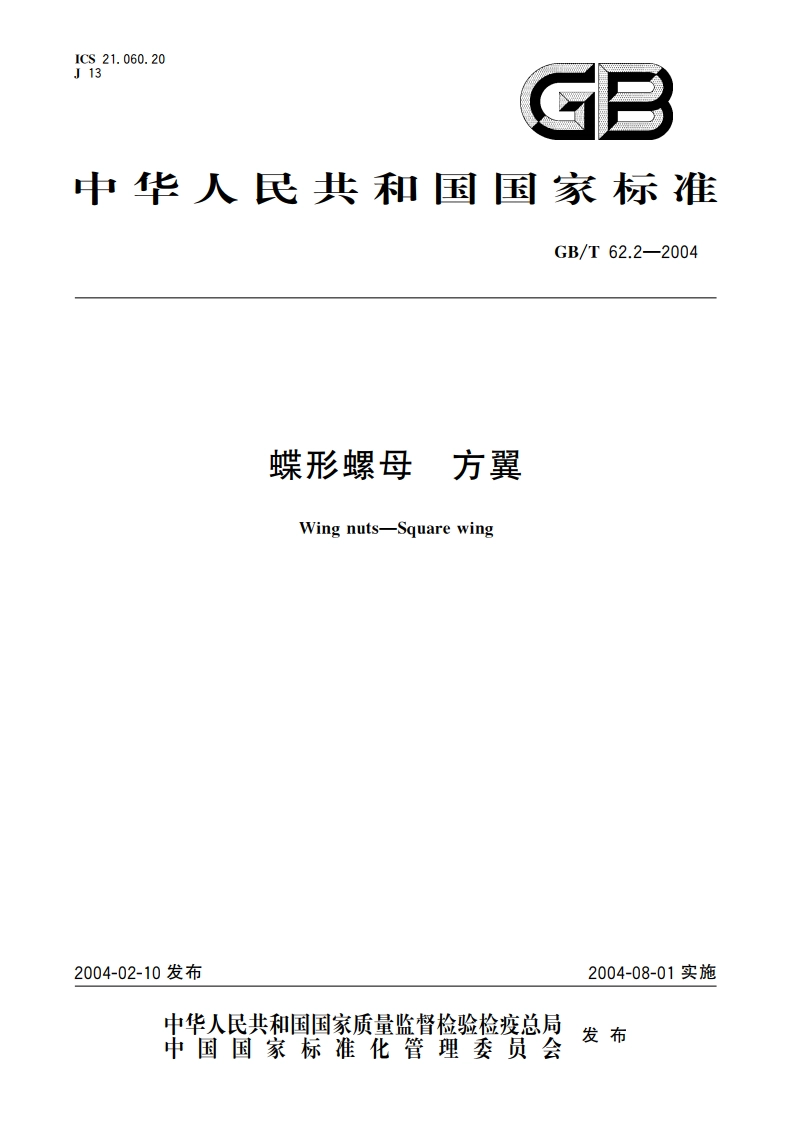

蝶形螺母 方翼 GBT 62.2-2004.pdf

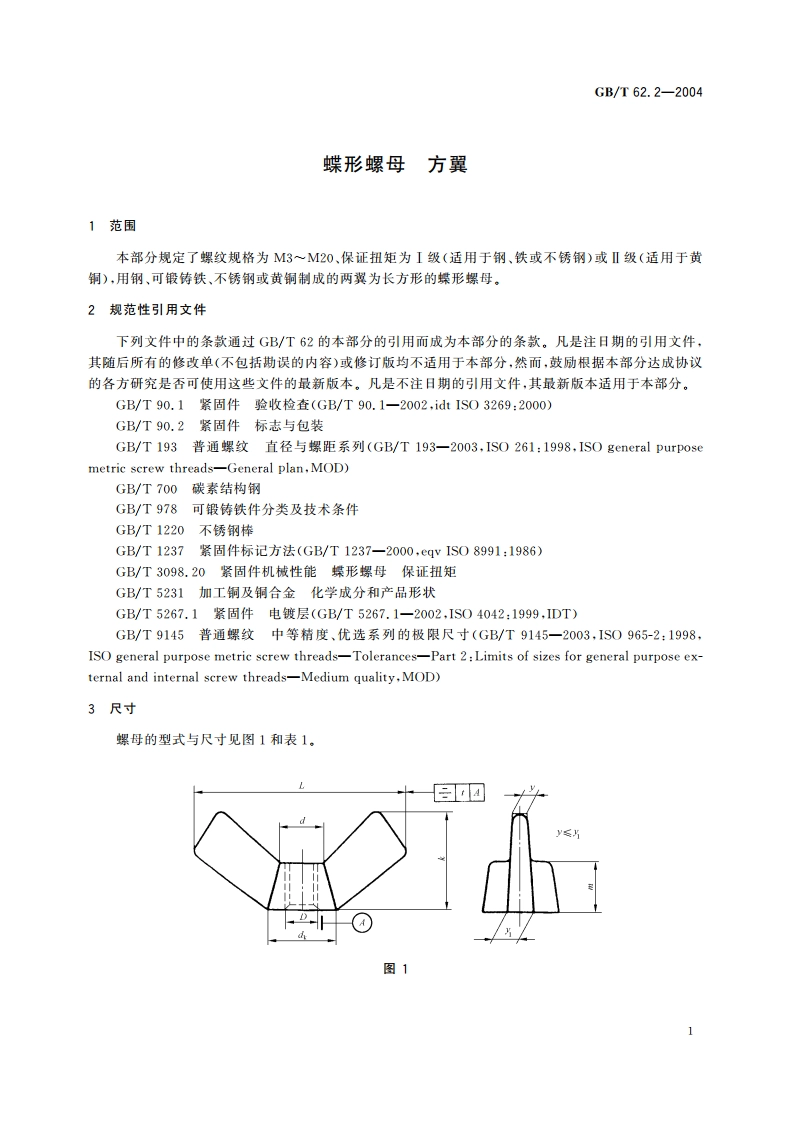

GB/T62.2-2004蝶形螺母方翼1范围本部分规定了螺纹规格为M3M20、保证扭矩为I级（适用于钢、铁或不锈钢）或级（适用于黄铜)，用钢、可锻铸铁、不锈钢或黄铜制成的两翼为长方形的蝶形螺母。2规范性引用文件下列文件中的条款通过GB/T62的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T90.1紧固件验收检查(GB/T90.1一2002，idt1S03269:2000)GB/T90.2紧固件标志与包装GB/T193普通螺纹直径与螺距系列(GB/T193一2003，ISO261:1998,ISO general purposemetric screw threads-General plan.MOD)GB/T700碳素结构钢GB/T978可锻铸铁件分类及技术条件GB/T1220不锈钢棒GB/T1237紧固件标记方法(GB/T1237一2000，eqv IS08991:1986)GB/T3098.20紧固件机械性能蝶形螺母保证扭矩GB/T5231加工铜及铜合金化学成分和产品形状GB/T5267.1紧固件电镀层(GB/T5267.1一2002，IS04042:1999,IDT)GB/T9145普通螺纹中等精度、优选系列的极限尺寸(GB/T9145一2003，IS0965-2:1998,ISO general purpose metric screw threads-Tolerances-Part 2:Limits of sizes for general purpose ex-ternal and internal serew threads-Medium quality,MOD)3尺寸摞母的型式与尺寸见图1和表1。4图1
