电线电缆电性能试验方法 导体直流电阻试验 GBT 3048.4-1994 电线电缆 性能 试验 方法 导体 直流 电阻 3048.4 1994

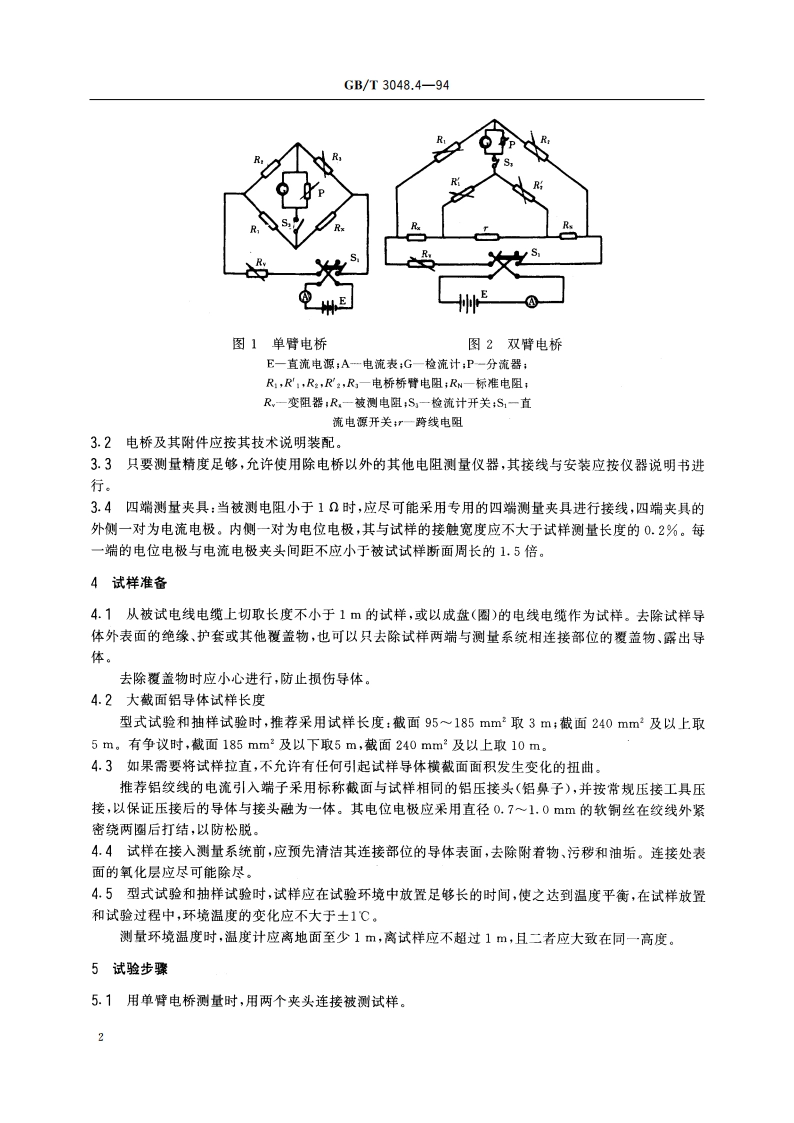

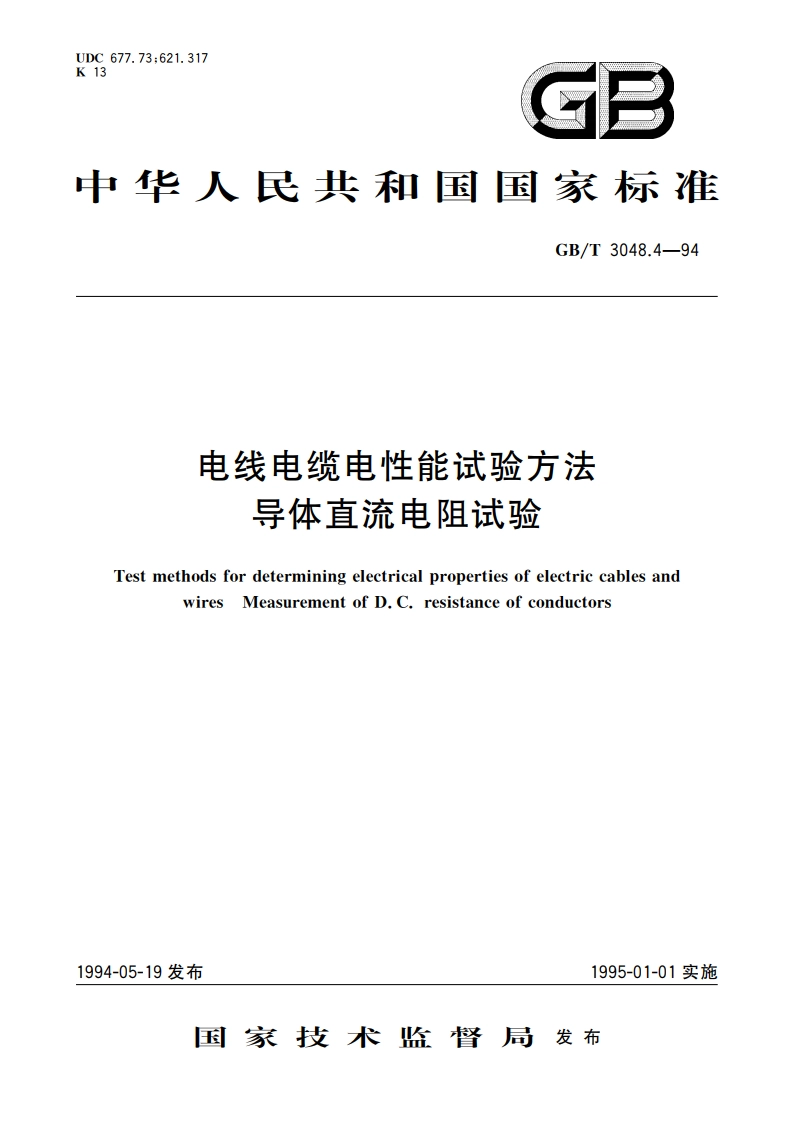

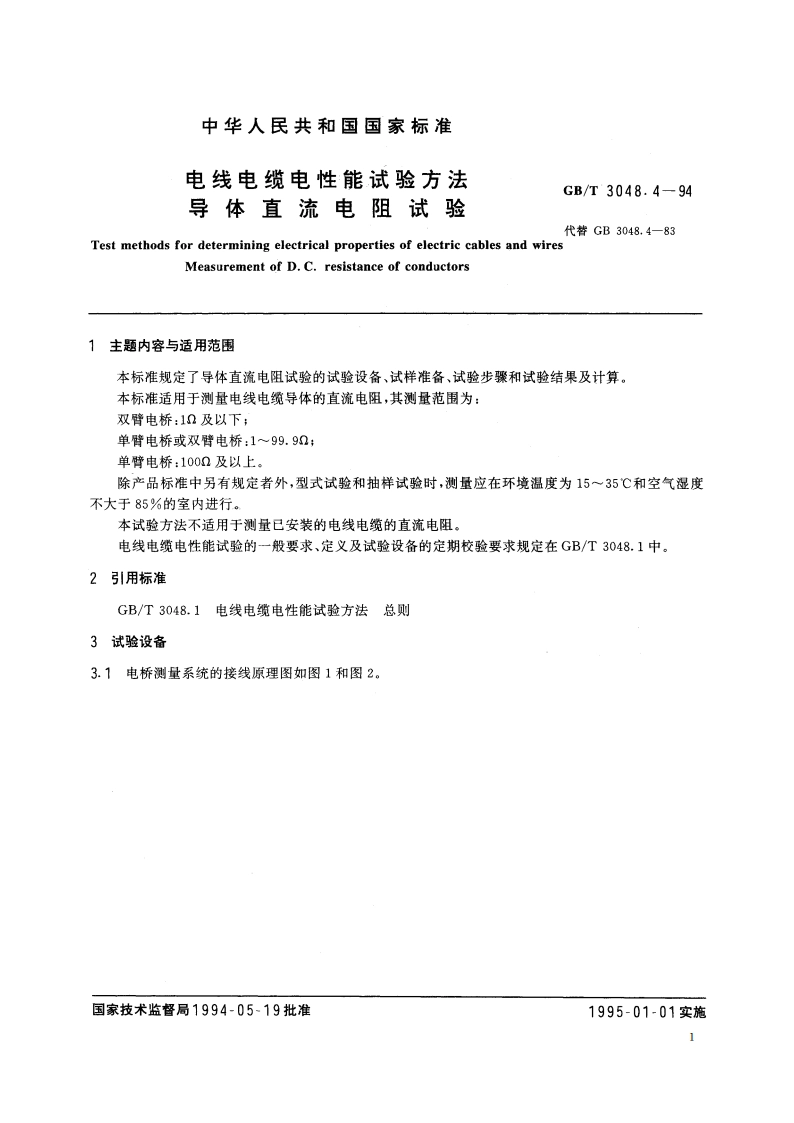

UDC677.73:621.317K13GB中华人民共和国国家标准GB/T3048.4-94电线电缆电性能试验方法导体直流电阻试验Test methods for determining electrical properties of electric cables andwires Measurement of D.C.resistance of conductors1994-05-19发布1995-01-01实施国家技术监督局发布GB/T3048.4-94RRRRSRR1S2RxRaR,SRSE州E图1单臂电桥图2双臂电桥E一直流电源;A一电流表;G一检流计:P一分流器;R1,R,R2,R2,R一电桥桥臂电阻;RN一标准电阻;R一变阻器;R一被测电阻;S一检流计开关;S:一直流电源开关;r一跨线电阻3.2电桥及其附件应按其技术说明装配。3.3只要测量精度足够,允许使用除电桥以外的其他电阻测量仪器,其接线与安装应按仪器说明书进行。3.4四端测量夹具:当被测电阻小于10时,应尽可能采用专用的四端测量夹具进行接线,四端夹具的外侧一对为电流电极。内侧一对为电位电极,其与试样的接触宽度应不大于试样测量长度的0.2%。每一端的电位电极与电流电极夹头间距不应小于被试试样断面周长的1.5倍。4试样准备4.1从被试电线电缆上切取长度不小于1m的试样,或以成盘(圈)的电线电缆作为试样。去除试样导体外表面的绝缘、护套或其他覆盖物,也可以只去除试样两端与测量系统相连接部位的覆盖物、露出导体。去除覆盖物时应小心进行,防止损伤导体。4.2大截面铝导体试样长度型式试验和抽样试验时,推荐采用试样长度:截面95185mm2取3m;截面240mm2及以上取5m。有争议时,截面185mm2及以下取5m,截面240mm2及以上取10m。4.3如果需要将试样拉直,不允许有任何引起试样导体横截面面积发生变化的扭曲。推荐铝绞线的电流引入端子采用标称截面与试样相同的铝压接头(铝鼻子),并按常规压接工具压接,以保证压接后的导体与接头融为一体。其电位电极应采用直径0.71.0mm的软铜丝在绞线外紧密绕两圈后打结,以防松脱。4.4试样在接入测量系统前,应预先清洁其连接部位的导体表面,去除附着物、污秽和油垢。连接处表面的氧化层应尽可能除尽。4.5型式试验和抽样试验时,试样应在试验环境中放置足够长的时间,使之达到温度平衡,在试样放置和试验过程中,环境温度的变化应不大于士1。测量环境温度时,温度计应离地面至少1m,离试样应不超过1m,且二者应大致在同一高度。5试验步骤5.1用单臂电桥测量时,用两个夹头连接被测试样。2
