电热设备的试验方法 第7部分：具有电子枪的电热设备 GBT 10066.7-2004.pdf

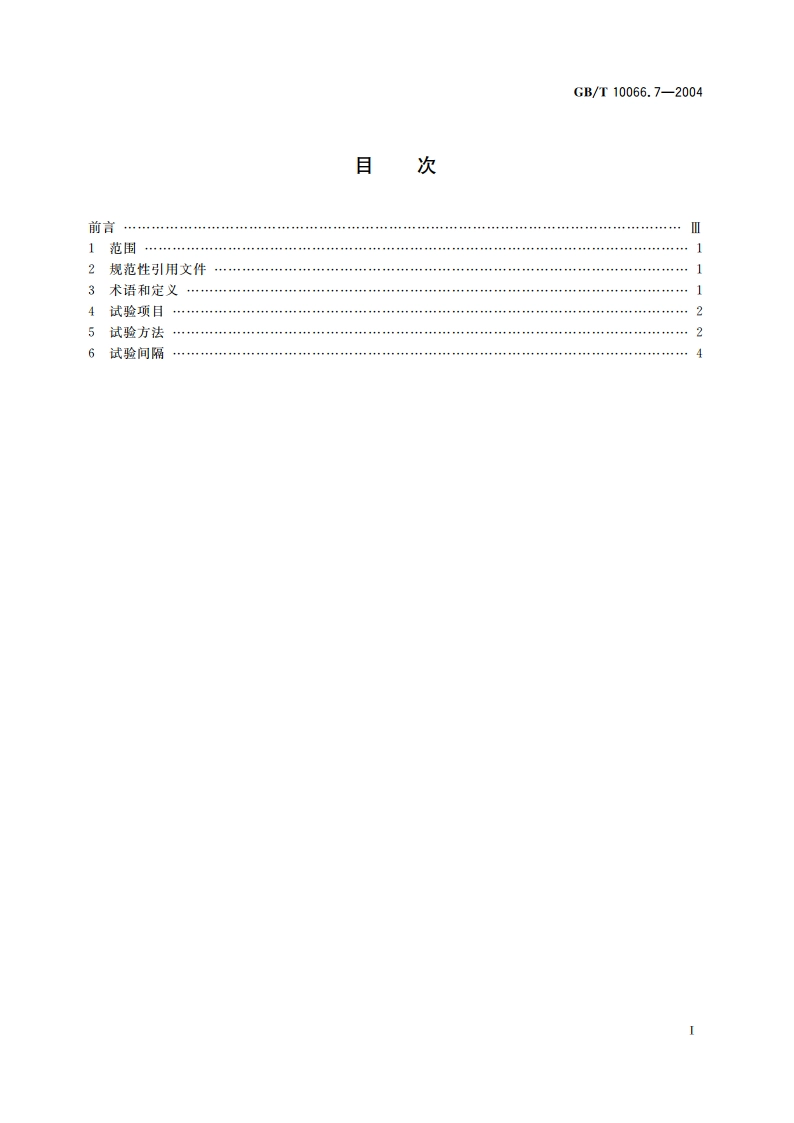

GB/T10066.7-2004目次前言01范围12规范性引用文件3术语和定义”14试验项目25试验方法26试验间隔4GB/T10066.7-2004电热设备的试验方法第7部分：具有电子枪的电热设备1范围GB/T10066电热设备的试验方法的本部分适用于具有一支或多支电子枪的电热设备（以下简称电子束电热设备)。本部分的目的是使测定电子束电热设备的基本参数、技术数据和技术特性的试验方法标准化。本部分不含强制性的试验项目表，也不具约束性。试验项目可从建议的项目表中选取。由电子東电热设备的用户和制造厂商定的技术文件可对本部分进行补充、别减，但不应与之抵触。2规范性引用文件下列文件中的条款通过GB/T10066的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，数励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2900.23一1995电工术语工业电热设备(neq1EC60050(841):1983)GB/T3907一1983工业无线电千扰基本测量方法GB8703一1988辐射防护规定GB/T10066.1一2004电热设备的试验方法第1部分：通用部分(IEC60398:1999,MOD)3术语和定义GB/T2900.23一1995确立的以及下列术语和定义适用于本部分。3.1真空室vacuum chamber真空设备的密闭空间，在结构上应能承受由于内部空气稀薄所造成的外部压力，通常装有要处理的工件。3.2电子枪室electron gun chamber装有电子枪的真空室。该室可通过小孔与被加热物体隔开，以便能在电子枪（电子束枪）和放置被加热物体的室之间建立相当高的压差。3.3高压电源high voltage power supply给电子枪提供加速电压和发射电流的电源。3.4安全联锁safety interlock当存在某种危险时，防止设备开动的安全装置。3.5回路导线return conductor在高压电源的正极与电子枪的阳极部件以及与被加热工件或与放置工件的直空室之间的电气连接1GB/T10066.7-2004导线。该导线应接地或与电源的接地导线相接。4试验项目4.1冷态试验项目a)触电防护措施的试验：b)绝缘电阻的测量：c)绝缘耐压试验：d)安全联锁和报警系统的试验：)回路导线和接地保护连接的试验：)控制电路试验：g)冷态真空试验：h)冷却系统试验：i)气路系统试验：)液压系统试验：k)运动机构运转或动作情况的冷态试验。4.2热态试验项目a)热态直空试脸：b)电子枪的试验：c)额定功率的试验：d)受热构件表面温度的测量，)冷却液流量的测量：)冷却液温升的测量：g)运动机构运转或动作情况的热态试验；h)X射线、光辐射和无线电干扰等的试验；D热态试验后的外观检查，5试验方法电子東电热设备的试验应按GB/T10066.1一2004和以下规定进行，当两者有不一致时，以本部分为准。5.1冷态试验5.1.1触电防护措施的试验应按GB/T10066.1一2004的7.1.1的规定，5.1.2绝缘电阻的测量应按GB/T10066.1一2004的7.1.2的规定，5.1.3绝缘耐压试验应按GB/T10066.1一2004的7.1.3的规定，但处于高电压的部件如高压发生器、电缆和连接件等的绝缘，应能承受比最高工作电压还高的电压。其试验电压值应由制造厂规定。5.1.4安全联锁和报警系统的试验应按GB/T10066.1一2004的7.1.9的规定，在试验安全联锁时，应只给控制电路通电。应通过多次（至少五次）动作和释放，用肉眼检查这些联锁。若发现其功能有任何疑问，则应使用测量仪器（电阻表，电压表、蜂鸣器、试验灯）检查，注：对电子束加速电压（高压）电路的安全联锁，应特别仔细，5.1.5回路导线和接地保护连接的试验2
