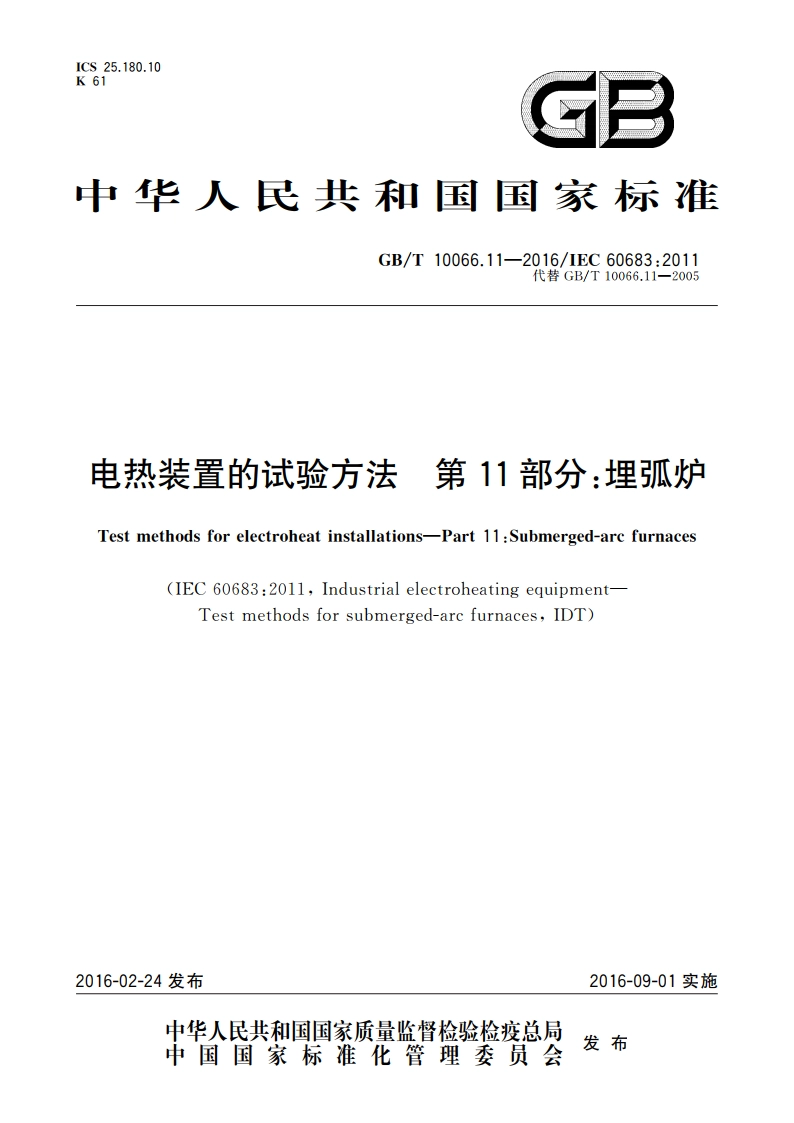

电热装置的试验方法 第11部分：埋弧炉 GBT 10066.11-2016.pdf

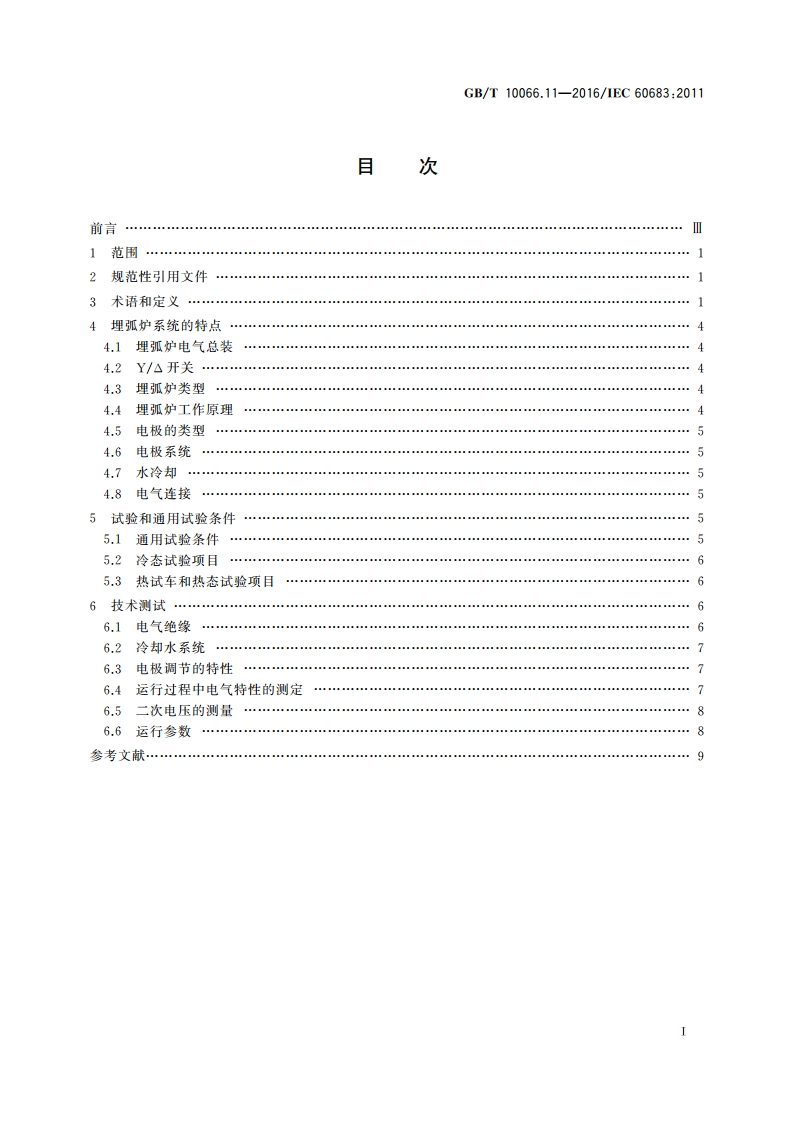

GB/T 10066.11-2016/IEC 60683:2011目次前言1范围12规范性引用文件3术语和定义4埋弧炉系统的特点4.1埋弧炉电气总装44.2Y/开关44.3埋弧炉类型44.4埋弧炉工作原理44.5电极的类型54.6电极系统54.7水冷却54.8电气连接55试验和通用试验条件55.1通用试验条件55.2冷态试验项目65.3热试车和热态试验项目66技术测试66.1电气绝缘66.2冷却水系统76.3电极调节的特性6.4运行过程中电气特性的测定6.5二次电压的测量6.6运行参数8参考文献GB/T10066.11-2016/1EC60683:2011电热装置的试验方法第11部分：埋弧炉1范围GB/T10066的本部分根据额定功率级别在500kVA以上的埋弧炉的主要参数和主要运行特性，规定了理弧炉的试验步骤、试验条件和试验方法。本部分适用于单电极或多电极埋弧炉。为了进一步确定埋弧炉的技术或经济评估，额外的测试可能是必要的。一些由半导体变频器控制的特殊设备炉，如可控整流器或控制交流转换器的测试是由GB/T3859.1规定的，2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于木文件。IEC60398工业电热装置通用试验方法(Industrial electroheating installations-一General testmethods)IEC60519-1:2o10电热装置的安全第1部分：通用要求(Safety in electroheatinginstallations-Part 1:General requirementsIEC605l9-4电热设备的安全第2部分：对电弧加热装置的特殊要求(Safety in electroheat in-stallations-Part 4:Particular requirements for arc furnace installations)3术语和定义1EC60519-1:2010界定的及下列术语和定义适用于本文件。注：通用定义请参考国际电工词汇GB/T2900,有关工业电热的条目在GB/T2900,23中定义，3.1有功功率active powerP炉子一段时间内在周期条件下的瞬时功率的平均值(kW),计算见式(1)：P=P dt18 44444*(1）注：有功功率的降时值可在任何时刻、任何阶段进行测量。GB/T2900.74一2008,131-11-42，有修改3.2视在功率apparent power为埋弧炉供电的变压器的额定功率(MVA),计算见式(2)和式(3)：S=UI=P2十Q(适用于单相埋弧炉)11313313313351311n（2）S=3U川（适用于三相埋弧炉）(3）1
