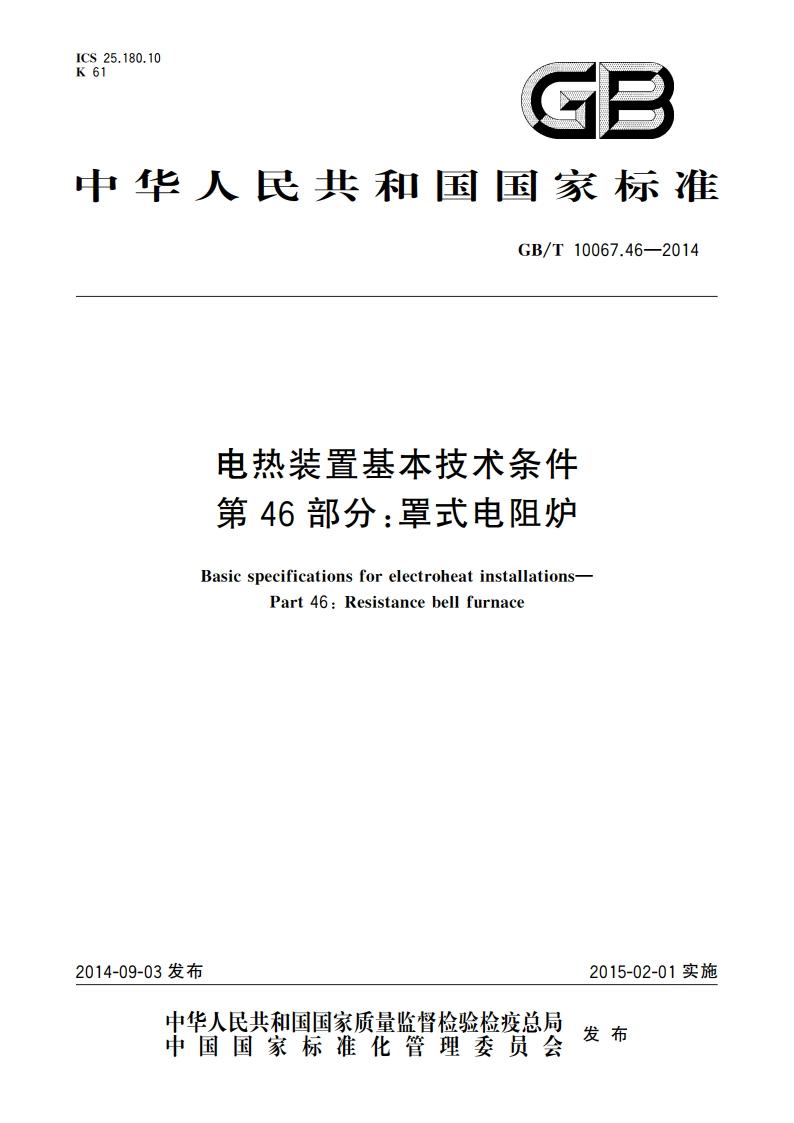

电热装置基本技术条件 第46部分：罩式电阻炉 GBT 10067.46-2014.pdf

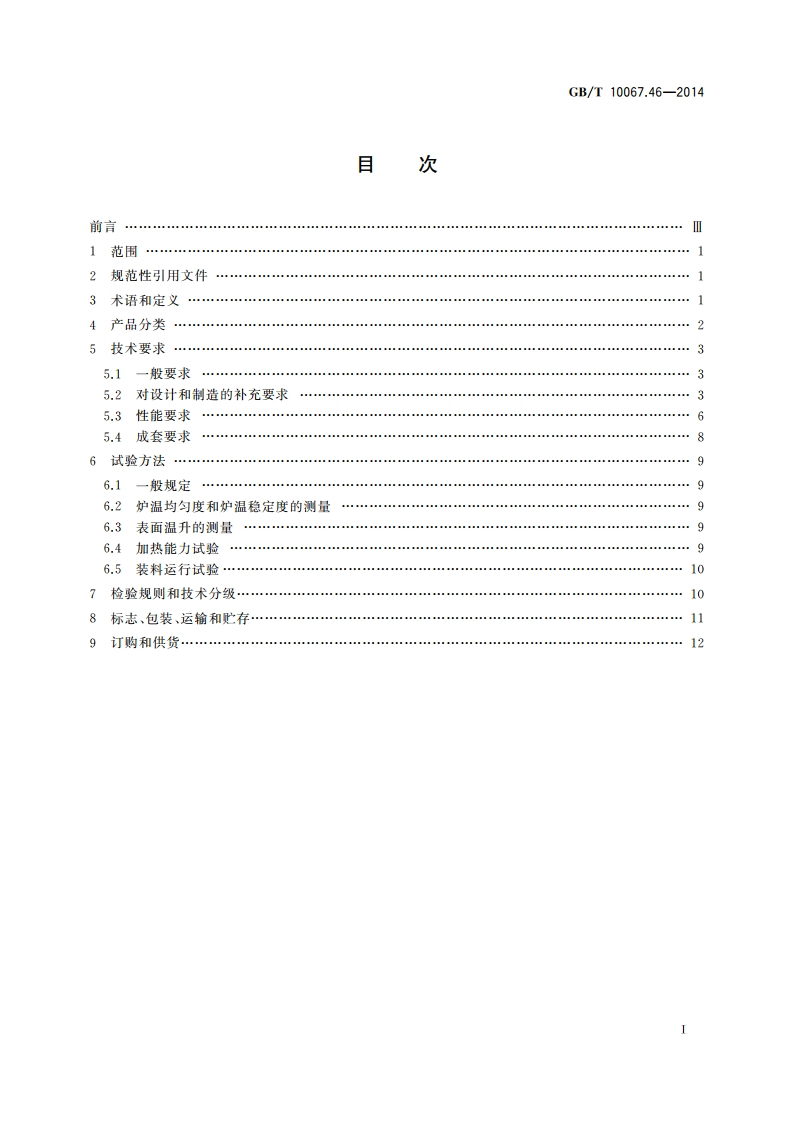

GB/T10067.46-2014目次前言】范围2规范性引用文件13术语和定义14产品分类25技术要求5,1一般要求5,2对设计和荆造的补充要求35.3性能要求65,4成套要求86试验方法96.1一般规定62炉温均匀度和炉温稳定度的测量96.3表面温升的测量964加热能力试验965装料运行试验107检验规则和技术分级.108标志、包装、运输和贮存119订0购和供货12GB/T10067.46-2014电热装置基本技术条件第46部分：罩式电阻炉1范围GB/T10067的本部分规定了各类罩式电阻炉（以下简称“罩式炉”）产品的通用技术要求、试验方法、检验规则、标志、包装、运输、贮存以及订购和供货。本部分适用于按4.1、5.1和5.2的要求设计，主要用于在自然气氛中进行钢材和铸铁等材料的正火和退火等处理，以及在保护气氛中进行钢或铜基合金的带卷、丝卷等材料的退火的罩式电阻炉。本部分也适用于类似的罩式电阻炉，不同部分可另作规定。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 2900.23-2008电工术语工业电热装置GB/T 10066.1-2004电热设备的试验方法第1部分：通用部分GB/T10066.4-2004电热设备的试验方法第4部分：间接电阻炉GB/T10067.1-2005电热装置基本技术条件第1部分：通用部分GB/T 10067.4-2005电热装置基本技术条件第4部分：间接电阻炉JB/T9691-1999电热设备产品型号编制方法3术语和定义GB/T2900.23-2008、GB/T10066.4-2004界定的以及下列术语和定义适用于本文件。3.1炉床furnace bed位于罩式炉炉座顶部，用来支承炉料的构件。3.2控温热电偶 thermocouple for temperature controlRBG类罩式炉从炉座底部引入的，RB、RBD类罩式炉可以从炉座底部，也可以从炉罩侧壁引入，供控制工作区内温度用的热电偶。3.3监控热电偶mornitoring thermocouple从RBG类罩式炉炉罩侧壁引入的、位于加热元件和炉罐之间、用于控制炉罐外温度，以便达到间接控制炉罐内温度的热电偶。3.4工作温度working temperature罩式炉设计时规定的工作区的正常使用温度，是一个温度范围。对RBG类罩式炉是指炉罐内的温度。
