翻边环板式松套钢制管法兰 GBT 9122-2010 翻边环 板式 钢制 法兰 9122 2010

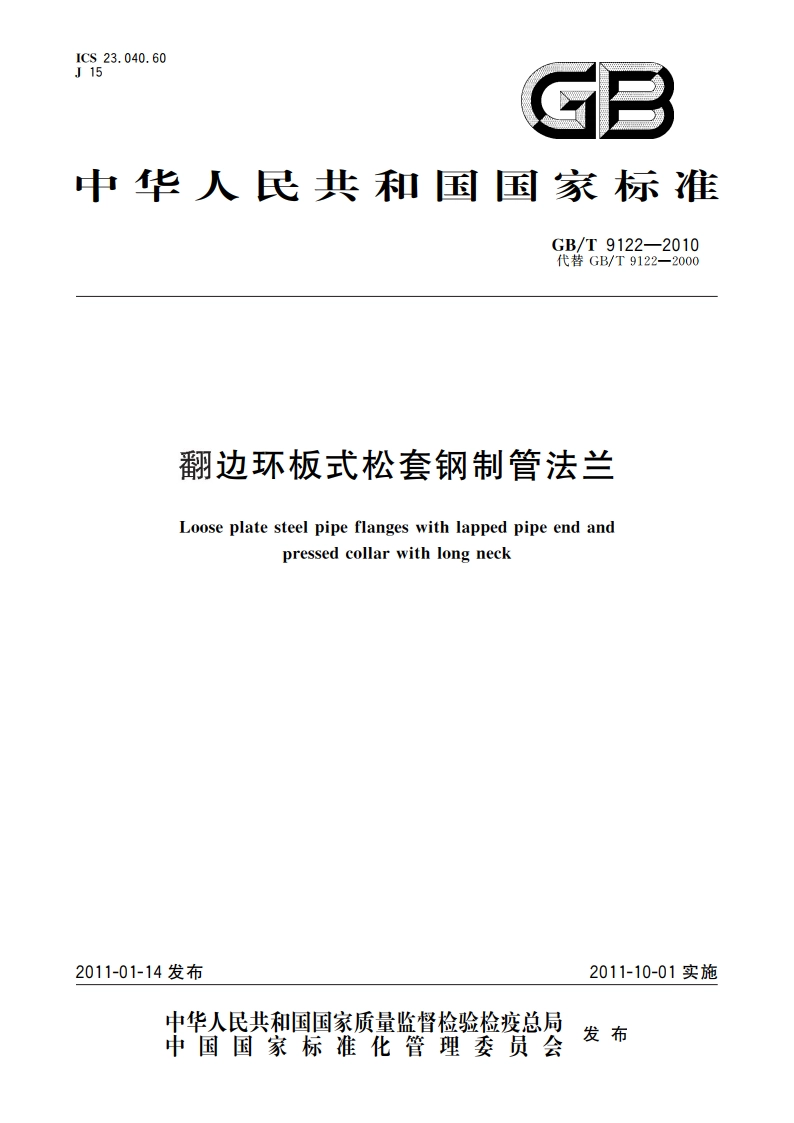

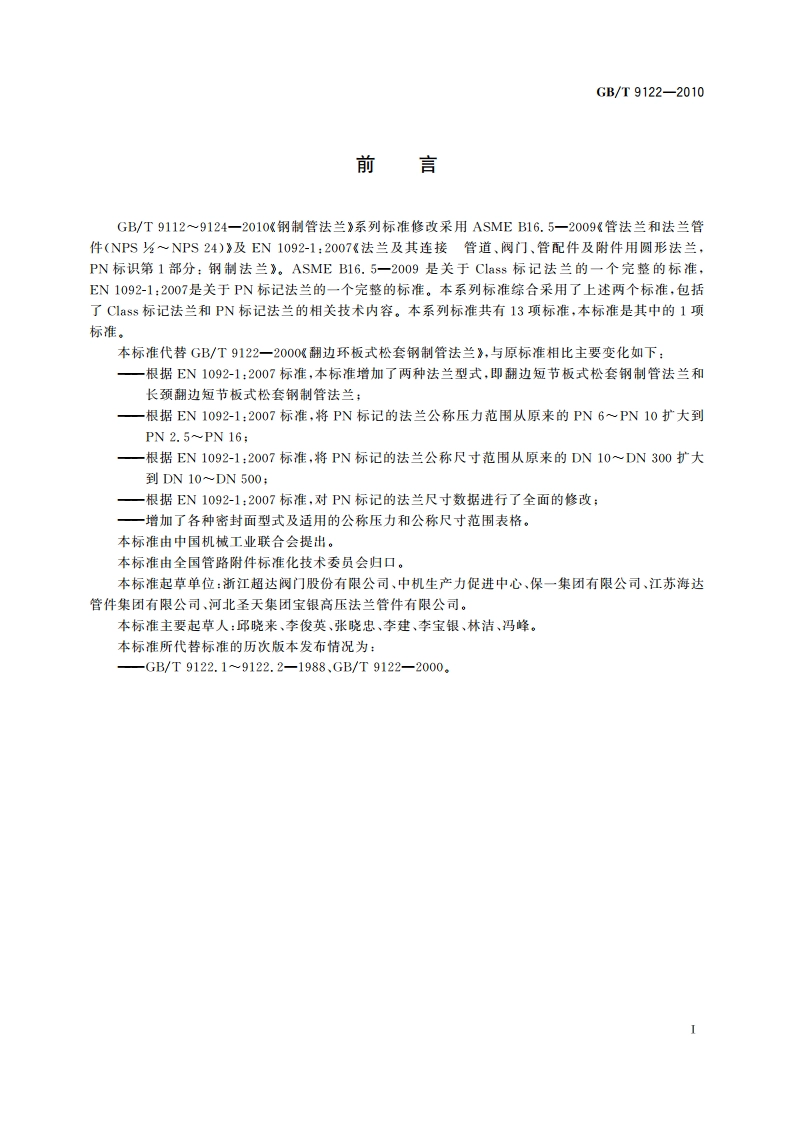

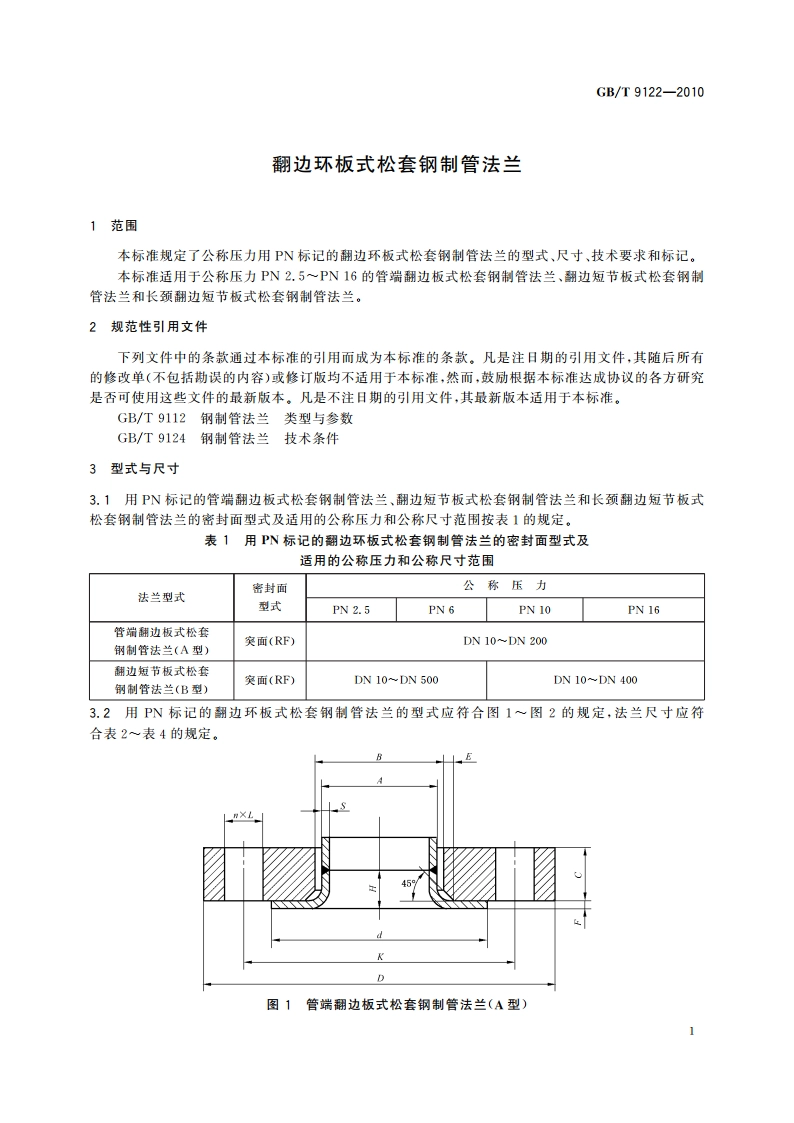

ICS23.040.60J15GB中华人民共和国国家标准GB/T9122-2010代替GB/T9122-2000翻边环板式松套钢制管法兰Loose plate steel pipe flanges with lapped pipe end andpressed collar with long neck2011-01-14发布2011-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T9122-2010前言GB/T91129124-2010钢制管法兰系列标准修改采用ASMEB16.5-2009管法兰和法兰管件(NPSNPS24)及EN1092-1:2007法兰及其连接管道、阀门、管配件及附件用圆形法兰,PN标识第1部分:钢制法兰。ASMEB16.5-2009是关于Class标记法兰的一个完整的标准,EN1092-1:2007是关于PN标记法兰的一个完整的标准。本系列标准综合采用了上述两个标准,包括了Class标记法兰和PN标记法兰的相关技术内容。本系列标准共有13项标准,本标准是其中的1项标准。本标准代替GB/T9122-2000翻边环板式松套钢制管法兰,与原标准相比主要变化如下:根据EN1092-1:2007标准,本标准增加了两种法兰型式,即翻边短节板式松套钢制管法兰和长颈翻边短节板式松套钢制管法兰:根据EN1092-1:2007标准,将PN标记的法兰公称压力范围从原来的PN6PN10扩大到PN 2.5PN 16;根据EN1092-1:2007标准,将PN标记的法兰公称尺寸范围从原来的DN10DN300扩大到DN10DN 500:根据EN1092-1:2007标准,对PN标记的法兰尺寸数据进行了全面的修改;一增加了各种密封面型式及适用的公称压力和公称尺寸范围表格。本标准由中国机械工业联合会提出。本标准由全国管路附件标准化技术委员会归口。本标准起草单位:浙江超达阀门股份有限公司、中机生产力促进中心、保一集团有限公司、江苏海达管件集团有限公司、河北圣天集团宝银高压法兰管件有限公司。本标准主要起草人:邱晓来、李俊英、张晓忠、李建、李宝银、林洁、冯峰。本标准所代替标准的历次版本发布情况为:GB/T9122.19122.2-1988、GB/T 9122-2000GB/T9122-2010翻边环板式松套钢制管法兰1范围本标准规定了公称压力用PN标记的翻边环板式松套钢制管法兰的型式、尺寸、技术要求和标记。本标准适用于公称压力PN2.5PN16的管端翻边板式松套钢制管法兰、翻边短节板式松套钢制管法兰和长颈翻边短节板式松套钢制管法兰。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T9112钢制管法兰类型与参数GB/T9124钢制管法兰技术条件3型式与尺寸3.1用PN标记的管端翻边板式松套钢制管法兰、翻边短节板式松套钢制管法兰和长颈翻边短节板式松套钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围按表1的规定。表1用PN标记的翻边环板式松套钢制管法兰的密封面型式及适用的公称压力和公称尺寸范围密封面公称压力法兰型式型式PN2.5PN6PN 10PN 16管端翻边板式松套突面(RF)DN 10DN 200钢制管法兰(A型)翻边短节板式松套突面(RF)DN 10DN 500DN 10DN 400钢制管法兰(B型)3.2用PN标记的翻边环板式松套钢制管法兰的型式应符合图1图2的规定,法兰尺寸应符合表2表4的规定。D图1管端翻边板式松套钢制管法兰(A型)1GB/T9122-2010表3PN10翻边环板式松套钢制管法兰法兰焊端外径连接尺寸B/mm翻边恒节公称(钢管外径)法兰螺栓孔螺栓法兰d/尺寸A/mm螺栓孔厚度少外径中心圆mmmmDN直径系列系列D/直径数量螺纹C/mm系列系列H/H/F/S/L/mmIK/mmn/个规格mmmmmmmmmmmm1017.214906014M12142118402.51521.3189565144M12142522345382.522026.92510575144M1216312945884032.52533.7321158514M121638366810932.53242.438140100M16184642781234048.34515011018M161853505881545335060.357165125M166510220646576.176185145188M16208181分12220见8088.989200160188M16209494138255043GB/T9124附录A100114.310822018018M162212011415825524125139.7133250210188M1622145139618825%150168.315928524022M2024174165212云咏200219.1219340295228M20242262266268306245250273.02733953502212M2026281281832068300323.93254454002212M20033333337068350355.63775054602216M20303653868430688400406.44265655152616M24324164368482728:对于铸铁法兰和制合金法兰,该规格的法兰可能是4个螺栓孔,因此,当制造厂和用户协商同意后,与铸铁法兰和闹合金法兰配对使用的钢制法兰可以采用4个螺栓孔。
