缝纫线润滑性试验方法 GBT 6839-2013.pdf

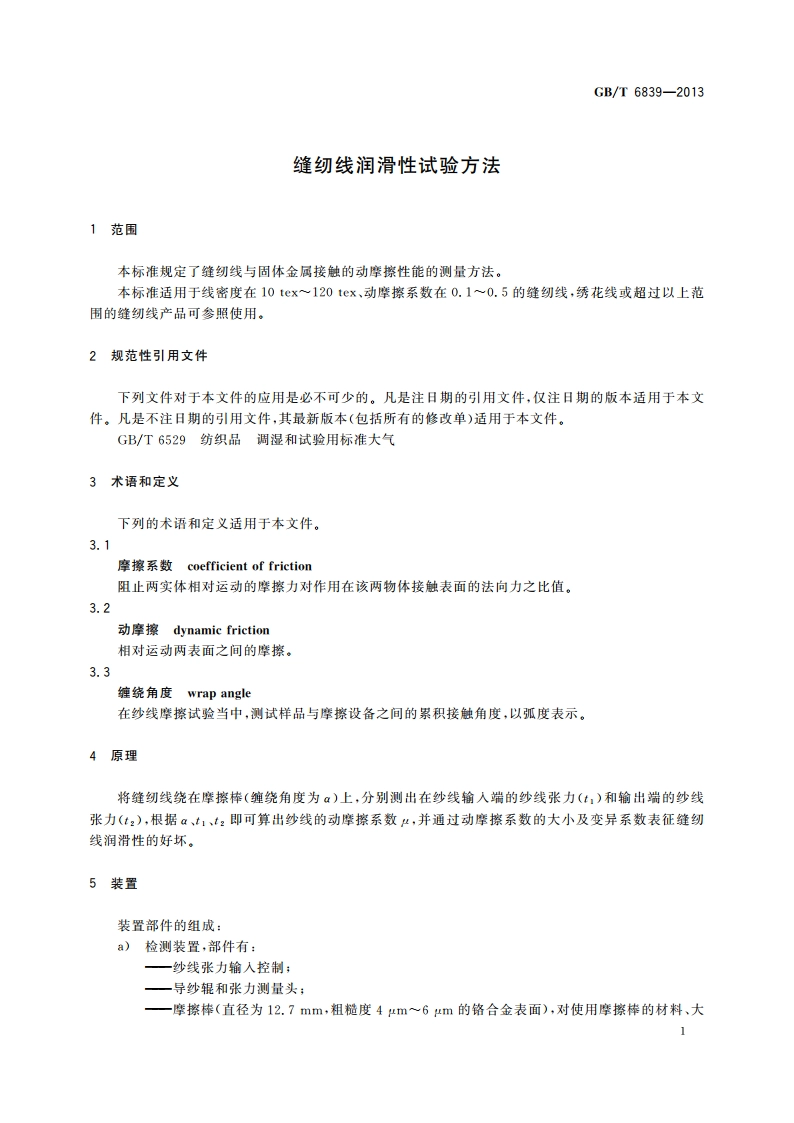

ICS 59.080W 58GB中华人民共和国国家标准GB/T6839-2013代替GB/T6839-1986缝纫线润滑性试验方法Testing method for lubrication of sewing threads2013-11-12发布2014-05-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T6839-2013缝纫线润滑性试验方法1范围本标准规定了缝纫线与固休金属接触的动摩擦性能的测量方法。本标准适用于线密度在10tx120tx、动摩擦系数在0.10.5的缝纫线，绣花线或超过以上范围的缝纫线产品可参照使用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6529纺织品调湿和试验用标准大气3术语和定义下列的术语和定义适用于本文件。3.1摩擦系数coefficient of friction阻止两实体相对运动的摩擦力对作用在该两物体接触表面的法向力之比值。3.2动摩擦dynamic friction相对运动两表面之间的摩擦，3.3缠绕角度wrap angle在纱线摩擦试验当中，测试样品与摩擦设备之间的累积接触角度，以弧度表示。4原理将缝纫线绕在摩擦棒（缠绕角度为）上，分别测出在纱线输入端的纱线张力(t,)和输出端的纱线张力(：2)，根据。、1、2即可算出纱线的动摩擦系数，并通过动摩擦系数的大小及变异系数表征缝纫线润滑性的好坏。5装置装置部件的组成：a)检测装置，部件有：一纱线张力输入控制；一导纱辊和张力测量头：一摩擦棒（直径为12.7mm,粗糙度4m6m的铬合金表面），对使用摩擦棒的材料，大GB/T6839-2013小、粗糙度有变化的必须在试验报告中说明；圈数调节和角度调节装置；驱动系统：能使纱线以一定的速度经过检测装置。该系统由记录和调节纱线传输速度装置及测量和控制纱线传输速度的设备构成。b)信号处理单元：计算并且显示动摩擦系数（包括平均值、最大值、最小值），摩擦系数变异系数值，摩擦系数图形曲线。c)打印机（可选）：提供缝纫线摩擦系数指标、图形输出等。6调湿和试验用的大气按GB/T6529中规定的标准大气进行调湿和试验，将样品放在试验用标准大气下调湿24h以上。7取样7.1按下列方法之一选择实验室样品：根据产品标准有关规定抽取；按有关方的协议。7.2推荐抽样数量：宝塔线、绞线(3个)。7.3测试材料应在试验过程中直接退绕，避免纱线变形。7.4每个卷装的试样数量按产品标准规定。如果产品标准没有规定，每个卷装各测试一次。8程序8.1根据设定的缠绕角度所规定的引纱路线，引出纱线。8.2纱线预加张力：(9.81)mN/tex。8.3缠绕角度的选择：不同缠绕角度测试的动摩擦系数会有所差异，按仪器生产商的推荐选择不同动摩擦系数适于的缠绕角度，通过导角轮调节缠绕角度范围在0360，但一般情况下试验时不应小于90。如没有任何可应用的说明书或者协议的情况下，使用缠绕角度为180。8.4纱线退绕速度的选择：纱线的退绕速度设置为100m/min,除非可应用的说明书或者协议表述为其他值，但应在测试报告中表明。8.5测试长度：正常情况下，每个卷装应不少于100m。如果纱线条干均匀度不好或易断纱，应选取整卷纱线，进行多次测试，直至完成整个试验。如出现缠纱、脱纱、断纱等致使试验中断的情况，应在试验报告中注明。9结果的计算和表示在已知输入端、输出端的纱线张力1、t,以及纱线缠绕角度a的情况下，按式(1)计算得到缝纫线动摩擦系数，计算结果修约至小数点后两位。Intz-Inti(1)2GB/T6839-2013式中：一动摩擦系数；t1一平均输人张力，单位为毫牛顿(mN):t2一平均输出张力，单位为毫牛顿(mN):一缠绕角度，单位为弧度。10试验报告试验报告应包括以下内容：a)说明试验是按本标准进行的：b)测试日期及试验条件：)样品名称、规格，d)仪器型号和参数；)退绕速度、缠绕角度、测试长度等必要参数：D试样数量及测试长度：g)批样的试验结果，包括：动摩擦系数，摩擦系数变异系数值等；h)任何偏离本标准细节。
