缝纫机术语 第1部分：基础术语 GBT 30420.1-2013.pdf

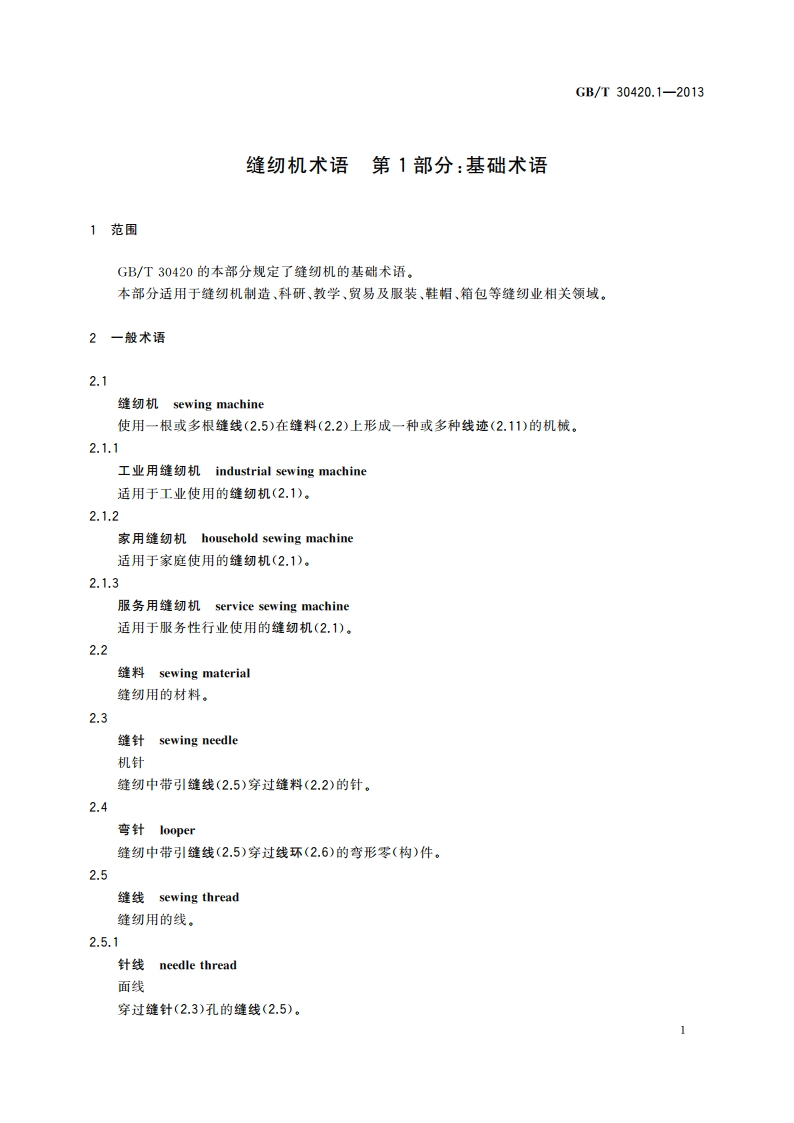

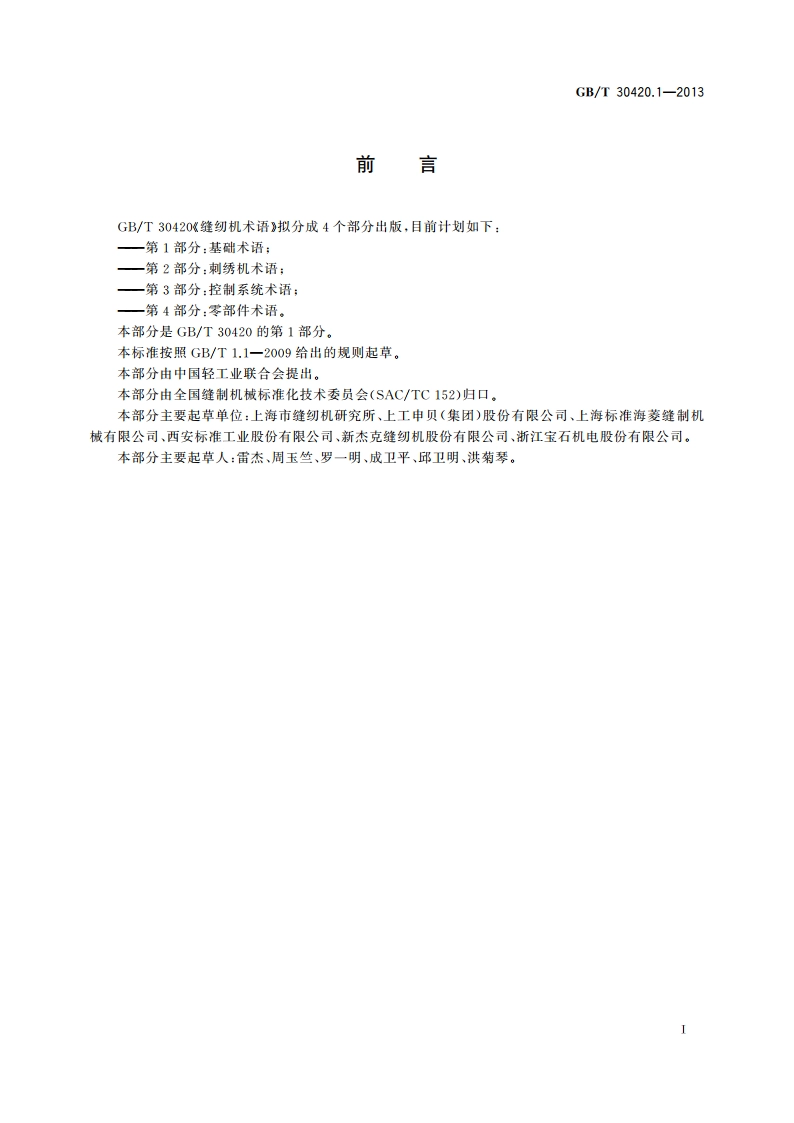

ICS 61.080Y17GB中华人民共和国国家标准GB/T 30420.1-2013缝纫机术语第1部分：基础术语Sewing machine terminology-Part 1:Basic terminology2013-12-31发布2014-12-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T30420.1-2013前言GB/T30420缝纫机术语拟分成4个部分出版，目前计划如下：第1部分：基础术语：第2部分：刺绣机术语；第3部分：控制系统术语；第4部分：零部件术语。本部分是GB/T30420的第1部分。本标准按照GB/T1.1-2009给出的规则起草。本部分由中国轻工业联合会提出。本部分由全国缝制机械标准化技术委员会(SAC/TC152)归口。本部分主要起草单位：上海市缝纫机研究所、上工申贝（集团）股份有限公司、上海标准海菱缝制机械有限公司、西安标准工业股份有限公司、新杰克缝纫机股份有限公司、浙江宝石机电股份有限公司。本部分主要起草人：雷杰、周玉竺、罗一明、成卫平、邱卫明、洪菊琴。GB/T30420.1-20132.5.2梭线bobbin thread底线由梭心引出的缝线(2.5)。2.5.3弯针线looper thread穿过弯针(2.4)孔的缝线(2.5)。2.6线环thread loop缝纫中针孔附近形成环状的缝线(2.5)。2.7自连intra looping缝线(2.5)的线环(2.6)依次穿入同一根缝线(2.5)形成的前一个线环(2.6)。GB/T4515-2008,定义2.1.12.8互连inter loping一根缝线(2.5)的线环(2.6)穿人另一根缝线(2.5)所形成的线环(2.6)。GB/T4515-2008,定义2.1.22.9交织intra jacing连锁一根缝线(2.5)穿过另一根缝线(2.5)的线环(2.6)，或围绕另一根缝线(2.5)。GB/T4515-2008,定义2.1.32.10线thread chain无缝料(2.2)时，缝线(2.5)通过自连(2.7)、互连(2.8)或交织(2.9)形成的两个以上辫状的循环。2.11线迹stitch由一根或一根以上的缝线(2.5)采用自连(2.7)、互连(2.8)、交织(2.9)，在缝料(2.2)上或穿过缝料(2.2)形成的一个单元。注：线迹的形成有：a)无缝料；b)在缝料内部；c)穿过缝料；d)在缝料表面等四种情况。GB/T4515-2008,定义2.12.11.1链式线迹chain stitch由一根或一根以上针线(2.5.1)自连(2.7)形成的线迹(2.11)。其特征是一根缝线(2.5)的线环(2.6)穿入缝料(2.2)后，依次与一个或几个线环(2.6)自连(2.7)。GB/T 4515-2008,3.12.11.1.1单线链式线迹 single thread chain stitch一根缝线(2.5)穿入缝料(2.2)后自连(2.7)形成的线迹(2.11)。2.11.1.2多线链式线迹multi-thread chain stitch一组（一根或数根）缝线(2.5)的线环(2.6)，穿人缝料(2.2)后，与另一组（一根或数根）互连(2.8)而2GB/T 30420.1-2013形成的线迹(2.11)。GB/T4515-2008,分类3.42.11.1.3包缝链式线迹overedging chain stitch包缝线迹一组（一根或数根）或一组以上缝线(2.5)以自连(2.7)或互连(2.8)方式形成的线迹(2.11)，至少一组缝线(2.5)的线环(2.6)包绕缝料(2.2)的边缘，一组缝线(2.5)的线环(2.6)穿人缝料(2.2)以后，与一组或一组以上缝线(2.5)的线环(2.6)互连(2.8)。GB/T4515-2008,分类3.52.11.1.4覆盖链式线迹 covering chain stitch绷缝线迹由两组以上缝线(2.5)互连(2.8)，并且其中两组缝线(2.5)将上下缝料(2.2)覆盖的线迹(2.11)。第一组缝线(2.5)的线环(2.6)穿入固定与缝料(2.2)表面的第三组缝线(2.5)的线环(2.6)后，再穿人缝料(2.2)与第二组缝线(2.5)的线环(2.6)在缝料(2.2)底面互连(2.8)。但是601线迹(2.11)例外，它只用两组缝线(2.5)。第三组缝线(2.5)的功能，是由第一组缝线(2.5)中的一根缝线(2.5)来完成。GB/T4515-2008,分类3.62.11.2锁式线迹lock stitch一组（一根或数根）缝线(2.5)的线环(2.6)，穿入缝料(2.2)后与另一组缝线(2.5)（一根或数根）交织(2.9)而形成的线迹(2.11)。GB/T4515-2008,分类3.32.11.3手缝线迹handstitch起源于手工缝纫的线迹(2.11)。其特征是由一根缝线(2.5)穿过缝料(2.2)，而把缝料(2.2)固结。GB/T4515-2008,分类3.22.11.4组合线迹combina tion stitch在缝纫中同时形成两种以上不同的线迹(2.11)。2.12线迹长度stitch length一个线迹(2.11)单元的长度。2.13线迹宽度stitch width线迹(2.11)垂直于送料方向的直线距离。2.14包缝宽度overlock width包缝线迹的宽窄尺寸。2.15线张力thread tensility缝线(2.5)受夹线装置(3.10)施加压力所产生的张力。2.16线缝stitching缝料(2.2)上的连续线迹(2.11)。3
