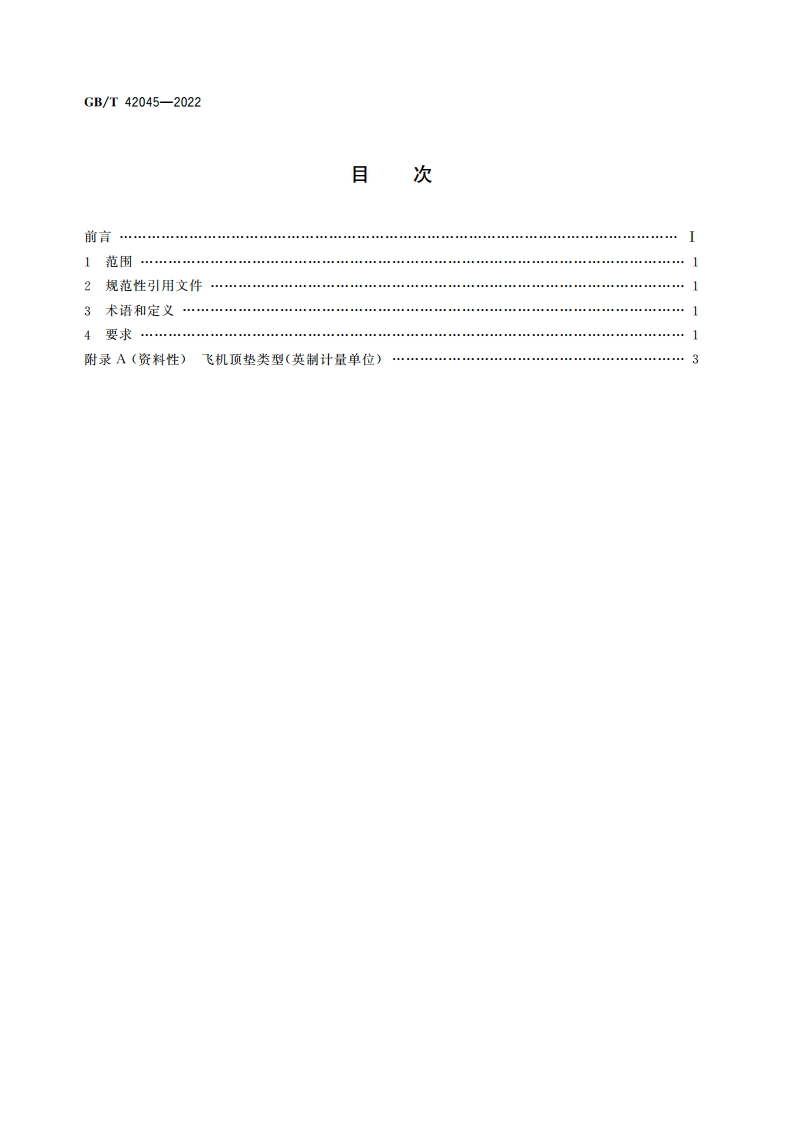

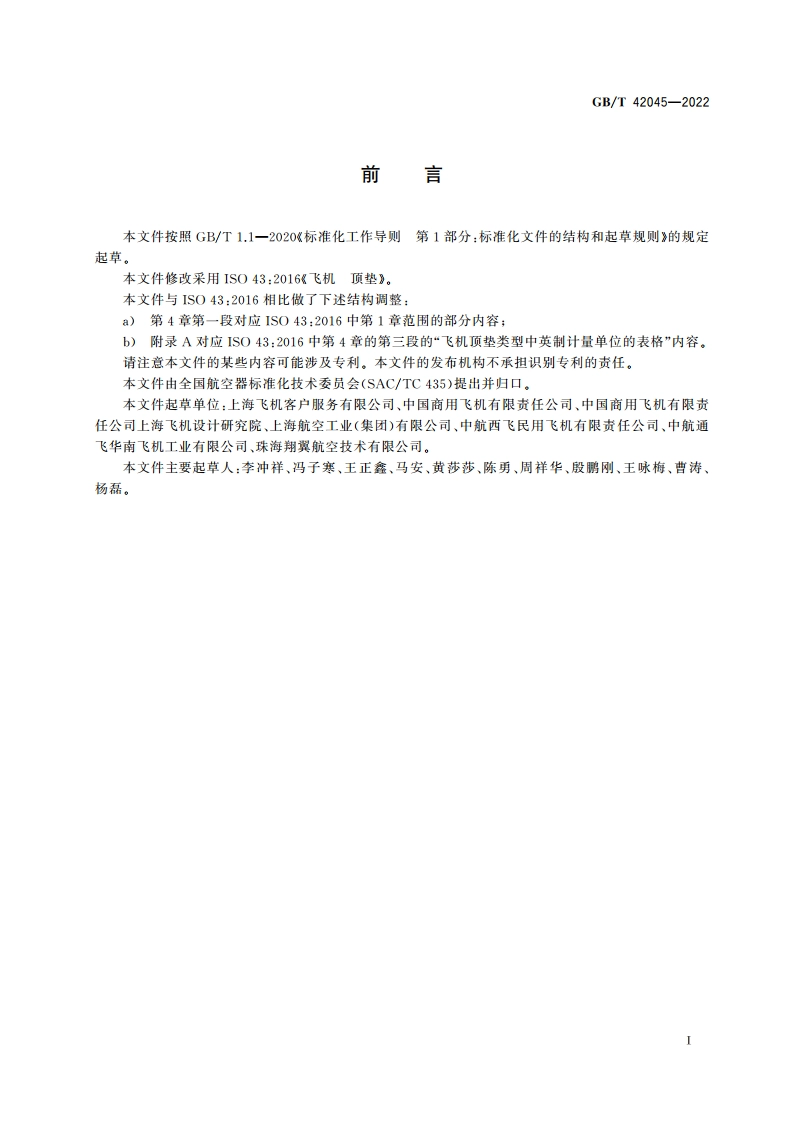

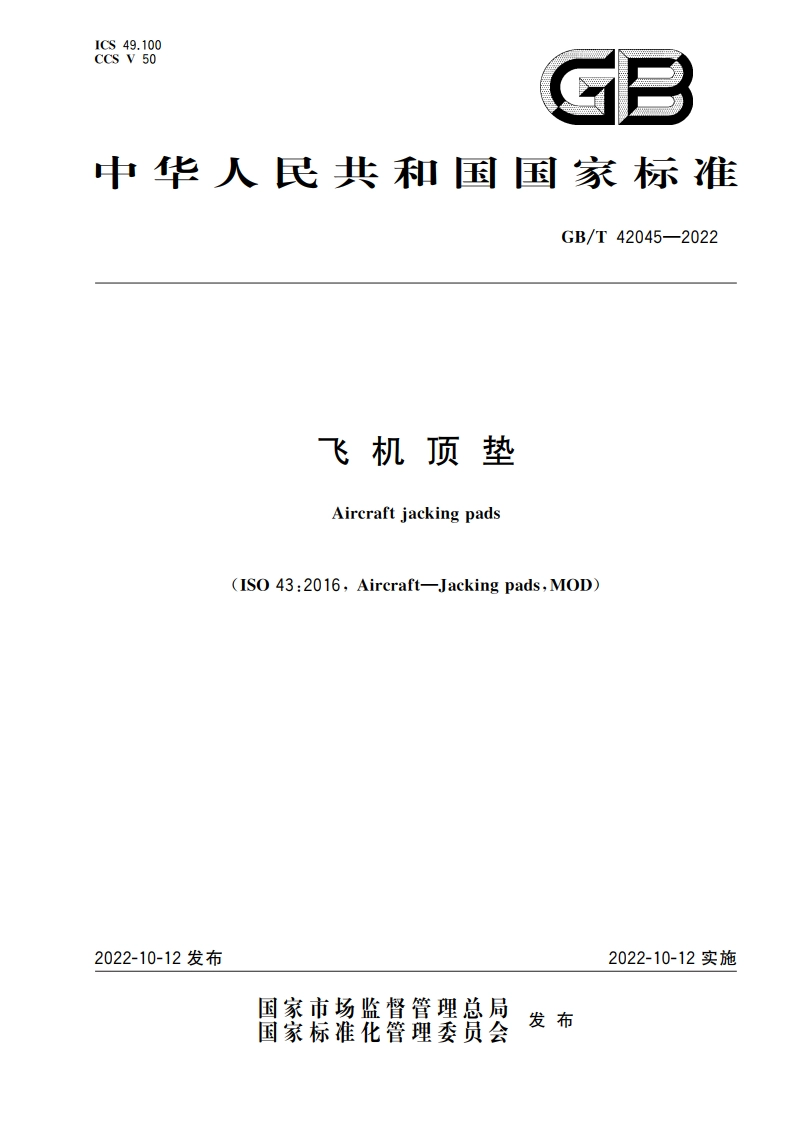

ICS49.100CCS V 50GB中华人民共和国国家标准GB/T42045-2022飞机顶垫Aircraft jacking pads(ISO 43:2016,Aircraft-Jacking pads,MOD)2022-10-12发布2022-10-12实施国家市场监督管理兽局发布国家标准化管理委员会GB/T42045-2022目次前言】范围12规范性引用文件13术语和定义1要求附录A(资料性)飞机顶垫类型（英制计量单位）3GB/T42045-2022前言本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件修改采用IS043:2016飞机顶垫。本文件与1S043:2016相比做了下述结构周整：a)第4章第一段对应1S043:2016中第1章范围的部分内容；b)附录A对应1S043:2016中第4章的第三段的“飞机顶垫类型中英制计量单位的表格”内容。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国航空器标准化技术委员会(SAC/TC435)提出并归口。本文件起草单位：上海飞机客户服务有限公司、中国商用飞机有限责任公司、中国商用飞机有限责任公司上海飞机设计研究院、上海航空工业（集团）有限公司、中航西飞民用飞机有限责任公司、中航通飞华南飞机工业有限公司、珠海翔翼航空技术有限公司。本文件主要起草人：李冲祥、冯子寒、王正鑫、马安、黄莎莎、陈勇、周祥华、殷鹏刚、王咏梅、曹涛、杨磊。GB/T42045-2022飞机顶垫1范围本文件规定了飞机顶垫的外形和尺寸以及顶垫的最小周围空间。本文件适用于飞机顶垫的设计和使用。2规范性引用文件本文件没有规范性引用文件。3术语和定义本文件没有需要界定的术语和定义。4要求飞机顶垫可直接与飞机的主要结构(primary flight structure,PFS)或轮轴(axle)连接。飞机顶垫分为七种类型，各类型详细规定了其形状、尺寸和最小周围空间。飞机顶垫应符合图1规定的外形，以及表1规定的尺寸、最小周围空间和相应承载载荷。英制飞机顶垫类型参数见附录A中的表A.1。(最小)洗图1飞机项垫示意图1GB/T42045-2022表1飞机顶垫类型（公制计量单位）球面半径最小承载最大承载最小周围最小周围空间机轮、利车，轮抬(r1)类型载荷载荷适用位置空间(Pu)(b)最小周围空间(c)0.25kNkNmmmmmm044.5飞机的主要结构76.228.58不适用12.7044.5500飞机的主要结构76.2304.830.15不适用19.0544.5轮轴76.219.0557.1512.7044.5667轮轴76.2228.622.2388.919.056671250轮轴228.630.15114.331.75少5001112飞机的主要结构304.8347.9834.93不适用31.7511121600飞机的主要结构347.9838.10不适用44.452
