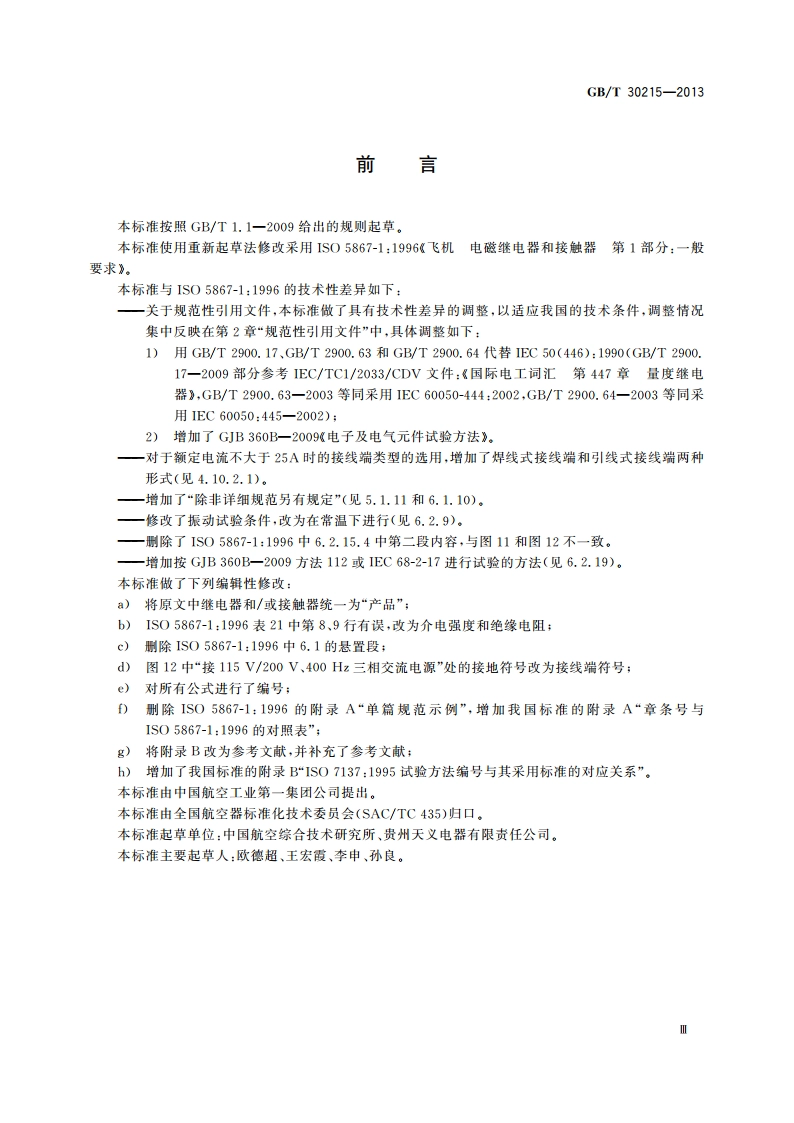

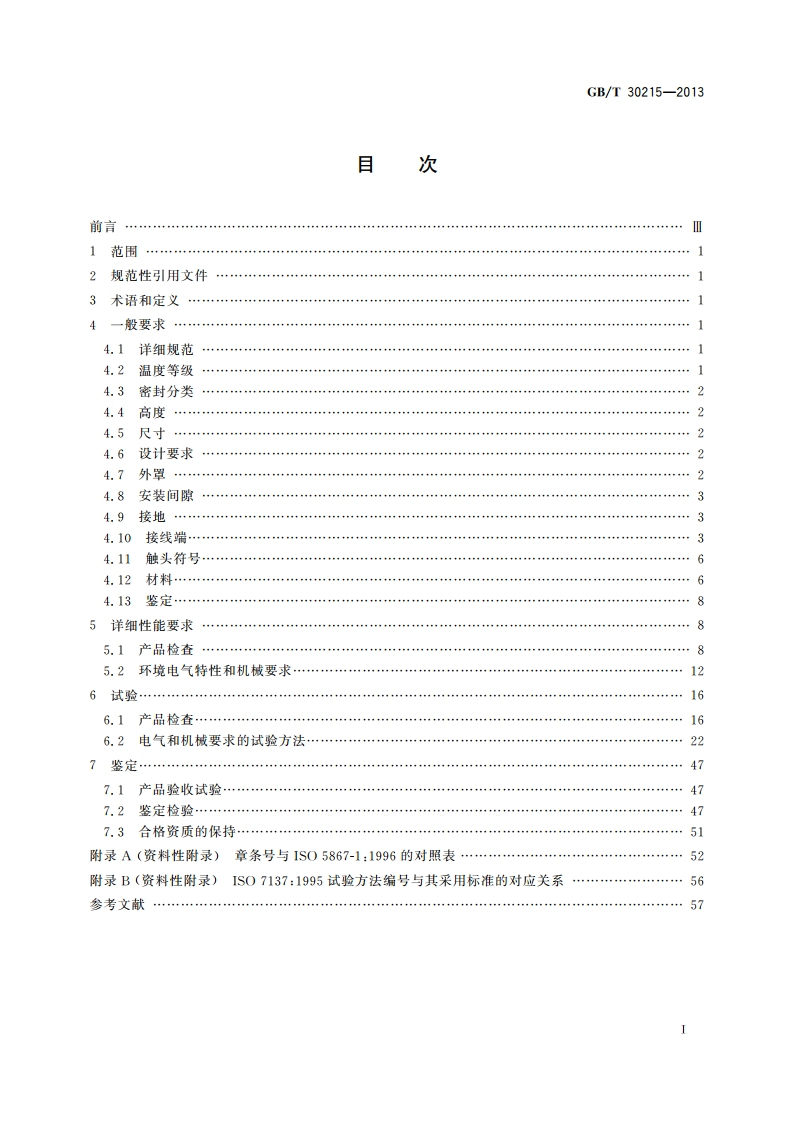

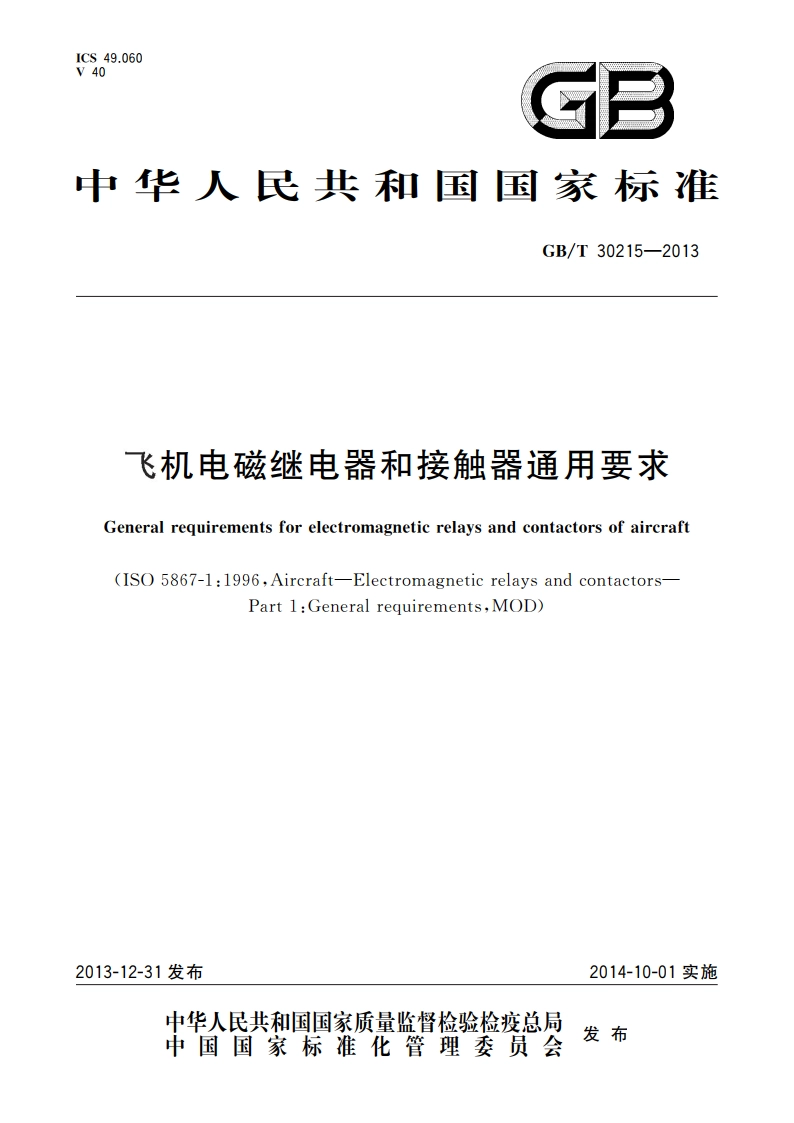

ICS49.060V40中华人民共和国国家标准GB/T30215一2013飞机电磁继电器和接触器通用要求General requirements for electromagnetic relays and contactors of aircraft(ISO 5867-1:1996,Aircraft-Electromagnetic relays and contactors-Part 1:General requirements,MOD)2013-12-31发布2014-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T30215-2013目次前言1范围12规范性引用文件3术话和定义14一般要求14.1详细规范14.2温度等级090999909099414.3密封分类244高度24.5尺寸24.6设计要求24.7外罩4.8安装间隙水49接地4,10接线端94.1】触头符号4,12材料413鉴定85详细性能要求85,1产品检查5,2环境电气特性和机械要求126试验166,1产品检查166.2电气和机械要求的试验方法227鉴定4771产品验收试验477.2鉴定检验477.3合格资质的保持51附录A(资料性附录)章条号与1S05867-1:1996的对照表52附录B(资料性附录)1S07137:1995试验方法编号与其采用标准的对应关系56参考义献”57IGB/T30215-2013前言本标准按照GB/T1.1一2009给出的规则起草。本标准使用重新起草法修改采用1S05867-1:1996飞机电磁继电器和接触器第1部分：一般要求。本标准与IS05867-1:1996的技术性差异如下：一关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整情祝集中反映在第2章“规范性引用文件”中，具体调整如下：1)用GB/T2900.17、GB/T2900.63和GB/T2900.64代替1EC50(446):1990(GB/T2900.17一2009部分参考1EC/TC1/2033/CDV文件：国际电工词汇第447章量度继电器，GB/T2900.63一2003等同采用1EC60050-444:2002,GB/T2900.64一2003等同采用1EC60050:445一2002)：2)增加了GJB360B一2009%电子及电气元件试金方法。一对于额定电流不大于25A时的接线端类型的选用，增加了焊线式接线端和引线式接线端两种形式（见410.2.1）。增加了“除非详细规范另有规定”（见5.1.11和6.1.10）。一修改了振动试验条件，改为在常温下进行（见6.2.9）。一删除了1S05867-1:1996中6.2.15.4中第二段内容，与图11和图12不一致。一增加按GJB360B一2009方法112或EC68-2-17进行试脸的方法（见6.2.19）。本标准做了下列编辑性修改：)将原文中继电器和/或接触器统一为“产品”：b)1S05867-1:1996表21中第8、9行有误，改为介电强度和绝缘电阻：c)删除1S05867-1:1996中6.1的悬置段：d)图12中“接115V/200V、400Hz三相交流电源”处的接地符号改为接线端符号：)对所有公式进行了编号：D删除IS05867-1:1996的附录A“单篇规范示例”，增加我国标准的附录A“章条号与1S05867-1:1996的对照表”，g)将附录B改为参考文献，并补充了参考文献；h)增加了我国标准的附录B“ISO7137:1995试验方法编号与其采用标准的对应关系”。本标淮由中国航空工业第一集团公司提出。本标准由全国航空器标准化技术委员会(SAC/TC435)归口，本标准起草单位：中国航空综合技术研究所、贵州天义电器有限责任公司。本标准主要起草人：欧德超、王宏霞、李申、孙良。GB/T30215-2013飞机电磁继电器和接触器通用要求1范围本标准规定了用于飞机28V直流或115V/200V、400Hz三相交流系统（具有1S01540规定特性)的触头额定电流值不小于5A(交流、直流)的电磁继电器和接触器（以下简称“产品”）的性能要求。辅助触头可有较低额定值。本标准规定的产品分为三个温度等级和三类密封。本标准适用于由28V直流或115V,400Hz交流电压控制的电磁动作、磁保持或者电磁动作、机械或磁自锁定的单极、多极产品。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2900.17电工术语量度继电器GB/T2900.63电工术语基础继电器(IEC60050-444:2002,IDT)GB/T2900.64电工术语有或无时间继电器(IEC60050-445:2002,IDT)GB360B一2009电子及电气元件试验方法ISOl540航空航天飞机电气系统特性(Aerospace-一Characteristics of aircraft electrical sys-tems)ISO7137:1995飞机机载设备环境条件和试脸方法(Aircraf一Environmental conditions andtest procedures for airborne equipment)IEC68-2-l7基本环境试验程序第2部分：试验Q试验：密封(Basic environmental testingprocedures-Part 2:Test-Test Q:Sealing)IEC158-2低电压控制机构第2部分：半导体接触器（固态控制器）Low-voltage controlgear-一Part 2:Semiconductor contactors(solid state controller)3术语和定义GB/T2900.17、GB/T2900.63、GB/T2900.64和IEC158-2界定的术语和定义适用于本文件。4一般要求4.1详细规范产品应符合本标准以及相关的详细规范的规定。当本标准要求与详细规范有冲突时，应以详细规范为准。制造商应编制每类产品的详细规范。4.2温度等级按适用环境的最高温度和最低温度，温度等级划分如下：A级：-65十125；1GB/T30215-2013B级：-55十85：C级：-55+70。4.3密封分类密封设计分类如下：1类：焊接密封式；2类：环境密封式：3类：非密封式。4.4高度1类和2类密封的产品适用海拔高度最大到25000m。3类密封的接触器适用海拔高度最大到15000m。4.5尺寸产品尺寸应按详细规范的规定，4.6设计要求产品在任何安装方向上均应能正常工作。尺寸和重量应为能满足规定性能、可靠性和强度要求的最小值。产品主触头为单组或多组类型，可带或不带辅助触头。辅助触头应与主触头机械连接，并应能指示出主触头的位置。接触器的接线端之间应设置适当的隔板，以防止意外短路。隔板应绝缘，以阻断所有接线端流过一个平板传导部件时的短路电流。产品线圈应能在符合IS01540规定特性的28V直流系统或115V、400Hz交流系统条件下工作，但不应同时工作在直流和交流系统中。产品应具有通断符合IS01540规定特性的28V直流系统和/或115V、400Hz交流系统的能力，4.7外罩4.7.1通则外罩应具有足够的机械强度以承受装卸、运输、贮存和安装过程中的正常应力，而不应引起部件故障或变形。外罩不应成为触头或线圈电路的一部分。注：外罩可作为磁路的一部分，4.7.2焊接密封式外罩焊接密封式外罩应设计成气密式，采用玻璃或陶瓷与金属封接或采用金属与金属熔焊的方法将外罩完全密封。焊接密封式产品应清除所有空气。继电器中应充满适当的惰性气体。所充气体的露点应至少低于产品最低温度5。注：接触器可充空气或惰性气体，4.7.3环境密封式外罩环境密封式外罩可采用不同于4.7.2规定的各种方法达到详细规范规定的密封等级要求。环境密封式产品应清除所有空气。继电器中应充满适当的惰性气体。所充气体的露点应至少低于产品最低温度5。注：接触器可充空气或惰性气体，2
