飞机通用电缆和航空航天应用的导体尺寸和特性 GBT 35852-2018.pdf

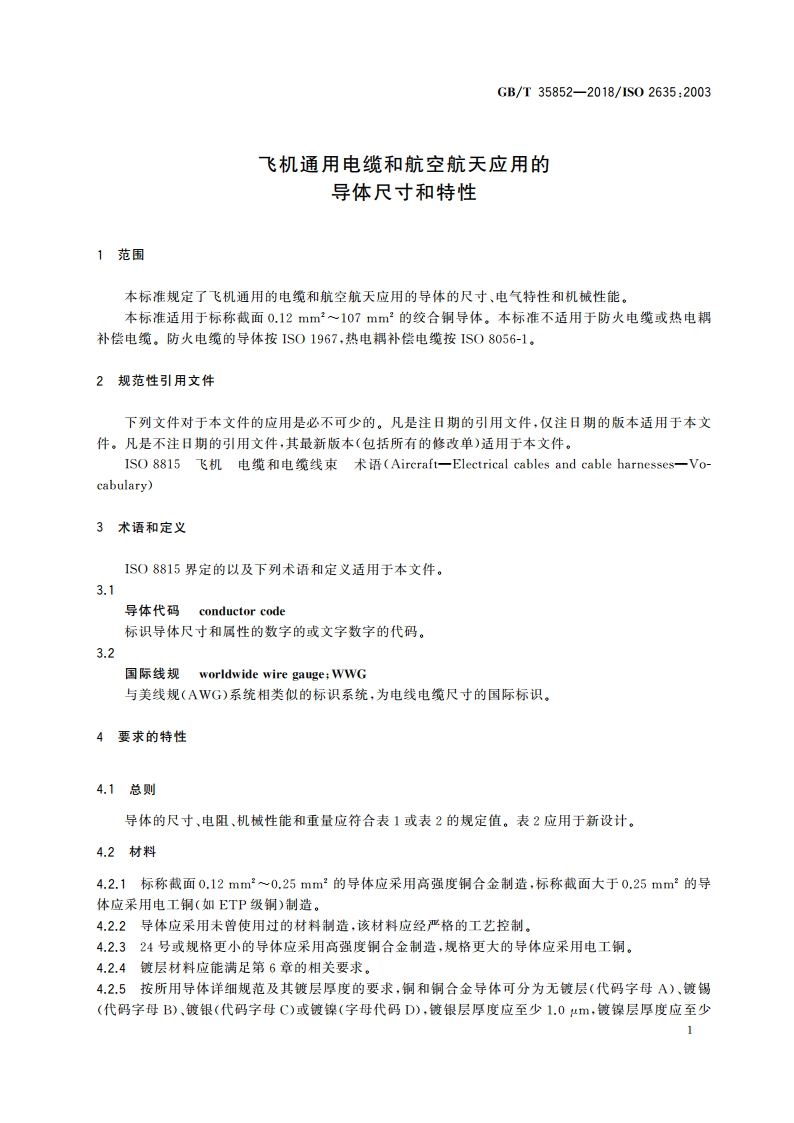

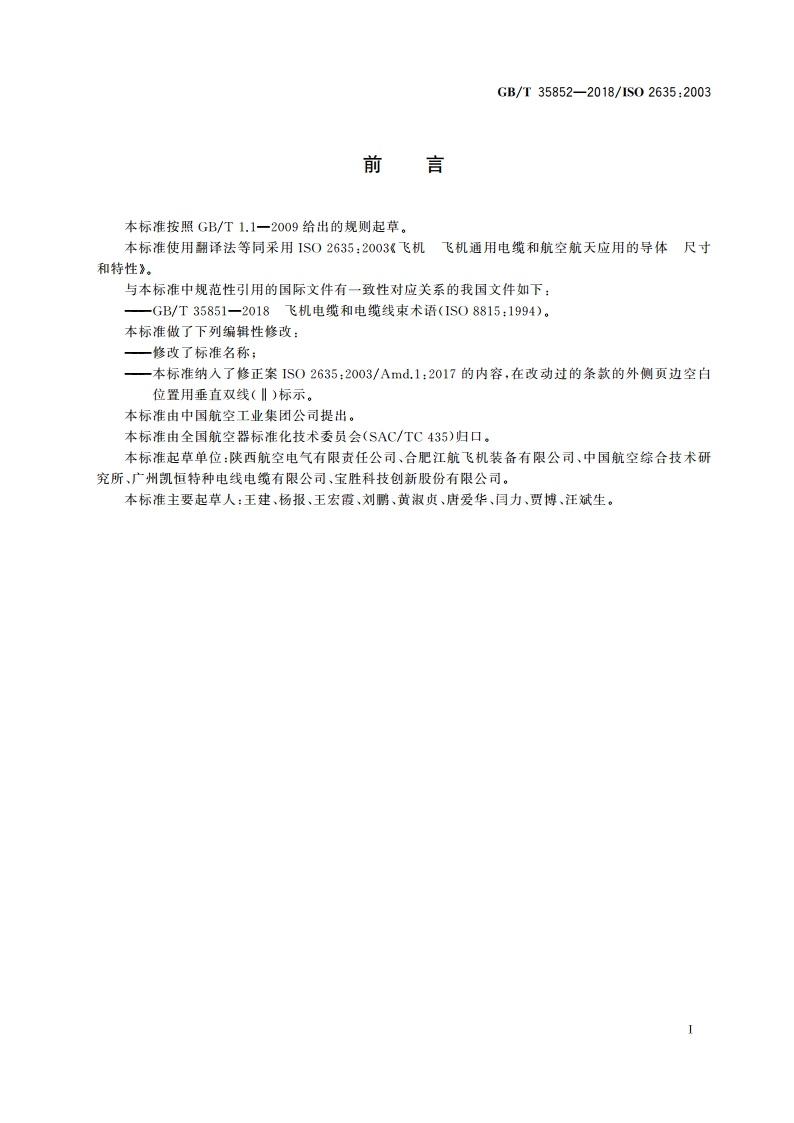

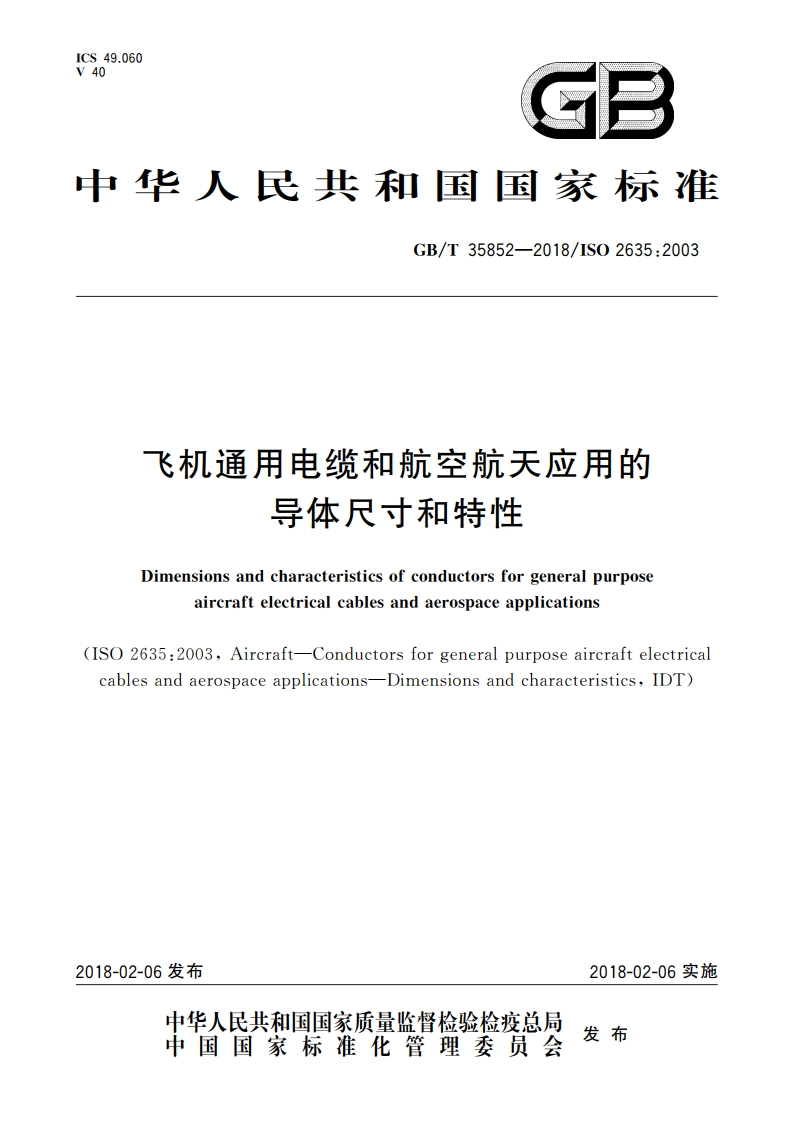

ICS49.060V40中华人民共和国国家标准GB/T35852-2018/IS02635:2003飞机通用电缆和航空航天应用的导体尺寸和特性Dimensions and characteristics of conductors for general purposeaircraft electrical cables and aerospace applications(ISO 2635:2003,Aircraft-Conductors for general purpose aircraft electricalcables and aerospace applications-Dimensions and characteristics,IDT)2018-02-06发布2018-02-06实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T35852-2018/1S02635:2003前言本标准按照GB/T1.1一2009给出的规则起草。本标准使用翻译法等同采用1S02635:2003飞机飞机通用电缆和航空航天应用的导体尺寸和特性。与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：一GB/T35851一2018飞机电缆和电缆线束术语(1S08815:1994),本标准做了下列编辑性修改：一修改了标准名称；一本标准纳人了修正案1S02635:2003/Amd.1:2017的内容，在改动过的条款的外侧页边空白位置用垂直双线（）标示。本标准由中国航空工业集团公司提出。本标准由全国航空器标准化技术委员会(SAC/TC435)归口。本标准起草单位：陕西航空电气有限责任公司、合肥江航飞机装备有限公司、中国航空综合技术研究所、广州凯恒特种电线电缆有限公司、宝胜科技创新股份有限公司。本标准主要起草人：王建、杨报、王宏霞、刘鹕、黄淑贞、唐爱华、，闫力、贾博、汪斌生。GB/T35852-2018/1S02635:2003飞机通用电缆和航空航天应用的导体尺寸和特性1范围本标准规定了飞机通用的电缆和航空航天应用的导体的尺寸、电气特性和机械性能。本标准适用于标称截面0.12mm2107mm2的绞合铜导体。本标准不适用于防火电缆或热电耦补偿电缆。防火电缆的导体按1S01967,热电耦补偿电缆按IS08056-1。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO8815飞机电缆和电缆线束术语(Aircraft一Electrical cables and cable harnesses-一Vocabulary)3术语和定义1S08815界定的以及下列术语和定义适用于本文件。3.1导体代码conductor code标识导体尺寸和属性的数字的或文字数字的代码。3.2国际线规worldwide wire gauge,WVG与美线规(AWG)系统相类似的标识系统，为电线电缆尺寸的国际标识。4要求的特性4.1总则导体的尺寸、电阻、机械性能和重量应符合表1或表2的规定值。表2应用于新设计。4.2材料4.2.1标称截面0.12mm20.25mm2的导体应采用高强度铜合金制造，标称截面大于0.25mm2的导体应采用电工铜（如ETP级铜）制造。4.22导体应采用未曾使用过的材料制造，该材料应经严格的工艺控制。4.2.324号或规格更小的导体应采用高强度铜合金制造，规格更大的导体应采用电工铜。4.2.4镀层材料应能满足第6章的相关要求。4.2.5按所用导体详细规范及其镀层厚度的要求，铜和铜合金导体可分为无镀层（代码字母A)、镀锡(代码字母B)、镀银（代码字母C)或镀镍（字母代码D),镀银层厚度应至少1.0m,镀镍层厚度应至少GB/T35852-2018/1S02635:20031.25m。5结构5.1表1给出了每一导体截面的单线根数，标称导体尺寸覆盖的标称截面范围为0.15mm2107mm2。表2给出了轻型导体的特性，标称截面范围为0.12mm2107mm2(W28W0000)。5.2绞线应清洁，光亮，且无表面不规则。5.3导体应由表1或表2规定的单线根数和直径组成。导体应是同心层绞合或复绞。5.4成品导体中不应有扭绞、接头或其他缺陷。5.5单线中的接头应采用仟焊或锡焊。单线中任一50m内不应多于1个接头，在同一层中300mm范围内不应多于一个接头。6试验方法和要求6.1抗张强度和伸长率6.1.1方法使用1%精度的拉力机测试整根导体的抗张强度和伸长率，夹具的初始间隔应为245mm255mm,分离速率应为200mm/min300mm/min(铜)和40mm/min60mm/min(钢合金)。6.1.2要求包覆绝缘前的导体拉断时抗张强度和伸长率应符合表1或表2的规定，这些数值基于三次试验的平均值。6.2单位长度质量称量导体，至少1m,母每一规格导体单位长度的质量应合表1或表2的规定。6.3电阻6.3.1方法测量导体电阻（单位为欧姆）并采用下列公式修正到20：对退火铜，采用式(1)：Rr=1+0.003931(T-20)Rog5551n（1）对铜合金，采用式(2)：Rr=1+0.003500(T-20)Ro(2）式中：R,一T温度下的试样电阻，单位为欧姆()：T一被试导体温度，单位为摄氏度（）：R0一20下的电阻，单位为欧姆(2)。6.3.2要求计算值应不超过表1或表2的规定值。
