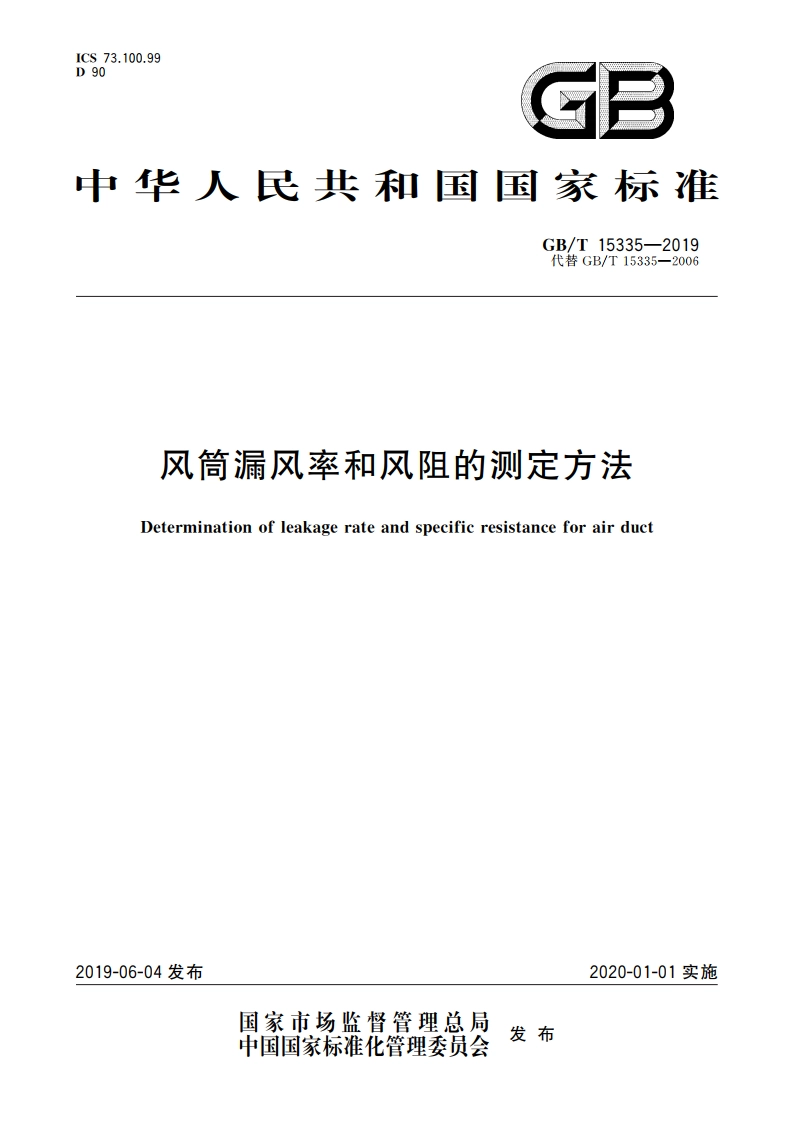

风筒漏风率和风阻的测定方法 GBT 15335-2019.pdf

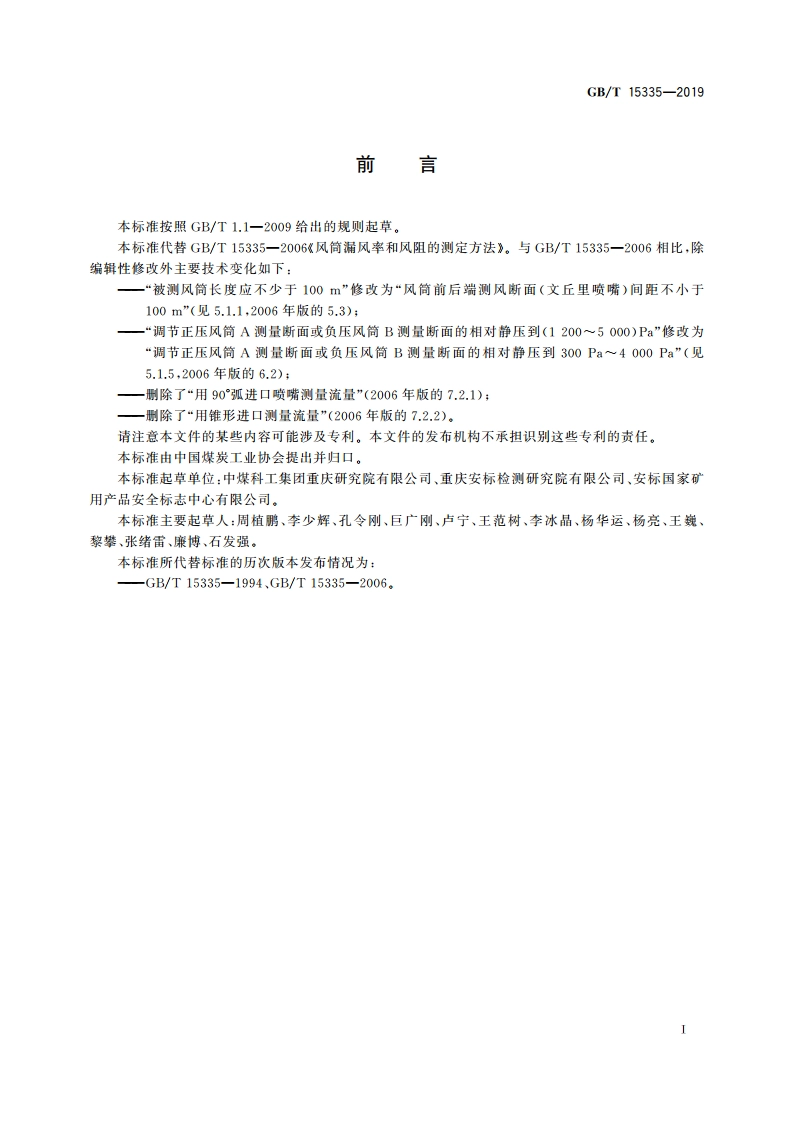

GB/T15335-2019目次前言】范围2规范性引用文件3术话和定义、符号、下标”13.】术语和定义13.2符号3.3下标9379n3n3103333133101n333n3n133313033n3n033333338131313331311333nn04测定系统24.1系统组成24,2测量装置24.3测量仪器5测定程序5.1测定准备5.2长度测量45,3大气环境参数测量45.4压力测量.46测定结果的计算6.1大气环境参数计算.56.2质量流量计算.56.3风筒漏风率计算1n5”66,4风简风阻计算6GB/T15335-2019前言本标准按照GB/T1.1一2009给出的规则起草。本标准代替GB/T15335一2006风简漏风率和风阻的测定方法。与GB/T15335一2006相比，除编辑性修改外主要技术变化如下：一“被测风筒长度应不少于100”修改为“风筒前后端测风断面（文丘里喷嘴）间距不小于100m”(见5.1.1,2006年版的5.3)：一“调节正压风筒A测量斯面或负压风筒B测量断面的相对静压到(12005000)Pa”修改为“调节正压风简A测量断面或负压风筒B测量断面的相对净压到300Pa4000Pa”(见5.1.5,2006年版的6.2)；一别除了“用90弧进喷嘴测量流量”(2006年版的7.2.1)：一删除了“用雏形进口测量流量”(2006年版的7.2.2)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国煤炭工业协会提出并归口。本标准起草单位：中煤科工集团重庆研究院有限公司、重庆安标检测研究院有限公司、安标国家矿用产品安全标志中心有限公司。本标准主要起草人：周植鹏、李少辉、孔令刚、巨广刚、卢宁、王范树、李冰品、杨华运、杨亮、王巍、黎攀、张绪雷、廉博、石发强。本标淮所代替标准的历次版本发布情况为：一GB/T15335-1994、GB/T15335-2006.GB/T15335-2019风筒漏风率和风阻的测定方法1范围本标准规定了风简届风率和风阻的测定系统、测定程序和测定结果计算。本标准适用于正压风筒和负压风筒漏风率和风阻的测量。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1236工业通风机用标准化风道性能试验GB/T2624.3用安装在圆形截面管道中的差压装置测量满管流体流量第3部分：喷嘴和文丘里喷嘴MT/T222煤矿用局部通风机技术条件3术语和定义、符号、下标3.1术语和定义GB/T1236、GB/T2624.3界定的以及下列术语和定义适用于本文件。3.1.1百米风筒漏风率leakage rate per100 m of air duct在规定的风压条件下，平均每百米正（负）压风筒漏流量占风简进（出）口流量的百分数。3.1.2百米风筒风阻specific resistance per1O0 m of air duct平均每百米风简轴线方向上的摩擦风阻和接头风阻之和。3.1.3百米风筒标准风阻reference specific resistance per1O0 m of air duct在空气密度为1.2kg/m3的条件下，平均每百米风筒轴线方向上的摩擦风阻和接头风阻之和。3.2符号下列符号适用于本文件。Ax一测量断面X的面积，m2;dx一喷嘴喉道X斯面的内径，mDx一喷嘴上游段X断面的内径，m:h一测量断面A、B之间的风简通风阻力，Pa:h。一相对湿度，%；1GB/T15335-2019K一测量断面A,B之间的风简漏风率；K1一百米风筒漏风率：L一测量断面A,B之间的风筒长度，m:p。一风筒平均高度上的大气压力，Pa:Px一测量断面X上压力，Pa:px一测量断面X上的流体空间和时间的平均表压，P:p一饱和蒸汽压力，Pa:pv一水蒸气的分压，Pa:qx一测量断面X的质量流量，kg/s:qx一测量断面X的容积流量，m3/s;一流量计压比：Rw一百米风筒风阻，Ns2/m3:RA一风筒测量断面A、B间的风阻，Ns2/m:Rs一百米风筒标准风阻，Ns2/m:R一湿空气或气体的气休常数，J/(kgK):一干球温度计温度，一湿球温度计温度，：Ex一测量断面X的温度，；Vmx一截面X上的气体平均速度，m/s:a一管路内流量计的流量系数：喷嘴内径与风管上游段直径之比d/D:px一测量断面X的差压，Pa:qm一风筒漏流量，kg/s:一膨胀系数：0 x一测量断面X的静态温度，K:一等熵指数，对于大气x=1.4:一测量断面X的气休平均密度，kg/m。3.3下标下列下标适用于本文件。6-X一文丘里喷嘴进风侧测量断面编号：8-X一文丘里喷嘴喉道测量断面编号，A一风筒进风侧测量断面编号：B一风筒出风侧测量断面编号。4测定系统4.1系统组成测定系统由测量装置、测量仪器组成。4.2测量装置4.2.1测量装置组成测量装置由局部通风机、测试风道组成。测试风道布置如图1、图2所示。
