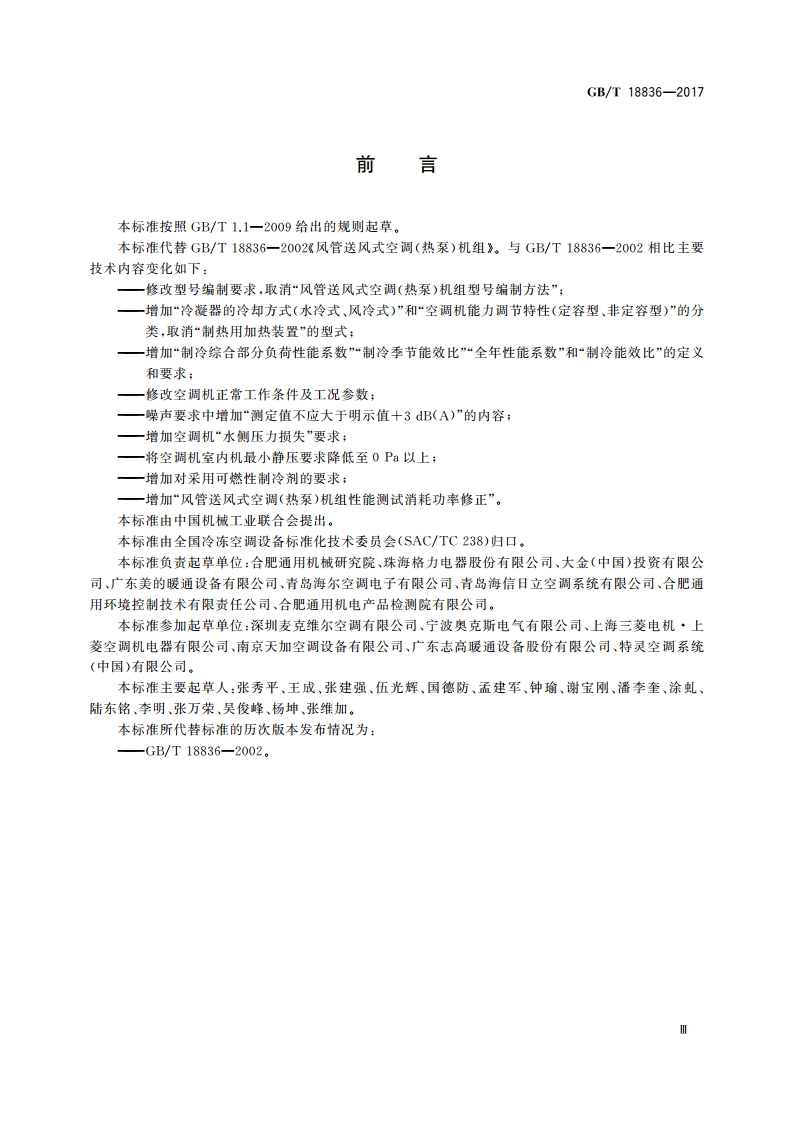

GB/T18836-2017前言本标准按照GB/T1.1一2009给出的规则起草。本标准代替GB/T18836一2002风管送风式空周（热泵）机组，与GB/T18836一2002相比主要技术内容变化如下：一修改型号编制要求，取消“风管送风式空调（热泵）机组型号编制方法”：一增加“冷凝器的冷却方式（水冷式、风冷式）”和“空调机能力调节特性（定容型，非定容型）”的分类，取消“制热用加热装置”的型式：一增加“制冷综合部分负荷性能系数”“制冷季节能效比”“全年性能系数”和“制冷能效比”的定义和要求；一修改空调机正常工作条件及工况参数：一噪声要求中增加“测定值不应大于明示值十3dB(A)”的内容；一增加空调机“水侧压力损失”要求：将空调机室内机最小静压要求降低至0P以上：一增加对采用可燃性制冷剂的要求：一增加“风管送风式空调（热泵）机组性能测试消耗功率修正”。本标准由中国机械工业联合会提出。本标准由全国冷冻空调设备标准化技术委员会(SAC/TC238)归口。本标准负责起草单位：合肥通用机械研究院、珠海格力电器股份有限公司、大金（中国）投资有限公司、广东美的暖通设备有限公司、青岛海尔空调电子有限公司、青岛海信日立空调系统有限公司、合肥通用环境控制技术有限贵任公司、合肥通用机电产品检测院有限公司。本标准参加起草单位：深圳麦克维尔空调有限公司、宁波奥克斯电气有限公司、上海三菱电机上菱空调机电器有限公司、南京天加空调设备有限公司、广东志高暖通设备股份有限公司、特灵空调系统(中国)有限公司。本标准主要起草人：张秀平、王成、张建强、伍光辉、国德防、孟建军、钟瑜、谢宝刚、潘李奎、涂虬、陆东铭、李明、张万荣、吴俊峰、杨坤、张维加。本标准所代替标准的历次版本发布情况为：GB/T18836-2002。GB/T18836-2017风管送风式空调（热泵）机组1范围本标准规定了风管送风式空调（热泵）机组（以下简称“空调机”）的术语和定义、型式和基本参数、要求、试验、检验规则、标志、包装、运输和贮存等。本标准适用于风管送风式空调（热泵）机组。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB2894一2008安全标志及其使用导则GB/T3785.1电声学声级计第1部分：规范GB4706.32一2012家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求GB/T4798.2电工电子产品应用环境条件第2部分：运输GB/T6388运输包装收发标志GB9237制冷和供热用机械制冷系统安全要求GB/T10870一2014蒸气压缩循环冷水（热泵）机组性能试验方法GB/T13306标牌GB/T17758一2010单元式空气调节机GB/T18430.1一2007蒸气压缩循环冷水（热泵）机组第1部分：工业或商业用及类似用途的冷水（热泵）机组GB19576单元式空气调节机能效限定值及能源效率等级GB25130单元式空气调节机安全要求JB/T7249制冷设备术语JB/T9066一1999柜式风机盘管机组3术语和定义JB/T7249和GB/T17758界定的以及下列术语和定义适用于本文件。3.1风管送风式空调（热泵）机组ducted air-conditioning(heat pump)units一种通过风管向密闭空间、房间或区域直接提供集中处理空气的设备。它主要包括制冷系统以及空气循环和净化装置，还可以包括加热、加湿和通风装置。3.2制热用辅助电热装置auxiliary electric heater for heating与热泵一起使用进行制热的电热装置（包括后安装的电热装置）。1GB/T1883620173.3热水盘管heat water coil一种由外供热水流经盘管，空气由风机导流横掠盘管而使空气得到加热的装置。3.4制热用热水盘管装置heating equipment with heat water coil只用热水盘管进行制热的装置。3.5制热用辅助热水盘管装置heating equipment with auxiliary heat water coil与热泵一起使用进行制热的热水盘管装置。3.6制热用电热装置与辅助热水盘管装置heating equipment with electric heater and auxiliary heat water coil与热泵一起使用进行制热的电热装置与热水盘管装置。3.7空气焓差法air enthalpy difference method一种测定机组能力的方法。它对机组的送风参数、回风参数以及循环风量进行测量，用测出的风量与送风、回风焓差的乘积确定机组的制冷（热）量。3.8风量air flow rate在制造厂规定的机外静压送风运行时，空调机单位时间内向封闭空间、房间或区域送入的空气量。该风量应换算成20、101kPa、相对湿度65%的状态下的数值。注：单位为m3/h。3.9制冷综合部分负荷性能系数refrigerating integrated part load value;lPLV(C)一个按GB/T17758一2010附录B中所述方法试验和计算的，综合描述空调机部分负荷制冷效率的性能指标。注：其值用V/W表示，3.10制冷季节能效比seasonal energy efficiency ratio:SEER在制冷季节中，空调机进行制冷运行刷从室内除去的熟量总和与消耗的电量总和之比，按GB/T17758一2010附录C中所述方法试验和计算的值。注：其值用Wh/(Wh)表示.3.11制热季节能效比heating seasonal performance factor;HSPF在制热季节中，空调机进行制热运行时向室内送入的热量总和与消耗的电量总和之比。按GB/T17758一2010附录C中所述方法试验和计算的值。注：其值用Wh/(Wh)表示.3.12全年性能系数annual performance factor:APF在制冷季节及制热季节中，空调机进行制冷（热）运行时从室内除去的热量及向室内送人的热量总和与同一期间内消耗的电量总和之比。按GB/T17758一2010附录C中所述方法试验和计算的值。注：其值用Wh/(Wh)表示.2
