飞机维护及其安全警告标志
GBT
16992-2008
飞机
维护
及其
安全
警告
标志
16992
2008

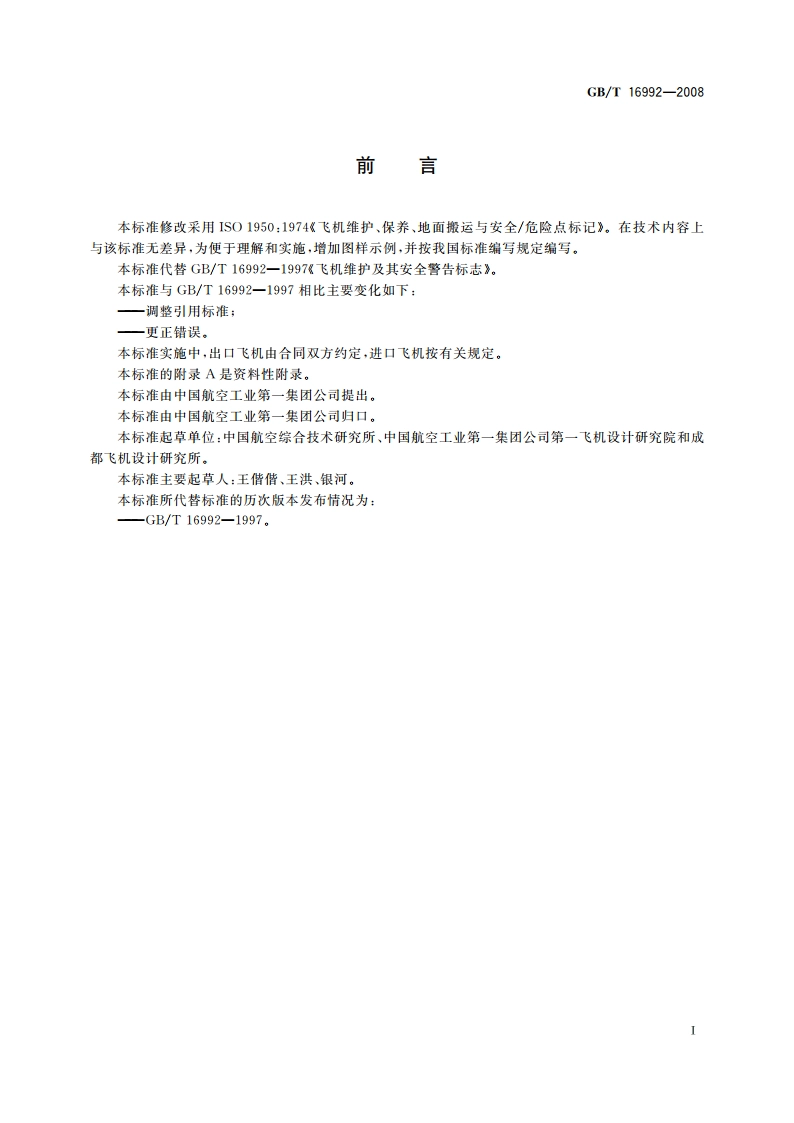

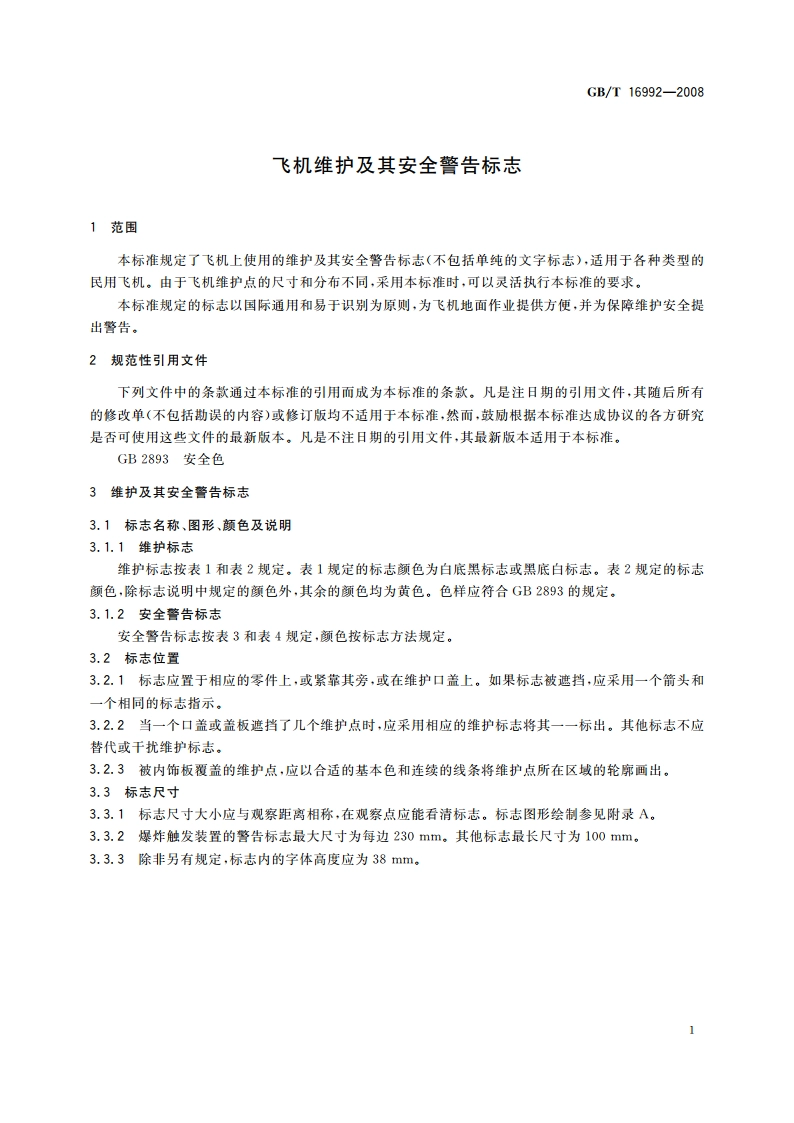

GB/T16992-2008前言本标准修改采用1S01950:1974飞机维护、保养、地面搬运与安全/危险点标记。在技术内容上与该标准无差异,为便于理解和实施,增加图样示例,并按我国标准编写规定编写。本标准代替GB/T16992一1997飞机维护及其安全警告标志。本标准与GB/T16992一1997相比主要变化如下:一调整引用标准:一更正错误。本标准实施中,出口飞机由合同双方约定,进口飞机按有关规定。本标准的附录A是资料性附录。本标准由中国航空工业第一集团公司提出。本标准由中国航空工业第一集团公司归口。本标准起草单位:中国航空综合技术研究所、中国航空工业第一集团公司第一飞机设计研究院和成都飞机设计研究所。本标准主要起草人:王偕偕,王洪、银河。本标准所代替标准的历次版本发布情况为:-GB/T16992-1997.GB/T16992-2008飞机维护及其安全警告标志1范围本标准规定了飞机上使用的维护及其安全警告标志(不包括单纯的文字标志),适用于各种类型的民用飞机。由于飞机维护点的尺寸和分布不同,采用本标准时,可以灵活执行本标准的要求。本标准规定的标志以国际通用和易于识别为原则,为飞机地面作业提供方便,并为保障维护安全提出警告。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB2893安全色3维护及其安全警告标志3.1标志名称、图形、颜色及说明3.1.1维护标志维护标志按表1和表2规定。表1规定的标志颜色为白底黑标志或黑底白标志。表2规定的标志颜色,除标志说明中规定的颜色外,其余的颜色均为黄色。色样应符合GB2893的规定。3.1.2安全警告标志安全警告标志按表3和表4规定,颜色按标志方法规定。3.2标志位置3.2.1标志应置于相应的零件上,或紧靠其旁,或在维护口盖上。如果标志被遮挡,应采用一个箭头和一个相同的标志指示。3.2.2当一个口盖或盖板迹挡了几个维护点时,应采用相应的维护标志将其一一标出。其他标志不应替代或干扰维护标志。3.2.3被内饰板覆盖的维护点,应以合适的基本色和连续的线条将维护点所在区域的轮廓画出。3.3标志尺寸3.3.1标志尺寸大小应与观察距离相称,在观察点应能看清标志。标志图形绘制参见附录A。3.3.2爆炸触发装置的警告标志最大尺寸为每边230mm。其他标志最长尺寸为100mm。3.3.3除非另有规定,标志内的字体高度应为38mm。GB/T16992-2008表1地面维护标志(一)名称标志标志说明气压系统“X“形。标志下面标明最大充气压力(最大充气压力)P四图围的“”形,空气起动标志下面标明最大起动压力(最大起动压力)Pa空调四圆点图形两平行长方形。氧对于气态氧,在标志下面标明最大(呼吸用)充氧压力:气态:(最大充氧压力)P对于液态氧,在标志下面标明容积液态:(容积)L四角星燃油标志下面标明燃油牌号和最大加油压力(燃油牌号)(最大加油压力)Pa正方形.润滑油标志下面标明润滑油牌号(润滑油牌号)2GB/T16992-2008表1(续)名称标志标志说明四形。液压油标志下面标明液压油牌号和最大加油压力(液压油牌号)(最大加油压力)Pa管子相交接头形。中性气休标志下面标明气体种号和最大加注压力(气体牌号)(最大加注压力)Pa三角形。防冰液标志下面标明防冰液牌号(防冰液牌号)两条水平波浪线,冷却剂标志下面标明冷却液牌号和混合液百分比(冷却液牌号)(混合液百分比)中心线呈水平,顶点对接的两个三制冷液角形。标志下面标明制冷剂牌号(制冷剂牌号)
