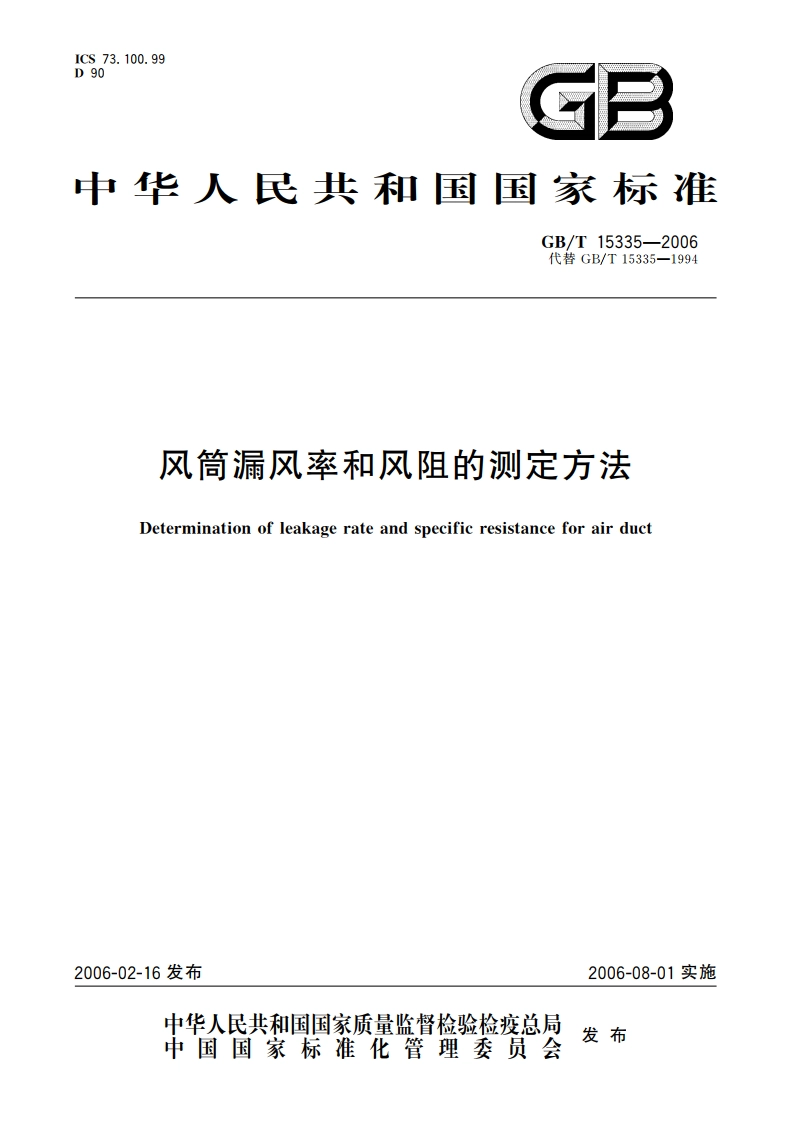

风筒漏风率和风阻的测定方法 GBT 15335-2006.pdf

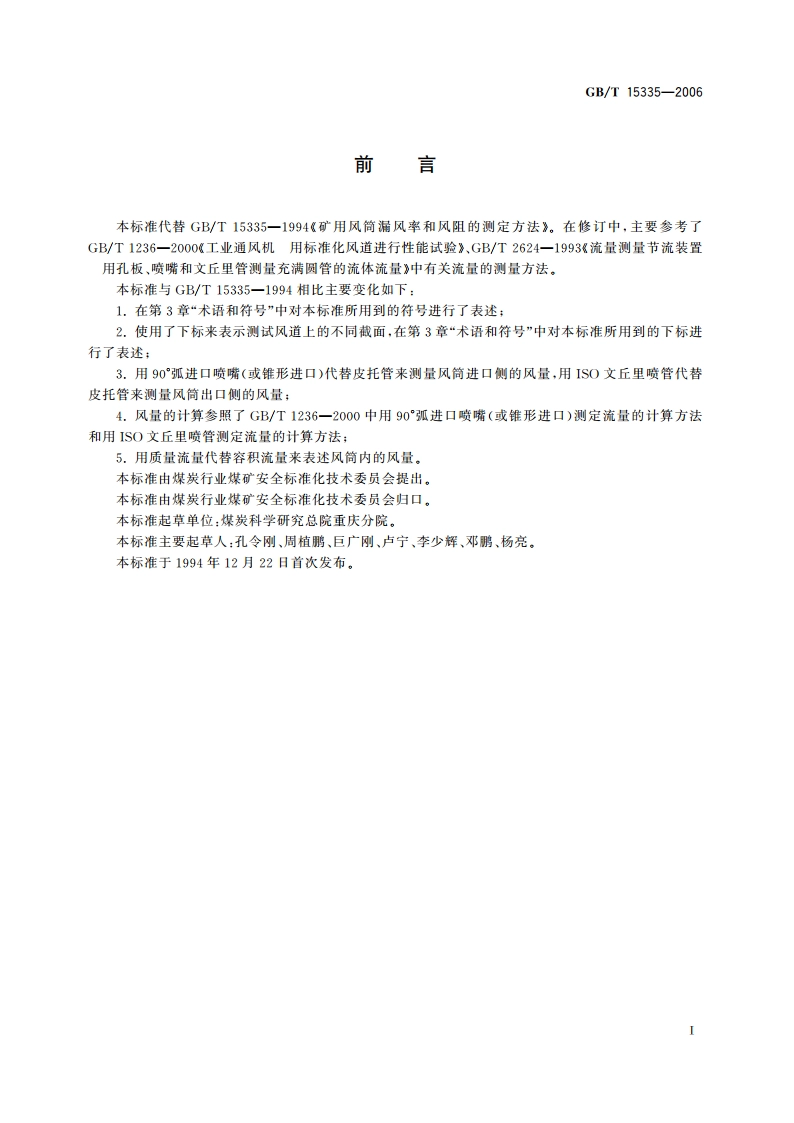

GB/T15335-2006前言本标准代替GB/T15335一1994矿用风筒漏风率和风阻的测定方法。在修订中，主要参考了GB/T1236一2000工业通风机用标准化风道进行性能试验、GB/T2624一1993流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆管的流体流量中有关流量的测量方法。本标准与GB/T15335一1994相比主要变化如下：1.在第3章“术语和符号”中对本标准所用到的符号进行了表述：2。使用了下标来表示测试风道上的不同截面，在第3章“术语和符号”中对本标准所用到的下标进行了表述：3.用90弧进口喷嘴（或锥形进口）代替皮托管来测量风简进口侧的风量，用S0文丘里喷管代替皮托管来测量风筒出口侧的风量：4.风量的计算参照了GB/T1236一2000中用90弧进口喷嘴（或锥形进口）测定流量的计算方法和用S0文丘里喷管测定流量的计算方法：5。用质量流量代替容积流量来表述风筒内的风量。本标准由煤炭行业煤矿安全标准化技术委员会提出。本标准由煤炭行业煤矿安全标准化技术委员会归口。本标准起草单位：煤炭科学研究总院重庆分院。本标准主要起草人：孔令刚、周植期、巨广刚、卢宁、李少辉、邓那、杨亮。本标准于1994年12月22日首次发布。GB/T15335-2006风筒漏风率和风阻的测定方法1范围本标准规定了风筒漏风率和风阻的测定系统、测定条件，测定程序和测定结果的表述。本标准适用于正压风筒和负压风筒漏风率和风阻的测定。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1236一2000工业通风机用标准化风道进行性能试验(idt IS05801:1997)GB/T2624一1993流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆管的流体流量(eqv IS05167-1:1991)3术语和符号GB/T2624一1993、GB/T1236一2000确立的以及下列术语、符号和单位适用于本标准。3.1术语3.1.1百米风筒漏风率leakage rate per100 m of air duct在规定的风压条件下，平均每百米正（负）压风筒漏风量占风简进（出）口风量的百分数。3.1.2百米风筒风阻specific resistance per1O0 m of air duct平均每百米风筒轴线方向上的摩擦风阻和接头风阻之和，3.1.3百米风筒标准风阻reference specific resistance per1O0 m of air duct在空气密度为1.20kg/m3的条件下，平均每百米风筒轴线方向上的摩擦风阻和接头风阻之和。3.2符号符号术语单位A管路截面x的面积m20喷嘴喉道直径D管路流量计上游段的圆形管道内径DAA测量断面风道内径DuB测量断面风道内径h测量断面A、B之间的风简通风阻力Pah.相对湿度1K测量断面A、B之间的风简漏风率1K100百米风筒漏风率LAB测量断面A、B之间的风简长度m流体的绝对压力Pa1GB/T15335-2006Pa风简平均高度上的大气压力PaPe表压(p.=p-p)PaP截面x上的流体空间和时间的平均绝对压力PaPex截面x上的流体空间和时间的平均表压PaPas饱和蒸汽压力Pap水蒸气的分压Pau质量流量kg/sw容积流量m/sq国x截面无上的质量流量kg/sQvs截面x上的容积流量m2/sra流量计压比1R10百米风筒风阻Ns2/mRAB风简测量断面A、B间的风阻N.s2/mR百米风筒标准风阻Ns2/m8R.湿空气或气体的气体常数J/(kgK)Rep:(Reas)截面x上的雷诺数1t.环境温度C干球温度计温度C湿球温度计温度Ctx截面x上的静态温度Vo截面x上的气体平均速度m管路内流量计的流量系数1B喷嘴内径与风管上游段直径之比/D1P差压Paq风简漏风量膨胀系数18截面x上的滞止温度K.截面x上的静态温度K日环境温度K等嫡指数，对于大气=1.410气体密度kg/mP截面工上的气体平均密度kg/m3.3下标5进口侧测量时喉道截面6出口侧测量时P上游截面进口侧测量时P上游截面出口侧测量时喉道截面以风简进风侧截面B风筒出风侧截面4测定系统测定系统由测定装置、被测风筒、测量仪器组成。测定系统布置如图1、图2所示。
