风电叶片用真空导入环氧树脂 GBT 31293-2014.pdf

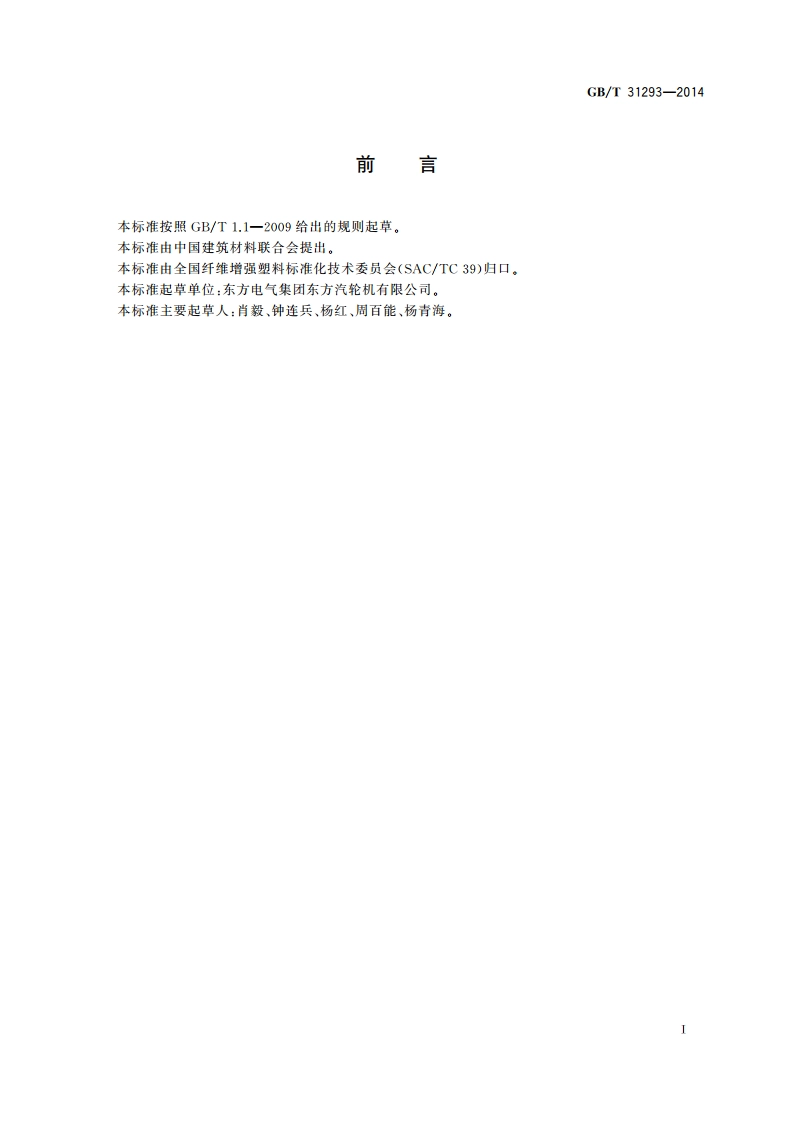

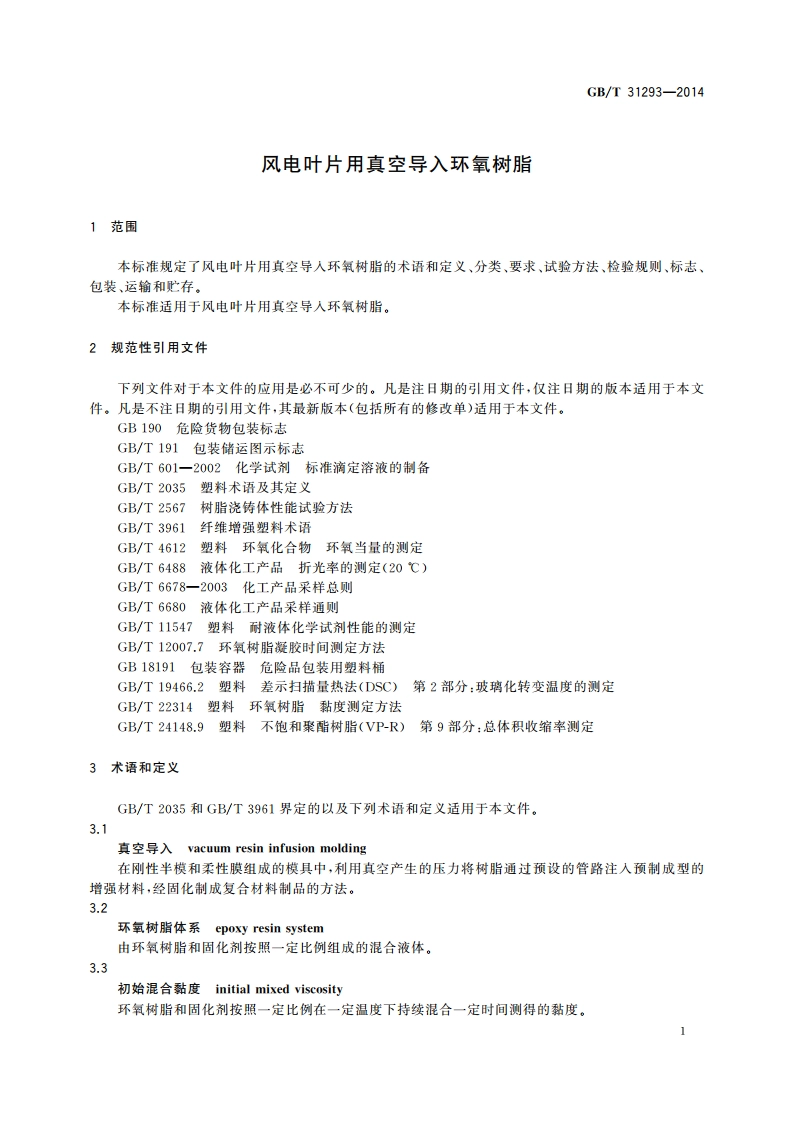

GB/T31293-2014前言本标准按照GB/T1.1一2009给出的规则起草。本标准由中国建筑材料联合会提出。本标准由全国纤维增强塑料标准化技术委员会(SAC/TC39)归口。本标准起草单位：东方电气集团东方汽轮机有限公司。本标准主要起草人：肖毅、钟连兵、杨红、周百能、杨青海。GB/T31293-20146试验方法6.1环氧当量按GB/T4612的规定测试。6.2黏度按GB/T22314的规定测试，测试温度为25.00.2。6.3初始混合黏度按一定比例将环氧树脂和固化剂混合均匀后，按GB/T22314的规定立即测试，混合时间不大于3min,测试温度为25.00,2。6.4折光率按GB/T6488的规定测试。6.5胺值按附录A的规定测试。6.6凝胶时间按GB/T12007.7的规定测试，测试温度为25.01.0。6.7放热峰温度按GB/T12007.7的规定测试，用精度为0.1的温度测量装置测量试样中部的温度，所记录的最高温度为放热峰温度，测试温度为25.0士1.0。6.8拉伸强度、拉伸弹性模量、断裂伸长率、弯曲强度、弯曲弹性摸量、压缩强度和冲击强度浇铸体试样制备时采用制造商推荐的固化制度，最高固化温度不宜超过80。测试按GB/T2567的规定进行，其中压缩测试采用I型试样，冲击测试采用型试样。6.9玻璃化转变温度按GB/T19466.2的规定测试，取第一次扫描测得的T值。6.10体积收缩率按GB/T24148.9的规定测试。6.11吸水率按GB/T11547的规定测试，试样尺寸为50mm50mm4mm,测试温度为23.0土2.0，浸泡时间为168h。
