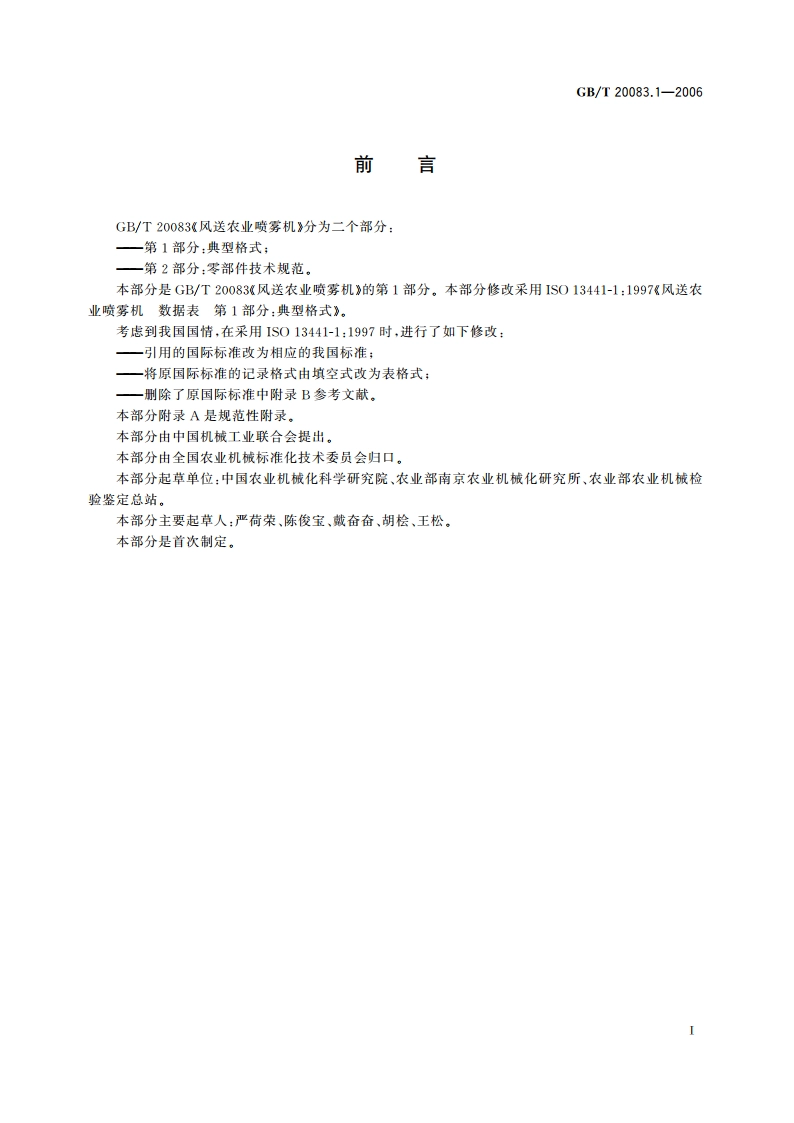

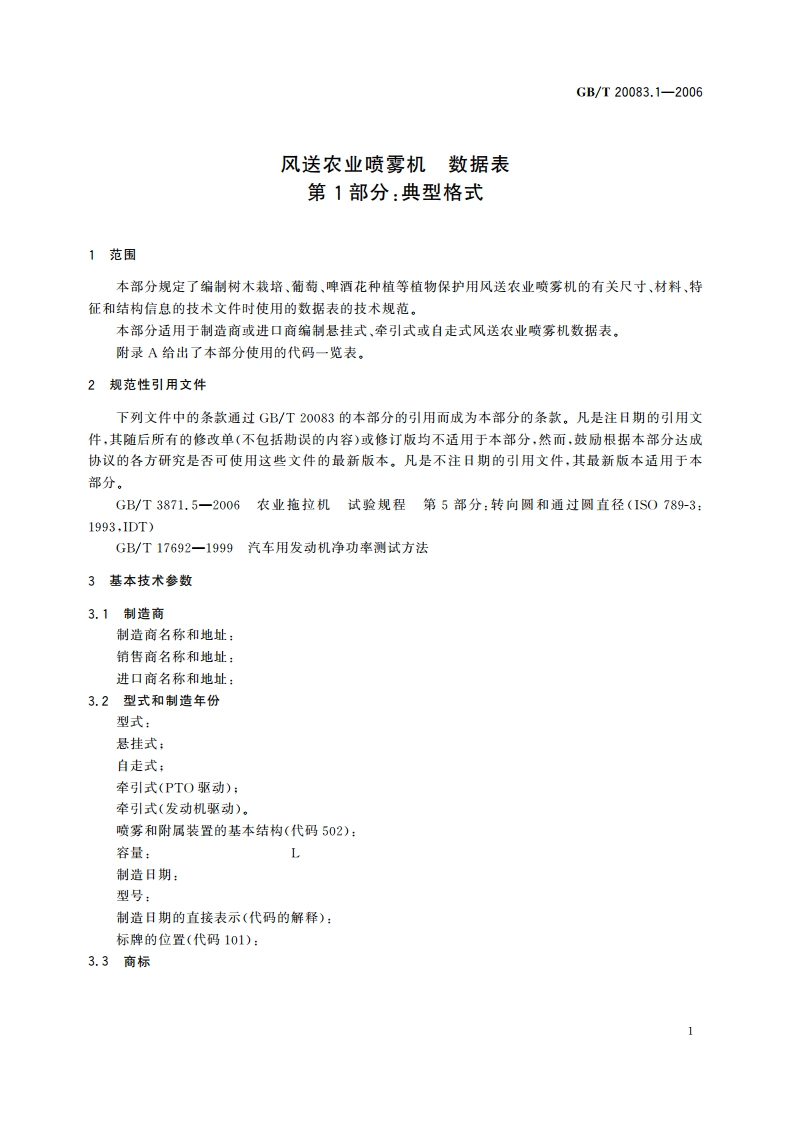

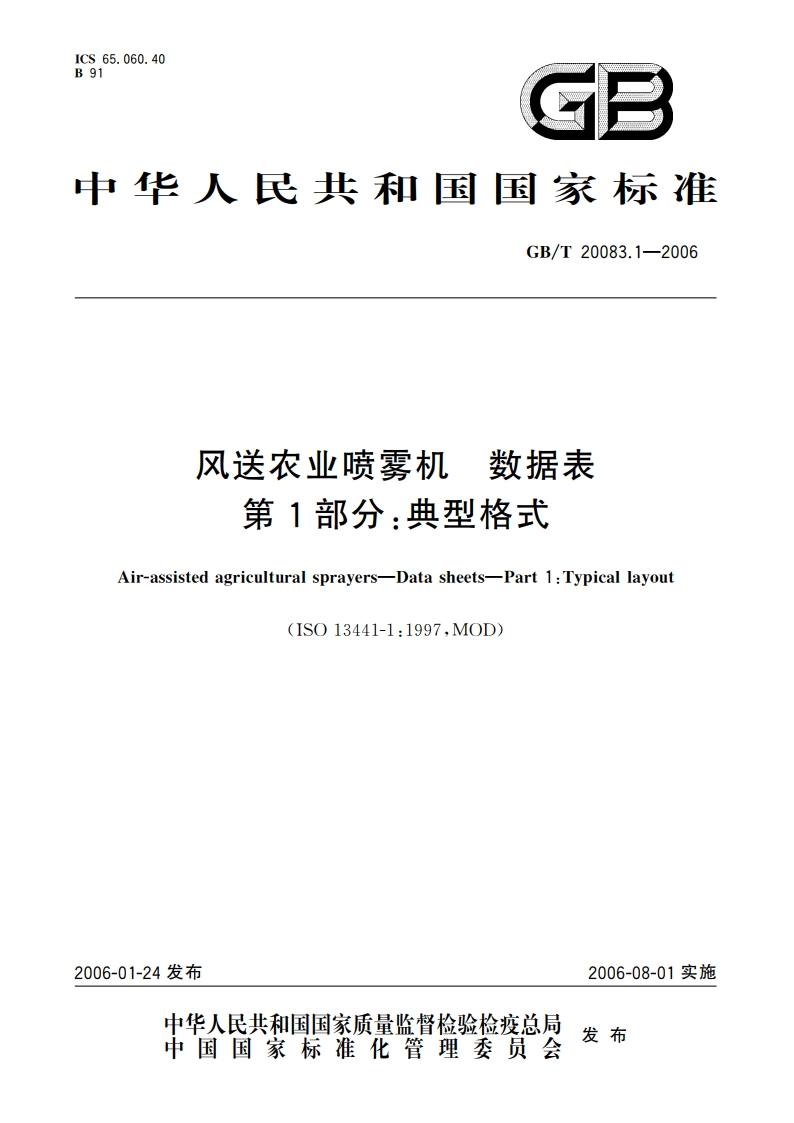

1CS65.060.40B91B中华人民共和国国家标准GB/T20083.1一2006风送农业喷雾机数据表第1部分：典型格式Air-assisted agricultural sprayers-Data sheets-Part 1:Typical layout(IS013441-1:1997,MOD)2006-01-24发布2006-08-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T20083.1-2006前言GB/T20083风送农业喷雾机分为二个部分：一第1部分：典型格式：一第2部分：零部件技术规范。本部分是GB/T20083风送农业喷雾机的第1部分。本部分修改采用1S013441-1:1997风送农业货雾机数据表第1部分：典型格式。考虑到我国国情，在采用1S013441-1:1997时，进行了如下修改：一引用的国际标准改为相应的我国标准：一将原国际标准的记录格式由填空式改为表格式：一删除了原国际标准中附录B参考文献。本部分附录A是规范性附录。本部分由中国机械工业联合会提出。本部分由全国农业机械标准化技术委员会归口。本部分起草单位：中国农业机械化科学研究院、农业部南京农业机械化研究所、农业部农业机被检验鉴定总站。本部分主要起草人：严荷荣、陈俊宝、戴奋奋、胡桧、王松。本部分是首次制定。GB/T20083.1-20064尺寸（参见图1至图3）悬挂式机具牵引式机具自走式机具总长度L1/m轮轴至牵引钩的长度L:/m轴距L,/m不可湖/m一轮距W最小/m一最大/m药液箱加液口顶部高度H/m地隙（机架轴下）H,/m运输宽度W,/m作业状态高度H,/m运输状态总高度H,/m下悬挂点高度H/m一一最小转向半径（按GB/T3871.5一2006测定）/ma)项杆型(502.0)b)主风机型(502.1)图1牵引式机具的尺寸GB/T20083.1-2006Lac)主风机和上导流器型(502.2)Lad)主轴风机型(502.3)H/HL2c)主风机和喷头通风管型(502.4)图1（续）
