风机盘管机组 GBT 19232-2019.pdf

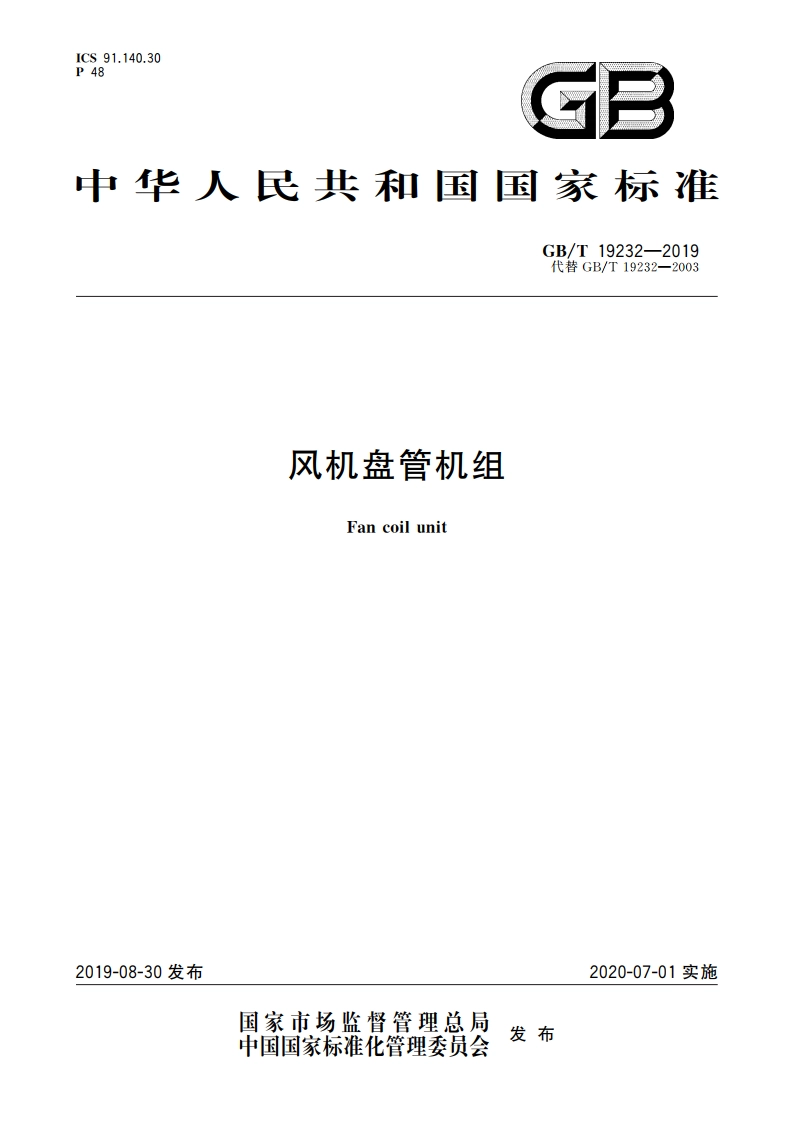

ICS91.140.30P48B中华人民共和国国家标准GB/T19232-2019代替GB/T19232-2003风机盘管机组Fan coil unit2019-08-30发布2020-07-01实施国家市场监督管理总局中国国家标准化管理委员会发布GB/T19232-2019目次前言】范围2规范性引用文件13术话和定义”】4分类与标记35一般要求6要求177试验方法188检验规则249标志、包装、运输和心存26附录A(规范性附录)风机盘管机组风量试验方法28附录B(规范性附录)风机盘管机组供冷量和供热量试验方法33附录C(规范性附录)风机盘管机组噪声试验方法42GB/T19232-2019前言本标准按照GB/T1.1一2009给出的规则起草。本标准代替GB/T19232一2003风机盘管机组。与GB/T19232一2003相比，除编辑性修改外主要技术变化如下：一修改了标准产品的风量、风压范围（见第1章，2003年版的第1章）：一增加了风机盘管机组能效的规定（见5.7、5.9、5.11、6.12、6.13）：增加了对干式风机盘管机组和单供服风机盘管机组的要求（见5,2、5.85,11）：一增加了对永隧同步电机风机盘管机组的要求（见5.3、5.65.11）：一增加了四管制风机盘管机组的性能要求（见5,6、5.7）：一修改了检验项目表（见表23,2003年版的表9）。本标准由中华人民共和国住房和城乡建设部提出。本标准由全国暖通空调及净化设备标准化技术委员会(SAC/TC143)归口。本标准负责起草单位：中国建筑科学研究院有限公司。本标准参加起草单位：上海一冷开利空调设备有限公司、上海新晃空调设备股份有跟公司、江苏风神空调集团股份有限公司、江森自控楼宇设备科技（无锡）有限公司、浙江亿利达风机股份有限公司、深圳麦克维尔空调有限公司、无锡市富尔盛机电有限公司、浙江盾安人工环境股份有限公司、青岛奥利凯中央空调有限公司、广东美的暖通设备有限公司、特灵空调系统（中国）有限公司，珠海格力电器股份有限公司、南京天加环境科技有限公司、广东欧科空调制冷有限公司、常州祥明电机有限公司、昆山台佳机电有限公司、山东格瑞德集团有限公司、博世热力技术（山东）有限公司、浙江省台州市亿莱德空调设备有限公司、曼瑞德集团有限公司、广东新菱空调科技有限公司、雷勃电气集团、靖江市春意空湖制冷设备有限公司、上海通意空调设备有限公司、江苏吉祥空调设备有限公司、江苏大翔科技有限公司、江苏瑞翊空调设备有限公司、靖江市产品质量综合检验检测中心、靖江市九洲空调设备有限公司。本标准主要起草人：曹阳、王立峰、李强、郑炜、许骏、陆辉、顾斌、章启忠、周威、支正光、李东平、间文彬、叶斌、张维加、何伟光、吴小泉、陈军、袁涛、王智超、李华、刘敬辉、管志广、于伟波、李建荣、陈立楠、谭小卫、聂庆、刘兴非、卢富松、刘桂兴、陶字、李佳、章力军、朱立群、杨芳、孟令然。本标准所代替标准的历次版本发布情况为：-GB/T19232-2003。GB/T19232-2019风机盘管机组1范团本标准规定了风机盘管机组（以下简称“机组”）的术语和定义、分类与标记、一般要求，要求、试验方法、检验规则、标志、包装、运输和贮存等。本标准适用于使用外供冷水、热水对房间进行供冷、供暖或分别供冷和供暖，送风量不大于3400m3/h,出口静压不大于120Pa的机组。类似用途的机组也可参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T1040.1塑料拉伸性能的测定第1部分：总则GB/T2423.3环境试验第2部分：试验方法试验Cab:恒定湿热试验GB/T2518连续热镀锌钢板及钢带GB/T3198铝及铝合金箔GB/T3880一般工业用铝及铝合金板、带材GB/T5171.1一2014小功率电动机第1部分：通用技术条件GB/T9068采暖通风与空气调节设备噪声声功率级的测定工程法GB/T11253碳素结构钢冷轧薄钢板及钢带GB/T12350小功率电动机的安全要求GB/T15675连续电镀锌、锌镍合金镀层钢板及钢带GB/T17791空调与制冷设备用铜及铜合金无缝管GB50016一2014建筑设计防火规范JG/T21一1999空气冷却器与空气加热器性能试验方法3术语和定义下列术语和定义适用于本文件。3.1风机盘管机组fan coil unit用于空气处理的设备，基本配置包括风机、盘管、电机、疑结水盘等，根据使用要求的不同可附加配置控制器、排水隔气装置、空气过滤和净化装置、进出风风管、进出风分布器等配件。3.2额定值rated value在标准规定的试验工况下，机组性能的基本值。3.3名义值nominal value产品铭牌和产品样本上标注的值。1GB/T19232-20193.4额定风量rated air volume flow rate在标准规定的试验工况下，机组测得的单位时间内送出的空气体积流量。注：单位为m3小h,3.5额定供冷量rated cooling capacity在标准规定的试验工况下，机组测得的总供冷量，即显热量和潜热量之和。注：单位为V或kW,3.6额定供热量rated heating capacity在标准规定的试验工况下，机组测得的总显热供热量。注：单位为W或kW,3.7额定出口静压rated external static pressure在标准规定的试验工况下，机组测得的克服机组自身阻力后，出风口处的静压。注：单位为Pa。3.8低静压机组low-static pressure unit在额定或名义风量时，出口静压为0Pa或12Pa的机组。注：带风口和过滤器的机组，出口静压为0Pa,不带风口和过滤器的机组，出口静压为12P。3.9高静压机组high-static pressure unit在额定或名义风量时，出口静压不小于30Pa的机组。3.10机组供冷能效系数fan coil cooling energy efficiency ratio;FCEER机组额定供冷量与相应试验工况下机组风侧实测电功率和水侧实测水阻折算电功率之和的比值。3.11机组供暖能效系数fan coil heating coefficient of performance;FCCOP机组额定供热量与相应试验工况下机组风侧实测电功率和水恻实测水阻折算电功率之和的比值。3.12单供暖机组heating fan coil unit仅用于供暖的风机盘管机组。3.13干式机组dry fan coil unit在干工况条件下运行，仅对空气进行显热处理的风机盘管机组。3.14永磁同步电机permanent magnet synchronous motor无刷直流电机由永磁体励磁产生同步旋转磁场的同步电机。注：永磁体作为转子产生旋转磁场。
