风机盘管机组 GBT 19232-2003.pdf

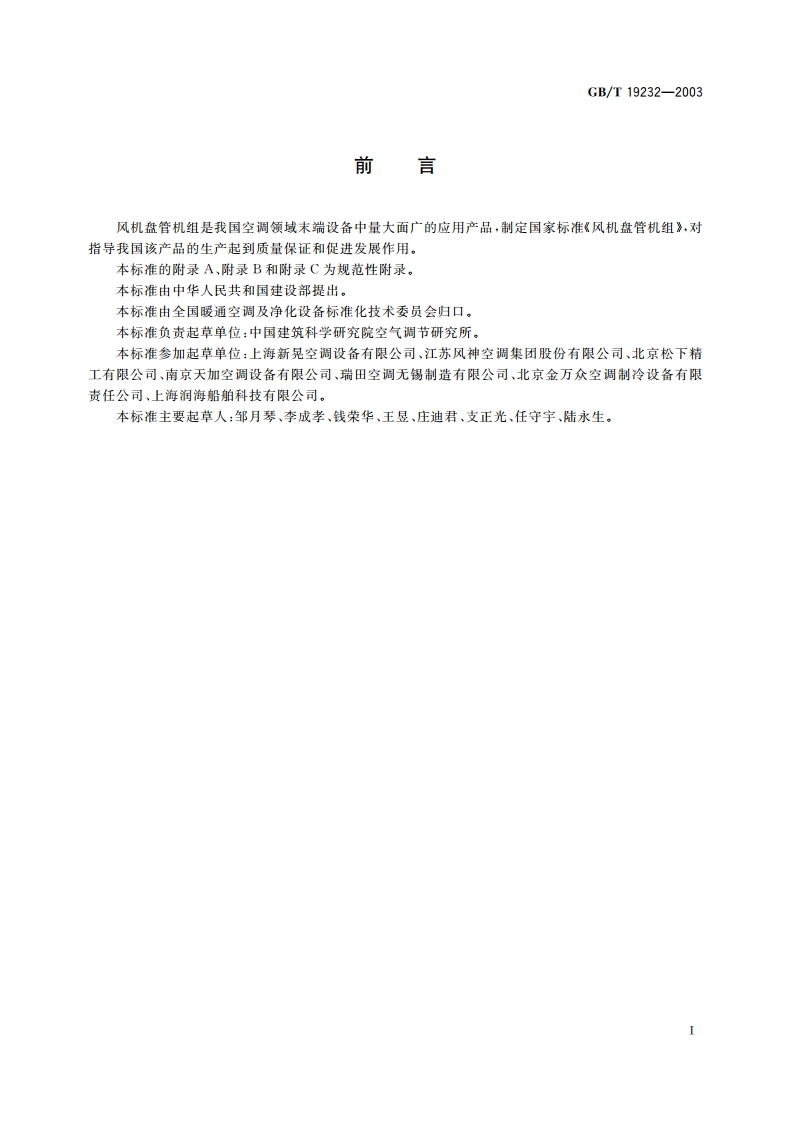

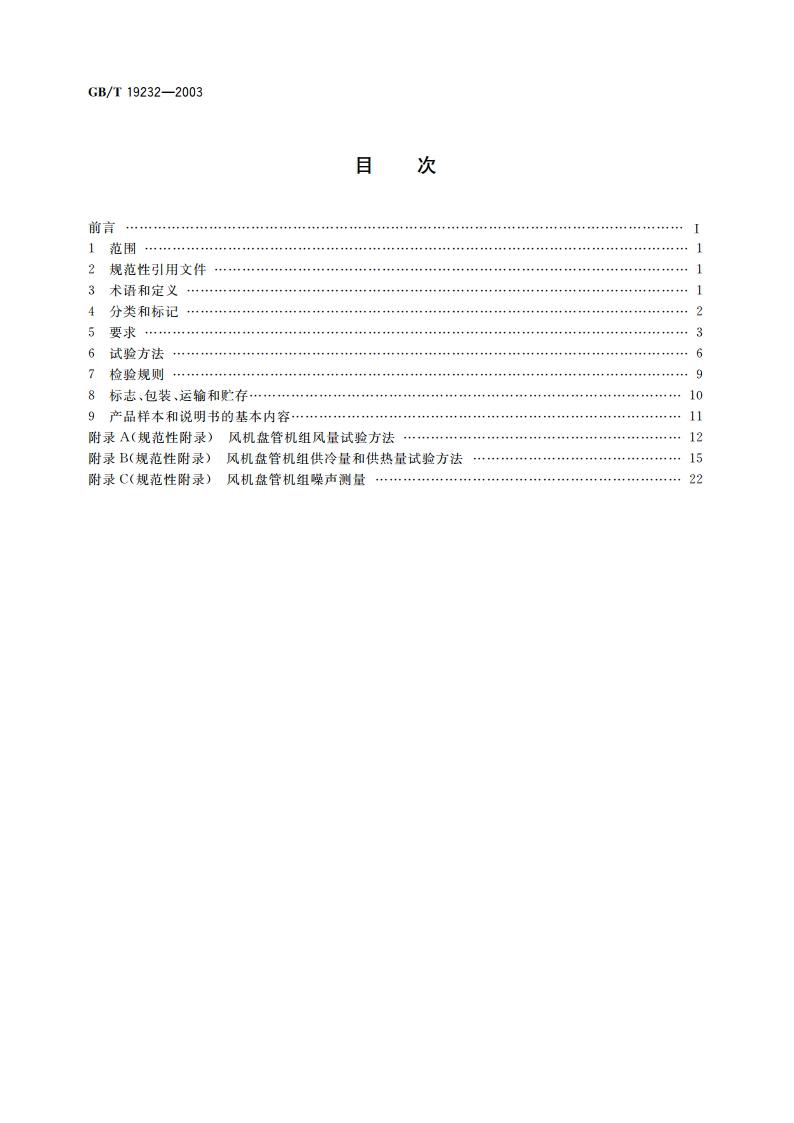

GB/T19232-2003目次前言1范围0999190059912规范性引用文件3术语和定义”14分类和标记25要求36试验方法67检验规则98标志、包装、运输和存109产品样本和说明书的基本内容11附录A(规范性附录)风机盘管机组风量试验方法12附录B(规范性附录)风机盘管机组供冷量和供热量试验方法15附录C(规范性附录)风机盘管机组噪声测量22GB/T19232-2003前言风机盘管机组是我国空周领城末端设备中量大面广的应用产品，制定国家标准风机盘管机组，对指导我国该产品的生产起到质量保证和促进发展作用。本标准的附录A、附录B和附录C为规范性附录。本标准由中华人民共和国建设部提出。本标淮由全国暖通空调及净化设备标准化技术委员会归口。本标准负责起草单位：中国建筑科学研究院空气调节研究所。本标准参加起草单位：上海新晃空调设备有限公司、江苏风神空调集团股份有限公司、北京松下精工有限公司、南京天加空调设备有限公司、瑞田空调无锡制造有限公司、北京金万众空调制冷设备有限责任公司、上海润海船舶科技有限公司。本标准主要起草人：邹月琴、李成孝、钱荣华、王昱、庄迪君、支正光、任守宇、陆永生。GB/T19232-2003机组在规定的试验工况下供给的总显热量，单位为W或kW。3.6出口静压outlet air static pressue机组在额定风量时克服自身阻力后，在出风口处的静压，单位为P。3.7低静压机组lo-static pressue unit指机组在额定风量时出口静压为0或12Pa的机组。注：带风口和过滤器的机组，出口静压为0，不带风口和过滤器的机组，出口静压为12P。3.8高静压机组high-static pressue unit指机组在额定风量时出口静压不小于30Pa的机组。4分类和标记4.1分类4.1.1按结构型式a)卧式，代号为W:b)立式，代号为L立式含柱式和低矮式，代号为LZ、LD:c)卡式，代号为K:d)壁挂式，代号为B。4.1.2按安装型式a)明装，代号为M;b)暗装，代号为A。4.1.3按进水方位a)左式：面对机组出风口，供回水管在左侧，代号Z:b)右式：面对机组出风口，供回水管在右侧，代号Y,4.1.4按出口静压a)低静压型，代号省恪：b)高静压型，代号为G30或G50。4.1.5按特征)单盘管机组：机组内1个盘管冷、热兼用，代号省略；b)双盘管机组：机组内有2个盘管，分别供冷和供热。代号为ZH:c)其他。4.2机组的规格型号表示法FP-用途特征或出口静压进水方向安装型式结构型式额定风量：规格数字10m3/八h-机组代号
