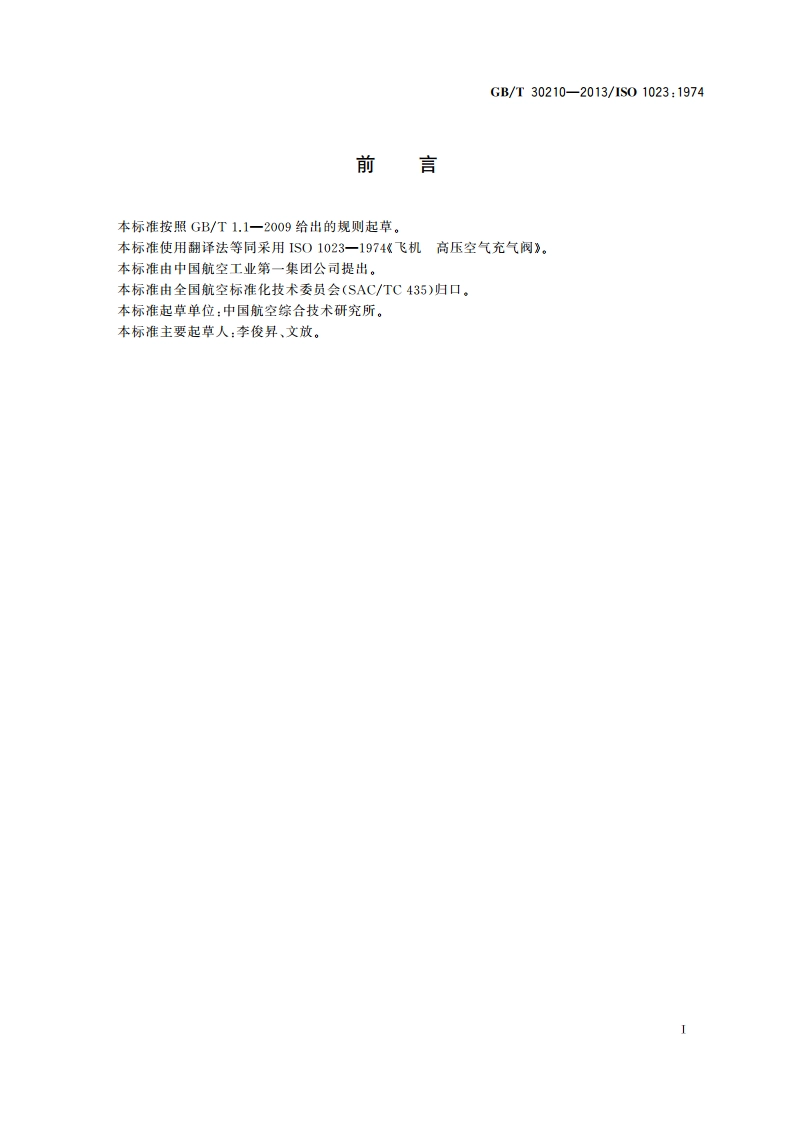

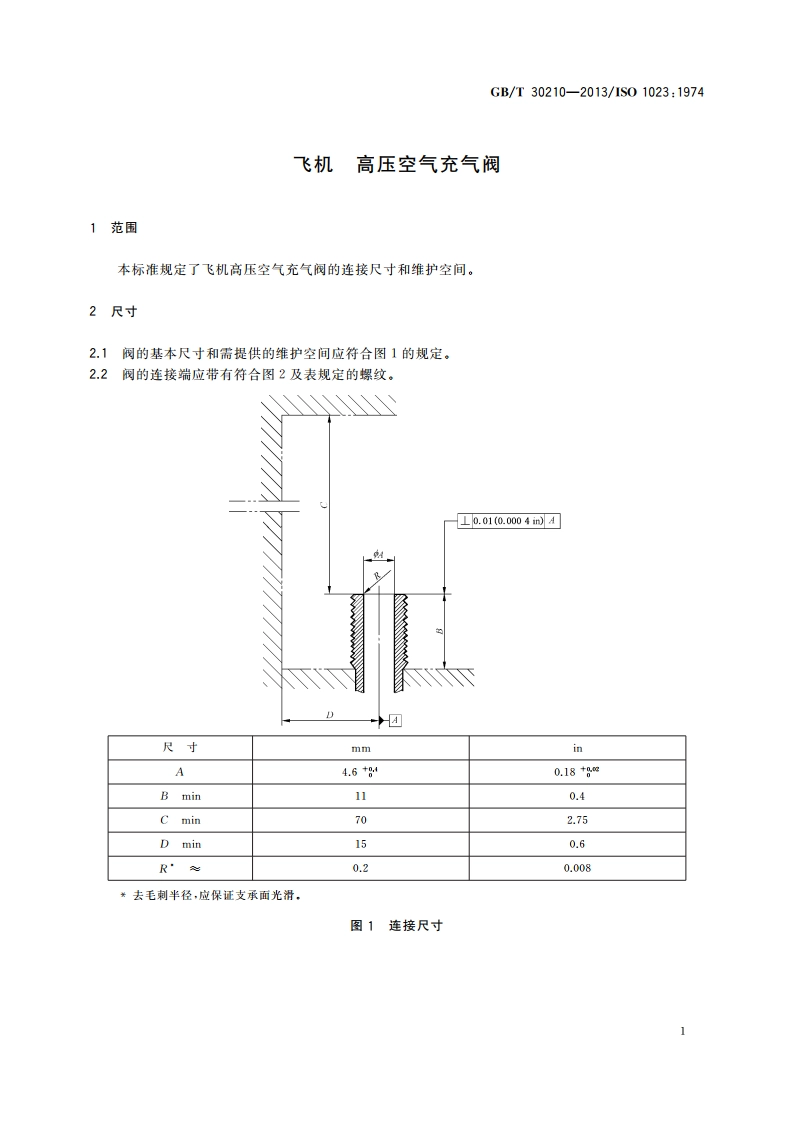

ICs49.080V29B中华人民共和国国家标准GB/T30210一2013/1S01023:1974飞机高压空气充气阀Aircraft-High pressure air charging valves(ISO1023:1974,IDT)2013-12-31发布2014-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T30210-2013/1S01023:1974前言本标准按照GB/T1.1一2009给出的规则起草。本标准使用翻译法等同采用1S01023一1974飞机高压空气充气阀。本标准由中国航空工业第一集团公司提出。本标准由全国航空标准化技术委员会(SAC/TC435)归口，本标准起草单位：中国航空综合技术研究所。本标准主要起草人：李俊昇、文放。IGB/T30210-2013/1S01023:1974飞机高压空气充气阀1范围本标准规定了飞机高压空气充气阀的连接尺寸和维护空间。2尺寸2.1阀的基本尺寸和需提供的维护空间应符合图1的规定。22阀的连接端应带有符合图2及表规定的螺纹，L0.01(0.0004n)A尺寸mmmA4.6t80.18*8B min10.4C min702.75D min50.6R0.20.008去毛刺半径，应保证支承面光滑。图1连接尺寸1GB/T30210-2013/1S01023:1974H=0.866P16=0.054Pr=0.054P大径理论牙底小径中径D每英寸螺距牙高半径dD牙数maxminHr=H/16maxminmaxmin7.7477.620320.7940.6870.0436.6306.5037.2327.105图2螺纹尺寸和公差2613话：732104178120-215091710中华人民共和国国家标淮飞机高压空气充气阀GB/T30210-2013/1S01023:1974中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)网址：服务热线：400-168-0010010-685220062014年5月第一版书号：1550661-48954GB/T30210-2013版权专有侵权必究
