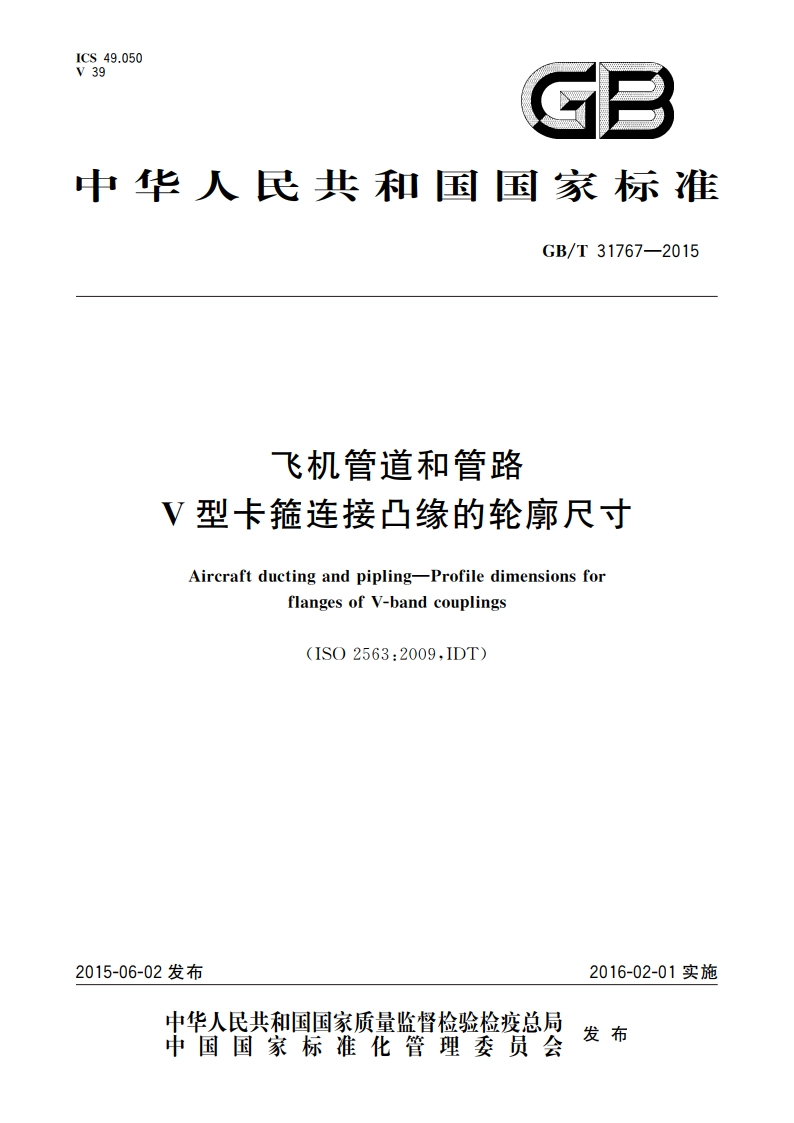

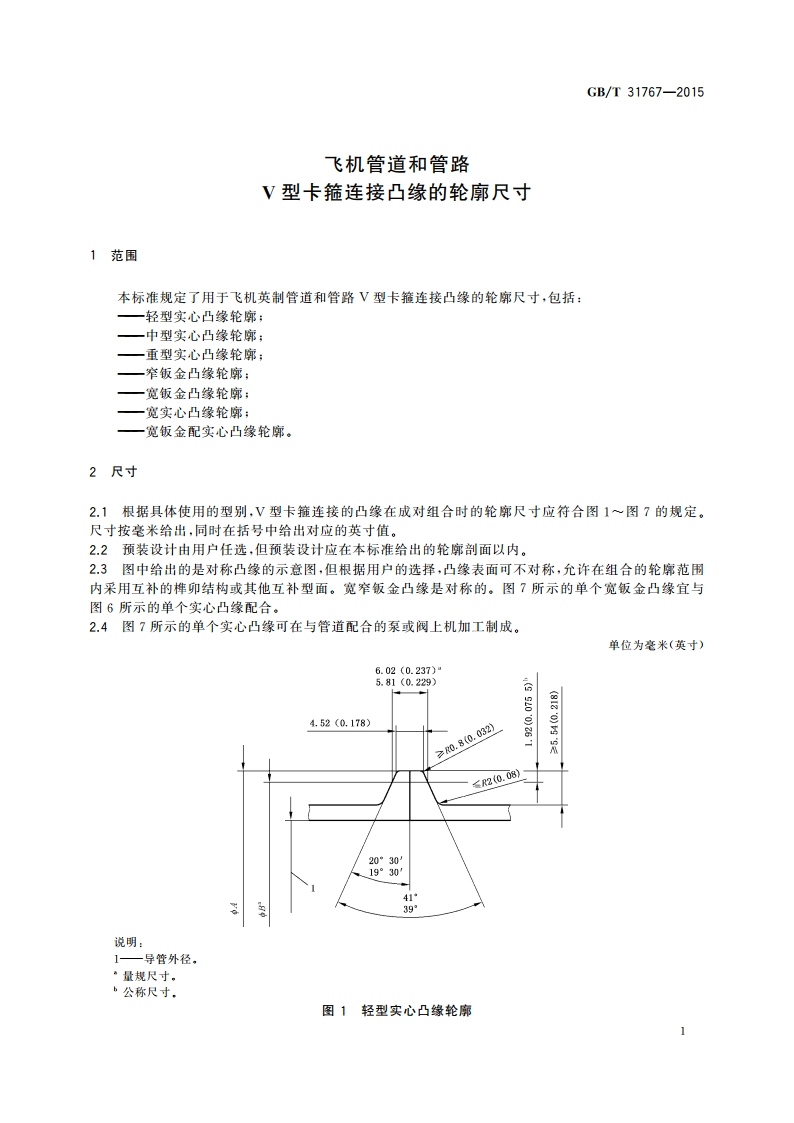

ICS49.050V39中华人民共和国国家标准GB/T31767一2015飞机管道和管路V型卡箍连接凸缘的轮廓尺寸Aircraft ducting and pipling-Profile dimensions forflanges of V-band couplings(ISO2563:2009,IDT)2015-06-02发布2016-02-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T31767-2015前言本标准按照GB/T1.1-2009给出的规则起草。本标准等同采用国际标准ISO2563:2009飞机管道和管路V型卡箍连接凸缘的轮廓尺寸。本标准由中国航空工业集团公司提出。本标准由全国航空标准化技术委员会(SAC/TC435)归口。本标准起草单位：中国航空综合技术研究所、中国商用飞机有限责任公司上海飞机设计研究院。本标准主要起草人：李俊昇、文放、金鑫。GB/T31767-2015飞机管道和管路V型卡箍连接凸缘的轮廓尺寸范围本标准规定了用于飞机英制管道和管路V型卡箍连接凸缘的轮廓尺寸，包括：轻型实心凸缘轮廓；中型实心凸缘轮廓：重型实心凸缘轮廓窄钣金凸缘轮廓；一宽钣金凸缘轮廓；一宽实心凸缘轮廓；宽钣金配实心凸缘轮廓。2尺寸2.1根据具体使用的型别，V型卡箍连接的凸缘在成对组合时的轮廓尺寸应符合图1图7的规定。尺寸按毫米给出，同时在括号中给出对应的英寸值。2.2预装设计由用户任选，但预装设计应在本标准给出的轮廓剖面以内。2.3图中给出的是对称凸缘的示意图，但根据用户的选择，凸缘表面可不对称，允许在组合的轮廓范围内采用互补的榫卯结构或其他互补型面。宽窄钣金凸缘是对称的。图7所示的单个宽钣金凸缘宜与图6所示的单个实心凸缘配合。2.4图7所示的单个实心凸缘可在与管道配合的泵或阀上机加工制成。单位为毫米（英寸）6.02(0.237)5.81(0.229)4.52(0.178)0.8(0.032)R2(0.08)203019304139说明：1导管外径”量规尺寸。公称尺寸图1轻型实心凸缘轮廓GB/T31767-2015表1轻型实心凸缘尺寸导管外径A0.25(0.010)$BDNmminmmin1.00038.351.51034.521.3591.25044.701.76040.871.6091.50051.052.01047.221.8591.75057.402.26053.572.1092.00063.752.51059.922.3592.25070.102.76066.272.6092.50076.453.01072.622.8592.75082.803.26078.973.1093.00089.153.51085.323.3593.25095.503.76091.673.6093.500101.854.01098.023.8594.000114.554.510110.724.3594.500127.255.010123.424.8595.000139.955.510136.125.3595.500152.656.010148.825.8596.000165.356.510161.526.3596.500178.057.010174.226.8597.000190.757.510186.927.3597.500203.458.010199.627.8598.000216.158.510212.328.359公称尺寸，导管外径按英寸。单位为毫米（英寸）8.53(0.336)8.33(0.328)1836.58(0.259)0.8(0.0320R2(0.08)203019304139说明：1一导管外径.量规尺寸，公称尺寸，图2中型实心凸缘轮廊GB/T31767-2015表2中型实心凸缘尺寸导管外径A0.25(0.010)$BDNmminmmin1.00044.451.75039.371.5501.25050.802.00045.721.8001.50057.152.25052.072.0501.75063.502.50058.422.3002.00069.852.75064.772.5502.25076.203.00071.122.8002.50082.553.25077.473.0502.75088.903.50083.823.3003.00095.253.75090.173.5503.250101.604.00096.523.8003.500107.954.250102.874.0504.000120.654.750115.574.5504.500133.355.250128.275.0505.000146.055.750140.975.5505.500158.756.250153.676.0506.000171.456.750166.376.5506.500184.157.250179.077.0507.000196.857.750191.777.5507.500209.558.250204.478.0508.000222.258.750217.178.550公称尺寸，导管外径按英寸。单位为毫米（英寸）11.56(0.455)11.35(0.447)9.60(0.378)1.57(0.062）R4.57(0.18别203019304139说明：1一导管外径.量规尺寸，公称尺寸，图3重型实心凸缘轮廊3
