飞机机体用滚动轴承 特性、外形尺寸、公差和额定静负荷 GBT 42049-2022.pdf

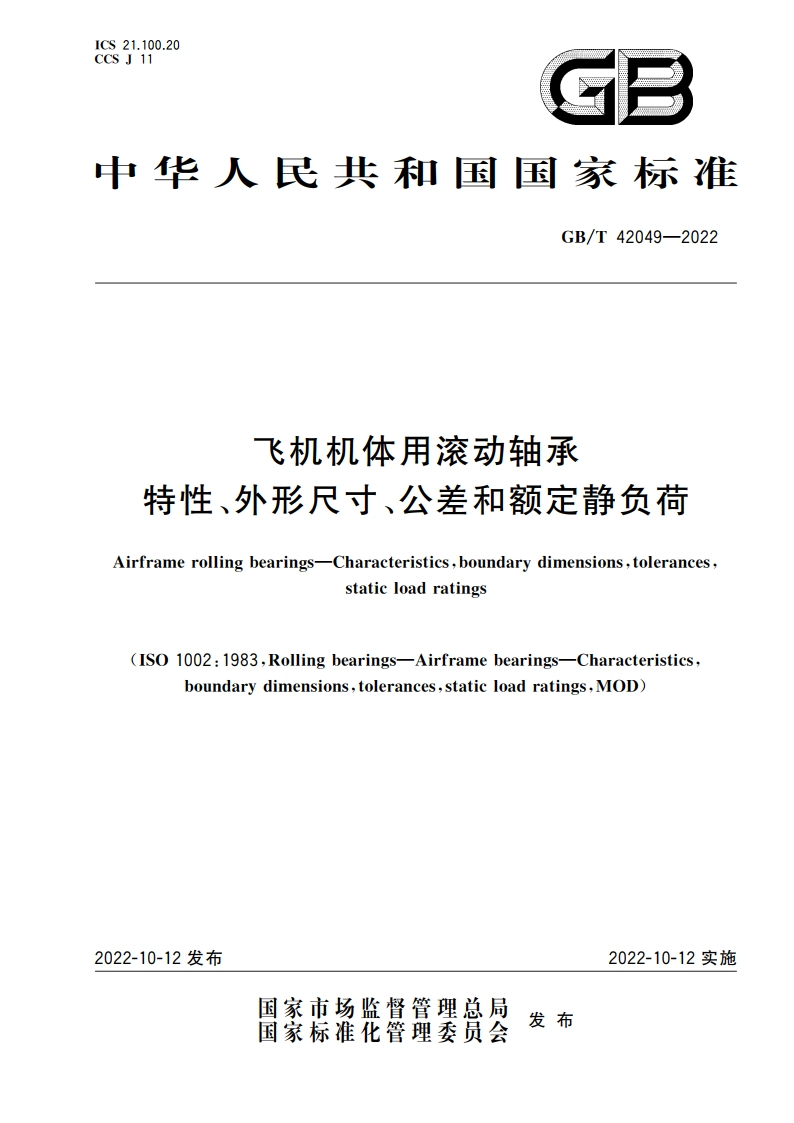

ICS 21.100.20CCS J11GB中华人民共和国国家标准GB/T42049-2022飞机机体用滚动轴承特性、外形尺寸、公差和额定静负荷Airframe rolling bearings-Characteristics,boundary dimensions,tolerances,static load ratings(ISO 1002:1983,Rolling bearings-Airframe bearings-Characteristics,boundary dimensions,tolerances,static load ratings,MOD)2022-10-12发布2022-10-12实施国家市场监督管理总局国家标准化管理委员会发布GB/T42049-2022目次前言I1范围12规范性引用文件3术语和定义14符号和示意图15基本特性46尺寸、公差及径向基本额定静载荷表47密封圈和防尘盖178腐蚀防护179外形尺寸1710公差1711径向基本额定静载荷17附录A(资料性)许用载荷18GB/T42049-2022前言本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件修改采用ISO1002:1983滚动轴承机体轴承特性、外形尺寸、公差及额定静载荷。本文件与ISO1002:1983相比做了下述结构调整：增加了“术语和定义”一章（见第3章）；第4章标题改为“符号和示意图”，内容拆分为4.1“符号”和4.2“示意图”；将第11章的内容调整至第6章，原第6章内容顺移至第7章，其他章节依次类推；为便于使用，拆分了部分表格，补充了表格的标题，重排了表格的编号（见第6章及表A.1)。本文件与ISO1002:1983的技术性差异及其原因如下：更改了本文件的范围，删除了公制尺寸来源的说明（见第1章）；用规范性引用的GB/T273.3替换了1SO15(见第9章)，以适应我国的技术条件、增加可操作性：用规范性引用的GB/T4199替换了1SO1132(见第3章)，以适应我国的技术条件、增加可操作性：更改了基本特性的要求（见第5章）；更改了尺寸和载荷值的制式，以适应我国计量单位的要求（见第6章、第8章及A.2);增加了对表格的引用（见第6章）；更改了镀层要求（见第8章）：更改了外形尺寸的要求，增加了镀后尺寸公差的要求，增加公制尺寸来源的说明（见第9章）：更改了基本额定静载荷的要求，删除了引用ISO76的内容，增加了许用载荷的内容（见第11章)。本文件做了下列编辑性改动：增加了图的标题（见第4章）；一删除了未使用的符号V及V(见ISO1002:1983第3章)；一重新编排了符号的顺序，关于倒角尺寸符号的补充说明改为注（见第4章）；一删除了润滑脂及密封件材料的注（见ISO1002:1983第4章）；一删除了宽内圈作用的注（见ISO1002:1983第4章）；删除了表格中与文中已有内容重复的注（见ISO1002:1983第10章）；一删除了密封轴承及防尘轴承的注（见ISO1002:1983第5章）；一删除了角位移的注（见ISO1002:1983第8章）；删除了重复的符号（见ISO1002:1983中A.2)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国航空器标准化技术委员会(SAC/TC435)提出并归口。本文件起草单位：中国商用飞机有限责任公司上海飞机设计研究院、上海航空工业（集团）有限公司、中国航空综合技术研究所。本文件主要起草人：王礼嘉、李振、嵇晨、郭超行、张睿涵、石霞琳、王薇、黄莎莎、任海涛、姜盼。IGB/T42049-2022飞机机体用滚动轴承特性、外形尺寸、公差和额定静负荷1范围本文件规定了飞机机体用滚动轴承（不含圆锥滚子轴承）的特性、外形尺寸、公差和额定静战荷的要求。本文件适用于飞机机体，包含控制面、增升翼面、舱门及相关机械结构在内的飞机一般结构用滚动轴承的设计。本文件不适用于发动机、辅助动力装置、附件及仪表仪器用轴承。对于未包含在本文件中的轴承，不排除其在飞机机体上成功应用的可能。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T273.3滚动轴承外形尺寸总体方案第3部分：向心轴承(GB/T273.3一2020,1S015:2017,DT)GB/T4199滚动轴承公差定义(GB/T4199一2000，IS01132-1:2000,M0D)3术语和定义GB/T4199界定的术语和定义适用于本文件。4符号和示意图4.1符号下列符号适用于本文件。B一内圈公称宽度。一外圈公称宽度。C,一径向基本额定静载荷。CI一外圈凸缘公称宽度。C,一外圈凸缘单一宽度。D一公称外径。d公称内径。K.成套轴承外圈径向跳动。Ki成套轴承内圈径向跳动。外圈公称倒角尺寸。r.外圈单一倒角尺寸。内圈公称倒角尺寸。内圈单一倒角尺寸。1GB/T42049-2022S成套轴承内圈轴向跳动。VB内圈宽度变动量。Vc外圈宽度变动量。n内圈单一宽度偏差。c外圈单一宽度偏差。Dmp单一平面平均外径偏差。一单一外径偏差。dmp单一平面平均内径偏差。单一内径偏差。0调心轴承内外圈轴线允许的相对角位移。注1：本文件不提供外圈公称倒角尺寸值，仅提供外圈单一倒角尺寸的最小值(r)及最大值(r)注2：本文件不提供内圈公称倒角尺寸值，仅提供内圈单一倒角尺寸的最小值(r)及最大值(r)4.2示意图尺寸符号示意图见图1图6。0B注：0角仅适用于调心轴承。图1宽内圈的球轴承及调心滚子轴承少C注：0角仅适用于调心轴承。图2非宽内圈的球轴承2
