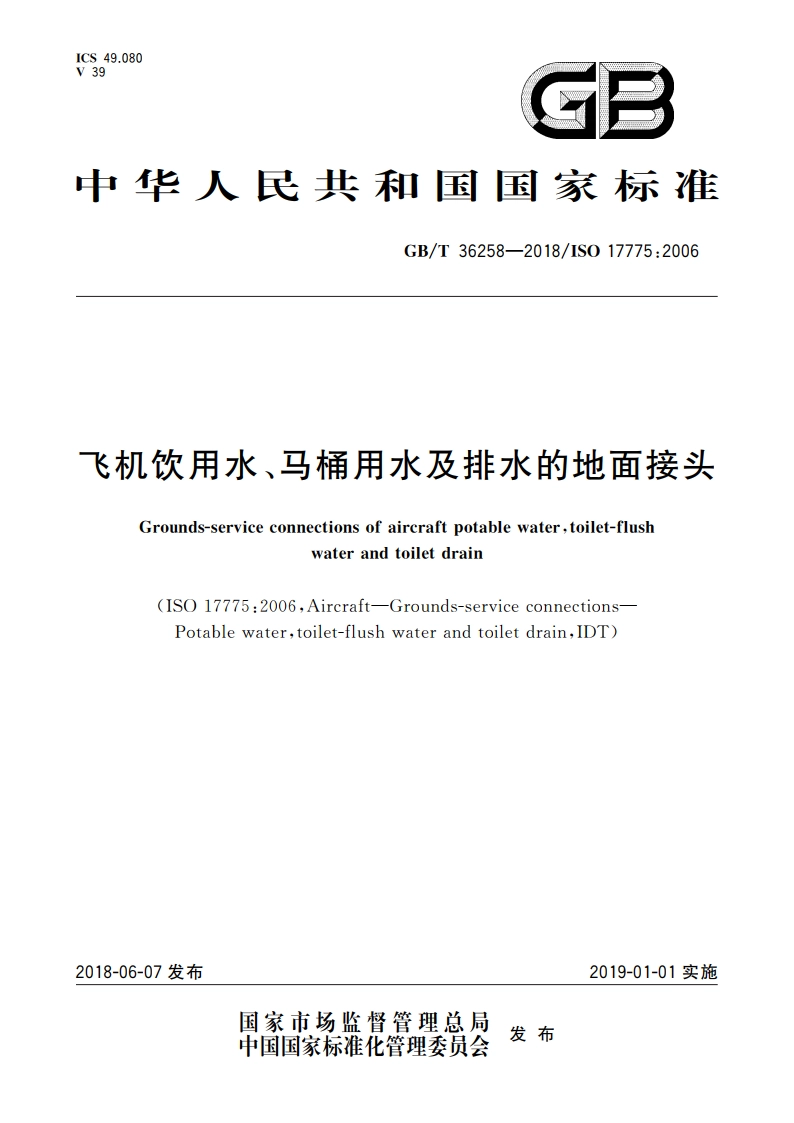

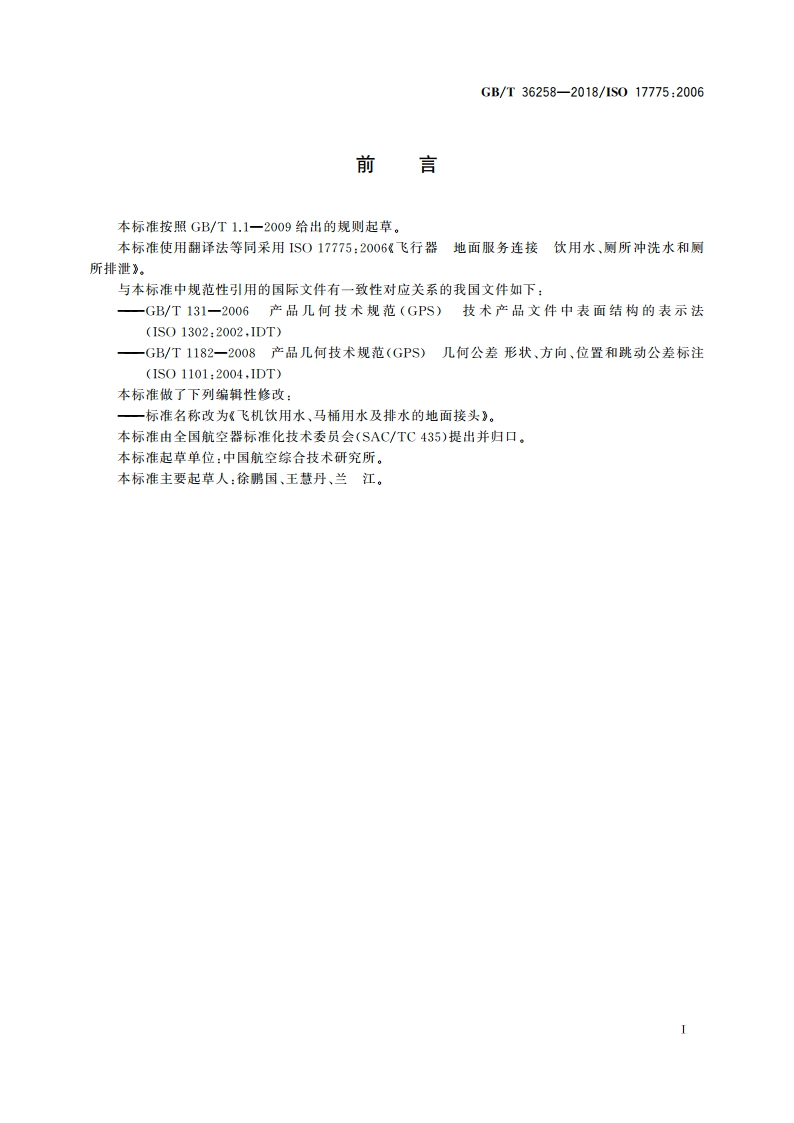

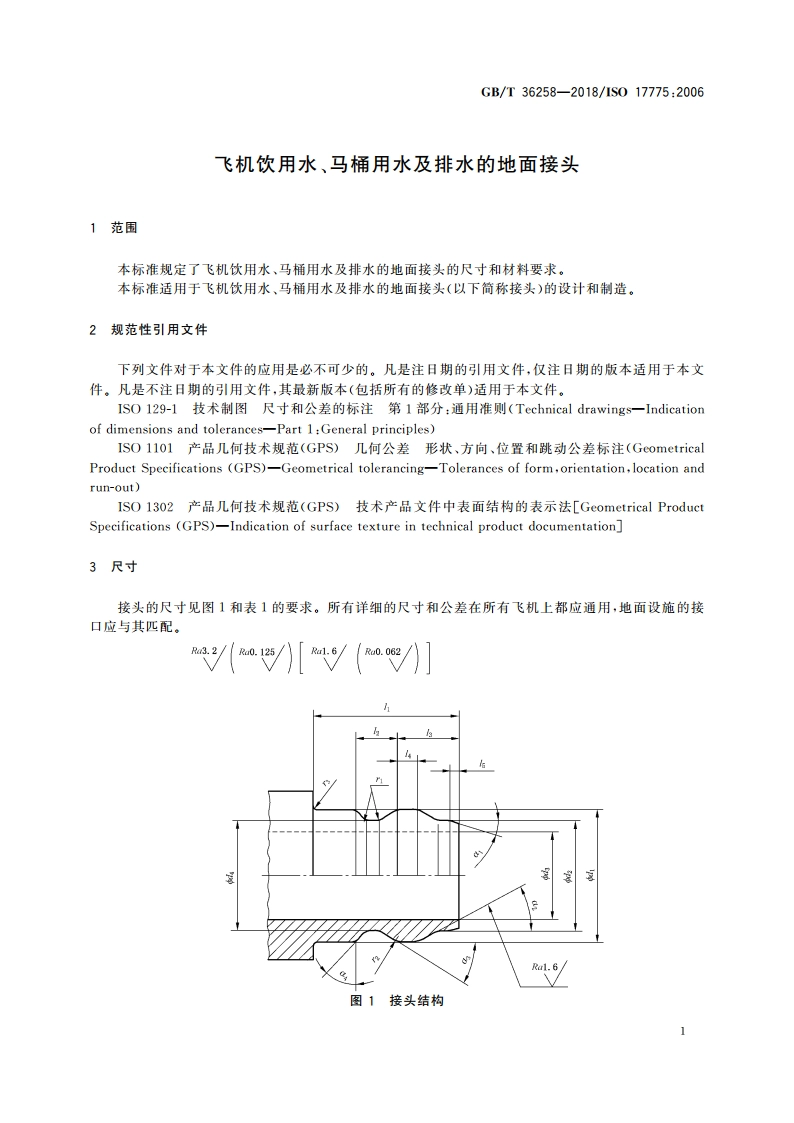

ICS49.080V 39GB中华人民共和国国家标准GB/T36258-2018/ISO17775:2006飞机饮用水、马桶用水及排水的地面接头Grounds-service connections of aircraft potable water,toilet-flushwater and toilet drain(ISO 17775:2006,Aircraft-Grounds-service connectionsPotable water,toilet-flush water and toilet drain,IDT)2018-06-07发布2019-01-01实施国家市场监督管理总局中国国家标准化管理委员会发布GB/T36258-2018/ISO17775:2006前言本标准按照GB/T1.1-2009给出的规则起草。本标准使用翻译法等同采用ISO17775:2006飞行器地面服务连接饮用水、厕所冲洗水和厕所排泄。与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T131-2006产品几何技术规范(GPS)技术产品文件中表面结构的表示法(ISO 1302:2002,IDT)GB/T1182-2008产品几何技术规范(GPS)几何公差形状、方向、位置和跳动公差标注(ISO 1101:2004,IDT)本标准做了下列编辑性修改：标准名称改为飞机饮用水、马桶用水及排水的地面接头。本标准由全国航空器标准化技术委员会(SAC/TC435)提出并归口。本标准起草单位：中国航空综合技术研究所。本标准主要起草人：徐鹏国、王慧丹、兰江。GB/T36258-2018/ISO17775:2006飞机饮用水、马桶用水及排水的地面接头1范围本标准规定了飞机饮用水、马桶用水及排水的地面接头的尺寸和材料要求。本标准适用于飞机饮用水、马桶用水及排水的地面接头（以下简称接头）的设计和制造。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO129-1技术图尺寸和公差的标注第1部分：通用准则(Technical drawings-Indicationof dimensions and tolerances-Part 1:General principles)ISO1101产品几何技术规范(GPS)几何公差形状、方向、位置和跳动公差标注(GeometricalProduct Specifications(GPS)-Geometrical tolerancing-Tolerances of form,orientation,location andrun-out)ISO1302产品几何技术规范(GPS)技术产品文件中表面结构的表示法Geometrical ProductSpecifications(GPS)一Indication of surface texture in technical product documentation3尺寸接头的尺寸见图1和表1的要求。所有详细的尺寸和公差在所有飞机上都应通用，地面设施的接口应与其匹配。()()JRa1.6图1接头结构GB/T36258-2018/1S017775:2006表1尺寸单位为毫米（英寸）尺寸系统sdid:ddh23.5219.6115.6019.5077.49311.2523.681.778最大(0.926)(0.772)(0.614)(0.768)(0.295)(0.443)(0.145)(0.070)饮用水23.4219.5115.4418.33924.7656.98510.7443.431.27最小(0.922)(0.768)(0.608)(0.722)(0.975)(0.275)(0.423)(0.135)(0.050)29.8725.9621.6225.9597.49311.2523.681.778最大(1.176)(1.022)(0.851)(1.022)(0.295)(0.443)(0.145)(0.070)马郁水29.7725.8621.4125.85724.7656.98510.7443.431.27最小(1.172)(1.018)(0.843)(1.018)(0.975)(0.275)(0.423)(0.135)(0.050)111.38106.807101.727108.1026.09614.5295.332.54最大(4.385)(4.205)(4.005)(4.256)(0.240)(0.572)(0.210)(0.100)排水111.25106.6898.806107.97530.2265.58814.0215.232.032最小(4.380)(4.200)(3.890)(4.251)(1.190)(0.220)(0.552)(0.206)(0.080)尺寸系统Tr:a1()a:()a()a,()0.761.020.76最大17283243(0.030)(0.040)(0.030)饮用水0.510.761.27最小133236(0.020)(0.030)(0.050)0.761.020.76最大公283243(0.030)(0.040)(0.030)马桶水0.510.761.27最小13323647(0.020)(0.030)(0.050)0.7621.020.889最大17475540(0.030)(0.040)(0.035)排水0.2540.760.254最小13435134(0.010)(0.030)(0.010)4材料4.1本标准不对接头的材料进行规定，但是所有相关组件使用的材料应与飞机饮用水、马桶用水及排GB/T 36258-2018/ISO 17775:2006水系统使用的水和化学物质相容。对于不锈钢材料，应能够保证预定应用的强度和硬度。应通过试验验证所选材料适合制造飞机所用流体的接头。4.2图1和表1中的表面和尺寸应满足1SO129-1,ISO1101和ISO1302的要求。4.3除另有规定外，所有圆角半径应采用1.5mm(0.059in)。
