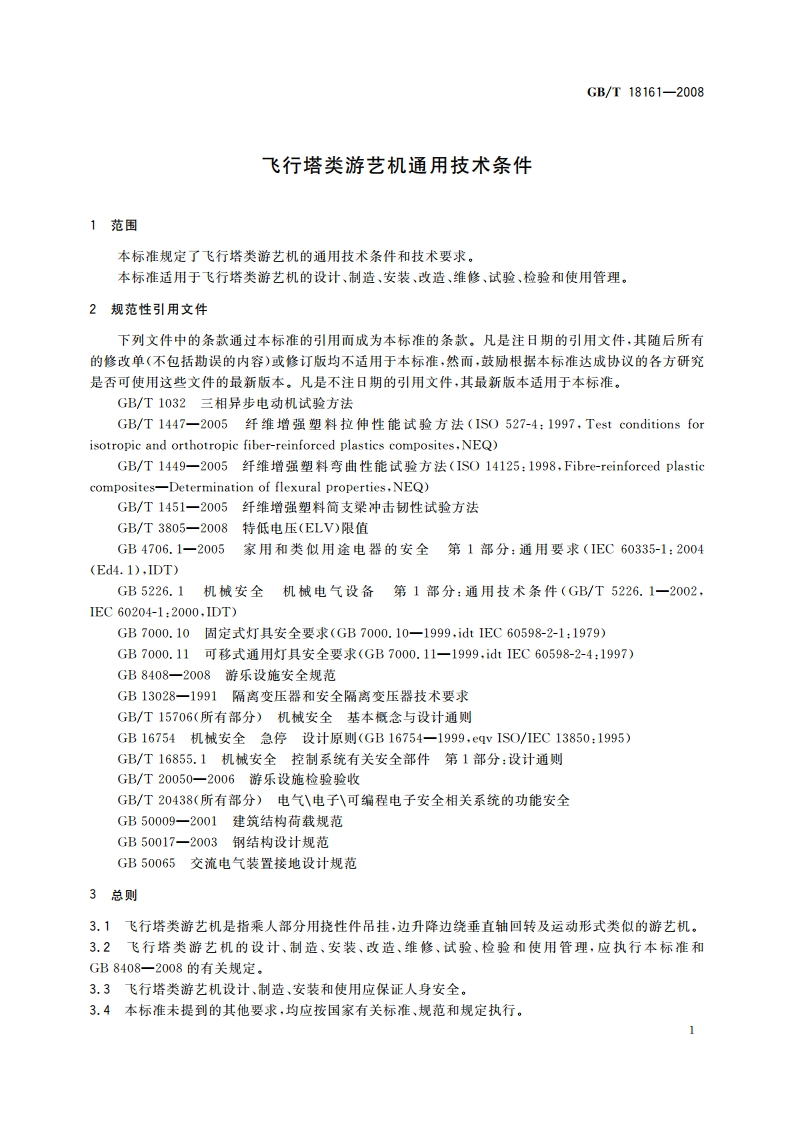

GB/T18161-2008前言本标准代替GB18161一2000飞行塔类游艺机通用技术条件。本标准与GB18161一2000相比，主要变化如下：一第1章“范围”明确了飞行塔类游艺机的设计、制造、安装、改造、维修、试验、检验和使用管理：一增加了第3章“总则”，对飞行塔类常用名词术语集中进行了解释：一第4章“基本设计规定”增加了鼓励采用新产品开发的标准支持的内容：增加了设计要考虑的各种载荷和载荷组合：增加了工况条件选择及设计准则；增加了对高大设备的设计要求：增加了对加速度的要求；一第6章“电气与控制系统”主要增加和修改了以下内容：6.56.12增加了对避雷装置的要求：增加了对照明灯具的要求：增加了对升降系统限位控制装置的要求：修改了对电气安装的要求；修改了对装饰照明电压的要求：一第7章“安全要求与安全设施”增加了安全标识的要求：增加了紧急疏导措施的要求：增加了对安全钳、限速器的要求；一第8章“制造与安装”增加了对安装过程的控制要求：一第10章“检验与试验”增加了对检验的要求。本标准由全国索道、游艺机及游乐设施标准化技术委员会提出并归口。本标准起草单位：全国索道、游艺机及游乐设施标准化技术委员会、中国特种设备检测研究院。本标准主要起草人：刘培广、杨金勇、柴彬、陈米龙、王银兰。本标准所代替标准的历次版本发布情况为：-GB18161-2000。GB/T18161-2008飞行塔类游艺机通用技术条件1范围本标准规定了飞行塔类游艺机的通用技术条件和技术要求。本标准适用于飞行塔类游艺机的设计、制造、安装、改造、维修、试验、检验和使用管理。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1032三相异步电动机试验方法GB/T1447一2005纤维增强塑料拉伸性能试验方法(IS0527-4:1997,Test conditions forisotropic and orthotropic fiber-reinforced plastics composites.NEQ)GB/T1449一2005纤维增强塑料弯曲性能试验方法(IS014125:1998,Fibre-reinforced plasticcomposites-Determination of flexural properties.NEQ)GB/T1451一2005纤维增强翊料简支梁冲击韧性试验方法GB/T3805一2008特低电压(ELV)限值GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求(1EC60335-1:2004(Ed4.1),DT)GB5226.1机械安全机械电气设备第1部分：通用技术条件(GB/T5226.1一2002，IEC60204-1:2000,1DT)GB7000.10周定式灯具安全要求(GB7000,10一1999，idt1EC60598-2-1:1979)GB7000.11可移式通用灯具安全要求(GB7000.11一1999，idt IEC60598-2-4:1997)GB8408一2008游乐设施安全规范GB13028一1991隔离变压器和安全隔离变压器技术要求GB/T15706(所有部分)机械安全基本概念与设计通则GB16754机械安全急停设计原则(GB16754一1999，eqv IS0/IEC13850:1995)GB/T16855.1机械安全控制系统有关安全部件第1部分：设计通则GB/T20050一2006游乐设施检验验收GB/T20438(所有部分)电气电子八可编程电子安全相关系统的功能安全GB50009一2001建筑结构荷载规范GB50017一2003钢结构设计规范GB50065交流电气装置接地设计规范3总则3.1飞行塔类游艺机是指乘人部分用挠性件吊挂，边升降边绕垂直轴回转及运动形式类似的游艺机。3.2飞行塔类游艺机的设计、制造、安装、改造、维修、试验、检验和使用管理，应执行本标准和GB8408一2008的有关规定。3.3飞行塔类游艺机设计、制造，安装和使用应保证人身安全。3.4本标准未提到的其他要求，均应按国家有关标准、规范和规定执行。GB/T18161-20084基本设计规定4.1基本要求4.1,1飞行塔类游艺机的设计应有设计说明书、设计计算书、使用说明书及符合国家有关标准的全套施工图。4.1.2飞行塔类游艺机的设计应规定其整机及主要部件设计使用寿命，整机使用寿命不小于23000。4.1.3飞行塔类游艺机的设计应符合GB8408一2008及GB/T15706(所有部分)的规定，4.2飞行塔类游艺机的载荷应符合GB8408一2008中4.2的规定。4.2.1载荷一般包括：永久载荷（用G表示）、变载荷（用Q.表示），并按GB8408一2008中表1选择冲击系数。4.2.2载荷组合按GB8408一2008中4.2.4的规定并结合飞行塔类游艺机的实际工作状况选取。4.2.3飞行塔类游艺机的设计，设备运行条件应分别考虑空载、偏载、满载情况，其中偏载量由设计确定，但不应低于满载量的20%。偏载要考虑对整体结构最不利的受力情况。乘人部分为联排座椅形式的游艺机，除了要考虑偏载对整体结构的影响，还要考虑联排座椅一端受载时对导轨或吊挂结构件的偏载彤响。4.2.4飞行塔类游艺机永久载荷主要指乘客约束物和乘人部分载荷，非卷绕的吊挂装置如吊挂钢丝绳、吊挂圆环链等也作为永久载荷考虑。飞行塔类游艺机可变载荷主要指乘客，卷绕的吊挂装置如卷绕钢丝绳也作为可变载荷考虑。4.2.5飞行塔类游艺机的强度和刚度分析应考虑，由于受力可能导致结构构件产生塑性变形的极限工况。载荷计算及载荷组合应符合GB8408一2008和GB50009一2003，结构设计符合GB50017一2003的规定，安全系数应满足GB8408一2008的规定。4.3人员活动区域均布活载荷的取值应符合GB8408一2008中4.3的规定。4.4人员活动区域水平推力的取值应符合GB8408一2008中4.4的规定。4.5飞行塔类游艺机的设计计算应符合GB8408一2008中4.5的规定并结合实际工作状况确定，4.5.1重要的轴、销轴除做应力计算外，应根据载荷应力幅情况决定是否进行度劳强度校核，两者都应满足GB8408一2008中4.5给定的安全系数。对于雅以拆卸的重要抽及销轴，应按无限寿命设计。4.5.2钢结构构件及其连接的设计指标应符合GB50017一2003第3.4“设计指标”的规定。4.5.3钢结构构件及其连接的疲劳计算应符合GB50017一2003第6章“疲劳计算”的规定。4.6加速度允许值应符合GB8408一2008中4.7的规定。4.7飞行塔类游艺机在设计时，应充分考虑设备运行中发生故障时的乘客疏导措施。4.8高度大于20m的飞行塔类游艺机应考虑风载荷对结构稳定性和地基的影响，应计算结构的刚度、稳定性和防止倾覆安全系数，其防止倾覆安全系数应符合GB8408一2008表4的规定。4.9材料选用4.9.1金属材料应符合GB8408一2008中第8.2和GB50017一2003第3.3的规定，承载交变载荷结构的材料不宜采用铸造件。对冲击较大的飞行塔类游艺机所选的材料应有冲击性能合格保证。4.9.2非金屈材料应符合GB8408一2008中8.3.1、8.3.2、8.3.4、8.3.5、8.3.6的规定。4.9.3重要受力部位的销轴，其材料应符合GB8408一2008第4.1.5的规定，4.9.4在用户未特别提出时，室外工作的飞行塔类游艺机的结构工作环境温度，可取为安装使用地点的年最低日平均温度。4.10乘客约束物的设计、制造、安装应充分考虑人体工程学，应与设备的运动特点相适应，应充分有效约束乘客。座椅应符合GB8408一2008第7.9.3规定。座舱在上下游客时应处于稳定状态。4.11配套设施4.11,1飞行塔类游艺机的配套设施包括操作室、安全册栏、出入口、阶梯及站台等固定设施，还包括通2GB/T 18161-2008讯器材、风速计等仪器仪表。4.11.2飞行塔类游艺机的配套固定设施设计应符合GB8408-2008第7.8要求。4.12飞行塔类游艺机应设计便于维护人员工作的检修通道，必要时检修通道中应设有照明设备、维修护栏等装置。5传动系统5.1传动系统的设计应符合GB8408-2008中5.1、5.2、5.3、5.4的规定，应保证运行安全，在系统出现失效的情况下，整机运行应处于安全状态。5.2提交用户的使用维护说明书应注明液压（气动）传动系统易损件明细表和更换周期，且最短寿命不应低于6个月。5.3重要的控制元件标定后应做好标记，以防止操作人员随意调整参数改变系统性能。5.4需要手动开启的元件应按装在便于操作的位置。5.5整机运行时不允许有异常的振动、冲击、发热、声响及卡滞现象。5.6各种运行试验中，零部件不应有永久变形及损坏现象。必要时应进行应力测试。5.7飞行塔类游艺机吊挂钢丝绳和链条应符合GB8408-2008第5.3.8要求，吊挂钢丝绳端部固定应符合GB8408-2008第8.11要求。6电气与控制系统6.1电气系统应符合GB8408-2008中6.1和GB5226.1的规定。6.2控制系统应符合GB8408-2008中6.2和GB/T16855.1的规定；采用电气、电子、可编程器件的控制系统应满足GB/T20438(所有部分)的规定。6.3限速、限位装置的控制应符合GB8408-2008中6.3.1、6.3.2的规定。6.4安全防护应符合GB8408-2008中6.4的规定，其中紧急停车、制动装置的设计应满足GB16754的有关要求。6.5电气安装应符合GB8408-2008中6.5的规定。6.6电压等级、绝缘电阻、接地电阻与避雷装置应符合GB8408-2008中6.6的规定。安全电压应符合GB/T3805中有关规定。测量方法按照GB4706.12005附录E、GB/T1032和GB50065执行。6.7集电器6.7.1集电器与滑接线应接触良好，并应满足电流容量的要求。滑接器座应灵活可靠，并有足够的补偿能力。滑接线应采用耐磨材料，接头处应平整，拉紧适度。6.7.2外露的集电器应有防雨设施。6.8装饰照明6.8.1乘客容易接触的装饰照明电压，应采用不大于48V的安全电压。6.8.2乘客不容易接触的装饰照明电压采用非安全电压时，应采用漏电断路保护装置。6.8.3照明灯具应符合GB7000.10和GB7000.11规定。6.9飞行塔类游艺机采用的变压器应符合GB13028的规定。6.10采用自动控制或联锁控制时，应符合GB8408-2008中第6.2.2和6.2.3的规定。6.11吊舱升降限位控制装置应符合GB8408-2008中第6.3.2的规定。6.12对吊舱升降系统的限位或限速装置，宜双重设置。7安全要求及安全设施7.1飞行塔类游艺机的安全分析、安全评估按GB8408-2008第7章要求执行。7.2飞行塔类游艺机的设计应制定乘客紧急疏导措施。
